Veekindla koti tehniline pakett – mida täpsustada

Sealock on veekindlate kottide tootja ja OEM-i tarnija. Tehniline pakett ei ole meeleolutahvel ega eskiis – see on dokument, mis laseb tehasel teie toote ilma aimamata valmis ehitada ja selle kvaliteet otsustab, kas kinnitate näidise kahes või viies voorus. Standardsete tehniliste pakendite mallid on kirjutatud rõivaste ja tavaliste kottide jaoks ning need on mõistlik lähtepunkt.Kuid keevitatud veekindel kott vajab viit osa, mida ükski rõivamall ei sisalda, ja nende väljajätmine on põhjus, miks veekindlad projektid proovide võtmisel takerduvad. See juhend hõlmab mõlemat kihti.

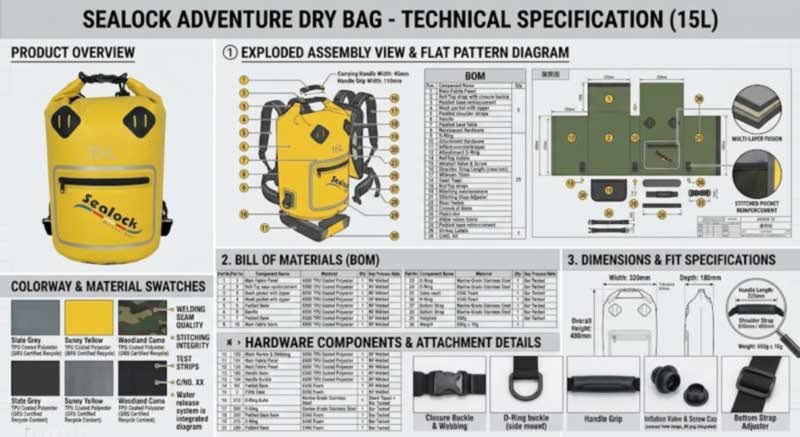

Standardsektsioonid, lühidalt

jaotis	Mida see peab sisaldama
Kaaneleht	Stiili nimi ja number, kuupäev,versiooni number, võtke ühendust
Lamedad visandid	Ees, tagajaküljel, tähelepanujoontega iga õmbluse, tasku, sulguri ja riistvara asendis
Mõõtmistabel	Igas mõõtepunktis cm ja tollides, igaühes amääratletud mõõtepunktja tolerantsi
Materjalide arve	Iga komponent koos koostise, kaalu, paksuse, värviviite, suuruse ja kogusega ühiku kohta
Ehitusmärkmed	Kuidas iga osa on ühendatud ja viimistletud
Värvitoonid	Pantone või signeeritud värvikaart komponendi kohta, mitte ainult "must"
Bränding	Logo artwork, method, size and exact placement; sildid ja rippsildid
Pakendamine	Polükott, karp, vöötkood, karbi kogus ja karbi märgistus

Kaks märkust põhitõdede kohta enne veekindlat spetsiifilist materjali.Ainult eestvaade on klassikaline algaja viga— tehas ei saa lõigata ühtki mustritükki ilma täieliku ehituspildita. Jamäärake mõõtmispunktid: kas kõrgust mõõdetakse käepidemega või ilma? Määratlemata mõõtepunkt annab proovi, mis on tehniliselt õige ja vale.

Täiendus üks: määrake hinnang numbri ja testina

"Veekindel" ei ole spetsifikatsioon. Just see sõna tekitab selles kategoorias rohkem vaidlusi kui ükski teine, sest kaks osapoolt võivad seda nii ausalt kasutada kui ka eri asju tähendada.

Kirjutage see kolme reana:

• Reiting— näiteks IPX7, mis on määratletud kui 30-minutiline sukeldumine 1 meetri sügavusele. Kui määrate IPX8,märkige sügavus, sest IPX8 on pidev sukeldumine üle 1 meetri sügavusele, mille tootja deklareerib. IPX8 väidet ilma sügavuseta ei saa kontrollida.
• Kus seda kontrollitakse— valmis kotil, ei tulene kanga hüdrostaatilisest joonisest. Nõuetele vastav kangas ei sertifitseeri kokkupandud toodet.
• Sektsiooni kohta- ja see on see, mida ostjad igatsevad. Kui disainil on suletud põhisahtel ja eesmine tõmblukuga tasku, ei toimi need samamoodi. Hinnake iga tehnikapaketis eraldi ja lisage see hinnang oma kirje koopiasse. See hoiab ära ülevaate, mis ütleb, et kott lekkis, kui peamine sahtel jäi kuivaks.

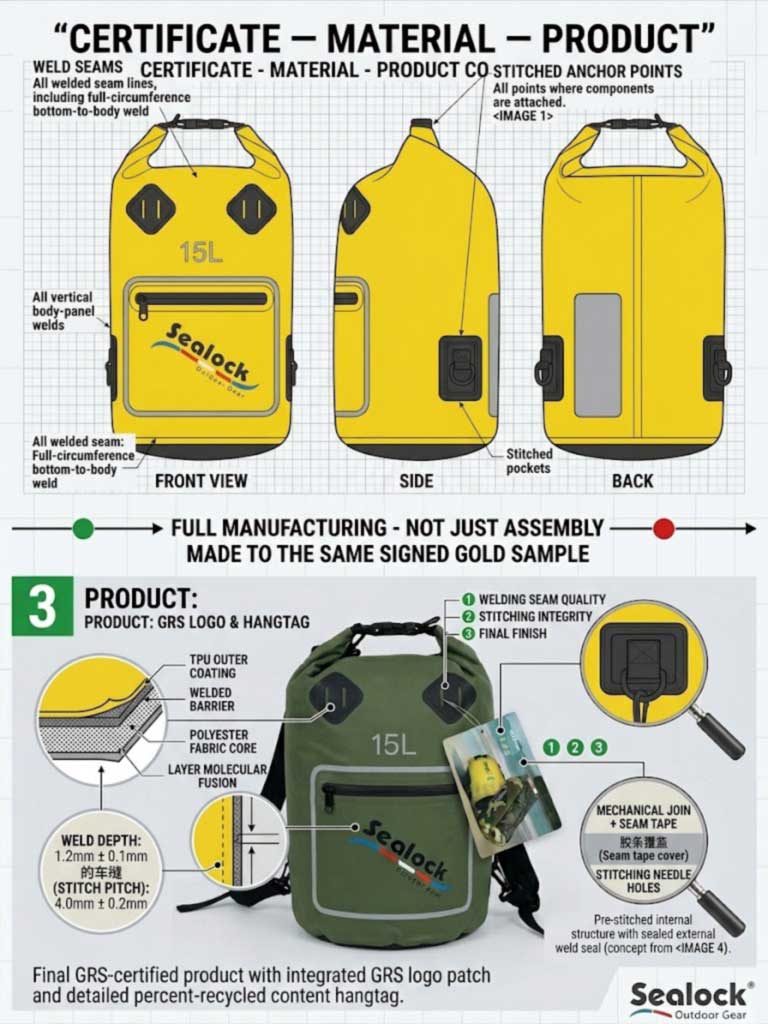

Teine lisa: liitumisplaan, õmbluste kaupa

Rõivaste tehniline pakett nimetab õmbluse tüübi. Veekindel tehniline pakett peab esmalt välja kutsuma midagi põhjapanevamat:liitumismeetod. Toote iga õmblus on üks kolmest asjast ja dokumendis peaks olema kirjas, mis:

• Kõrgsageduskeevitatud— suletud tõke.
• Õmmeldud— kandvad vuugid, kantakse lamepaneelidele enne keevitamist.
• Õmmeldud siis teibitud— kus struktuursed õmblused peavad jääma nähtavale.

Seejärel lisage üks ehitusmärkus, mis juhib kogu ehitust, sest see pole õmmeldud tootmisest tulijatele ilmne:struktuurne õmblemine eelneb keevitamisele.Pärast keevitamist õmblemine perforeerib valmis õmbluse ja muudab selle vett läbilaskvaks. Selle lause lisamine tehnilisse paketti eemaldab järjestuse osas igasuguse ebaselguse.

Kolmas lisa: tungimise ajakava

Seda jaotist pole üheski standardmallis ja see mõjutab kõige enam tööriistade maksumust ja teostusaega.Iga funktsioon, mis läbib suletud kesta, on tungimine, ja igaüks vajab oma rida: ventiil, läbipaistev aken, õhukindel tõmblukk, magnetkorpus, pumbaseade, äravool ja iga koormaankur.

Määrake iga jaoks asend ja tihendusmeetod. Kaks põhjust, miks see praktiliselt oluline on:

• Läbistusasendid mõjutavad keevisõmbluse kaarti ja seega ka stantsi.Klapi teisaldamine pärast tööriistade olemasolu on kallis; otsustage see enne, kui tööriistad on tasuta.
• Iga tungimine on eraldi protsessiakenoma parameetritega ja oma kontrolliga, mis on osa sellest, kuidas pakkumine on üles ehitatud.

Neljas lisa: Keevitamiseks ettenähtud materjalid

BOM, mis ütleb "veekindel kangas", ei ole BOM. Ebamäärased kirjeldused — "tugev kangas", "hea tõmblukk", "premiummaterjal" - sunnivad tehast oletama ja arvamine on see, mida saate. Keevitatud toote puhul määrake ühe asemel neli eraldi rida:

• Aluskangas ja denjeer— 420D, 500D, 840D; nailonist või polüestrist alus.
• Katte tüüp, kaal ja küljed— PVC tent, TPU-kattega või mõlemalt poolt lamineeritud TPU-ga. Pange tähele, et kaetud kangas vajab usaldusväärseks keevitamiseks minimaalset katte paksust umbes 3–5 mil.
• Keevitatavus— materjal peab olema polaarne termoplast. PVC, TPU, nailon, PET ja EVA keevisõmblus; polüpropüleen ja polüetüleen seda ei tee ning teatud kummipõhiseid katteid, nagu Hypalon, saab ainult õmmelda või liimida.
• Kinnitatud komponentide ühilduvus— klapiäärik, tõmblukk ja aknakile peaksid sobima sisepinnaga, sest sarnaste materjalide vahelised sidemed on oluliselt usaldusväärsemad kui erinevate plastide vahelised liimühendused.

Märkige ka oma sihtturg, et vastavus oleks kavandatud, mitte avastatud: EL, Ühendkuningriik või California puhul täpsustageftalaadivaba ja REACH-nõuetele vastavsõnastused kirjalikult ja nõuda katsearuannet, mis vastab teie tegelikule spetsifikatsioonile.

Viies lisa: testitud koormusega koormuspunktid

"Tugevdatud rihmad" jätavad olulisemad otsused põrandale. Iga kandevõimelise ankru jaoks – õlarihmad, puusavöö, veokäepide, D-rõngas, ripsmelapp – täpsustage:

• Stitch arhitektuur— box-X, kus on ruumi, bar-tack, kus ei ole. Pange tähele, et varda nakketihedus tuleks seada pigem koormusele kui maksimeerida, kuna liigne nakkumine nõrgendab aluskangast.
• Niit— liimitud nailon või liimitud polüester, Tex 40 või raskem.
• Õmblused tolli kohta ja rihma sisestamise sügavus.
• Koormust iga ankur peab kandmaja kas seda testitakse staatiliselt või tsükliliselt. Kinnitusriistvara puhul on jalgrattasõit olulisem – staatilist tõmbejõudu hoidev sakk võib korduva dünaamilise koormuse korral siiski ebaõnnestuda.

Tolerantsid: realistlik, mitte dekoratiivne

Üldpraktika on umbes±5 mm pehmete kottide ja ±3 mm struktureeritud kottide puhul, kuid kasulik põhimõte on see, et tolerantsid ei tohiks olla toote lõikes ühtsed. Logo asend, paaris käepideme kinnitus ja sulgemise joondamine vajavad tihedamat kontrolli kui pehme koti kogulaius. Kaks ettevaatust:

• Ärge lisage suvalisi tolerantse, et dokument näeks välja tehniline.Arutage pärast esimest proovi tehasega realistlikke tootmismuutusi ja määrake need tõendite põhjal.
• Keevitatud töö jookseb lõikamisel tihedamalt.Keevisõmblusel ei ole triivi absorbeerimiseks õmblusvaru, nii et paneelide täpsust kontrollitakse täpsemalt kui õmmeldud valmistamisel – seda tasub ootuste seadmisel teada.

Pange testiplaan pakki

Kõige kasulikum lisa, mida veekindel ostja teha saab, sest katsemeetodiga tuleb kokku leppidaennehulgitootmine – see määrab keevisõmbluse laiuse, sulgemise ja kanga ning te ei saa testida, kas kott on pärast ehitamist vee all. Täpsustage:

• Millised testid kehtivad — päris vette kastmine, õhumullide test, alarõhu lekke määramine, koormuse tsükkel.
• Olenemata sellest, kas need töötavad tootmisnäidiste või tootmisüksuste peal.Ideaalne tootmiseelne näidis tõestab disaini; jooksu pealt võetud ühikud tõendavad partii.
• AQL tase ja millise pakendamisprotsendiga lõppkontroll läbitakse.
• Milliseid tõendeid saate – ülevaatuse fotod ja protokollid ning kas SGS-i või QIMA ülevaatus on korraldatud.
• See aallkirjastatud kullaproovpeetakse mõlema osapoole käes. Ilma selleta pole ülevaatusel midagi, millega võrrelda.

Vead, mis muudavad kaks proovivooru viieks

• Võrdluspildid ilma mõõtude, materjalide või ehitusmärkusteta.See sunnib tehast arvama ja arvamine annab proovi, mida te ei soovinud.
• Ainult eestvaade.Külje või tagaosa puudumine tähendab mustrit puudumist.
• Määratlemata mõõtepunktid.Kõrgus käepidemega või ilma muudab vastust.
• Ebamäärased BOM-i kirjed."Hea tõmblukk" ei ole määratletav; "suletud veekindel tõmblukk, vormitud hammaskett, täispikk" on.
• Puudub lahtripõhine hinnang.Enamiku "see lekib" kaebuste allikas toodete kohta, mille põhiosa oli korras.
• Versioonikontrolli tõrked.Vanad joonised, uuem BOM ja aegunud logokujundus võivad anda vale näidise isegi siis, kui iga fail näeb välja professionaalne. Nummerdage iga versioon ja määrake, mis kumba asendab.
• Unustades pakendid ja sildid.Kott võib olla täiuslik, kui vöötkood, päritolusilt, hoolduskaart või karbimärk on vale.

Mis juhtub, kui pakk saabub

Täielik pakett lühendab arendust, kuna see eemaldab tõlgendamise etapi. Meie protsess sellest hetkest: vaatame joonise ülekeevitatavusja märgistage mis tahes geomeetria, materjal või läbivus, mis põhjustab probleeme, pakkuge ühikuhind koos tööriistadega eraldi, kui on vaja eritellimusel valmistatud matriitsi, seejärel proovige – tavaliselt kaks vastuproovi vooru – ja allkirjastage kullaproov, mida hoiavad mõlemad pooled enne lahtiühendamist. Proovide võtmine kestab olenevalt keerukusest 3–15 päeva, tootmine 20–45 päeva pärast heakskiitmist Dongguanist või Ho Chi Minhi linnast.

Kui teil pole tehnikapaketti, piisab alustamiseks võrdlusnäidisest, millele lisandub teie kasutusotstarve, võimsus, sihthind ja turg; koostame spetsifikatsiooni koos teiega, mitte ei arva seda.

Baasmudelid, mille vastu täpsustada

Pilt	Mudel	Kasulik lähtepunktina	MOQ
	SL-D693 torukuivakott akna ja lukuga taskuga- 15L / 20L; 500D PVC tent;IPX7; läbipaistev aken; kuiv-märg eraldamine; eemaldatav rihm; POM pannal.	Töötatud näide kambrite hinnangust ja akna läbipääsust	300
	SL-J033 veekindel ekspeditsioonipakett— 45/55/65 liitrit; TPU 420D nailonil;IPX8kummist tihendusriba, ümberpööratav klapp ja surverihm; polsterdatud rakmed, rinnaku rihm, polsterdatud puusavöö, veokäepide.	Koormuspunkti spetsifikatsioon ja deklareeritud sügavuse reiting	300–500
	SL-P1133 kompressioonkott käsipumbaga— 48×29×10 cm, 13,9 L; kruvitihendiga klapp keermestatud korgi ja tihendiga; keevitatud läbipaistev TPU aken; suletud veekindel tõmblukk.	Läbitungimisgraafik – klapp, aken ja tõmblukk ühes korpuses	300
	SL-E102 kuiv seljakott— 15L / 20L / 30L avaldatud mõõtmetega suuruse kohta; 500D PVC võrk; kohandatud värvid ja suurused.	Jagatud tööriistade suurusredel – kuidas kolme SKU-d tõhusalt spetsifitseerida	300

KKK: Veekindlate kottide tehnilised pakendid

K: Mida vajab veekindel tehniline pakett, mida tavaline ei vaja?
V: Viis asja – hinnang, mis on esitatud arvuna koos katsemeetodiga ja sektsiooni kohta, liitmisgraafik, mis ütleb, millised õmblused on keevitatud ja millised õmmeldud, läbitungimisgraafik, kus on kirjas kõik, mis läbib kesta, keevitatavusele määratud materjalid ja testitud koormusega koormuspunktid.

K: Kuidas ma peaksin veekindluse nõude kirjutama?
V: Hinnanguna, kontrollpunktina ja ulatusena. Näiteks: IPX7, kontrollitud valmis kotil, ainult põhisahtlis, esitasku on hinnatud veekindlaks. See lause hoiab ära enamiku selle kategooria vaidlusi.

K: Miks on levitamise ajakava nii oluline?
V: Kuna klapi, akna, tõmbluku ja ankru asendid mõjutavad keevisõmbluse kaarti ja seega ka stantsi. Nende otsustamine enne tööriistade paigaldamist ei maksa midagi; nende tagantjärele teisaldamine on kallis.

K: Milliseid tolerantse peaksin kasutama?
V: Ligikaudu ±5 mm pehmete kottide ja ±3 mm struktureeritud kottide puhul, pingutatakse seal, kus joondamine on oluline – logo asend, seotud kinnitused, sulguri joondamine. Ärge rakendage suvalisi tolerantse ühtlaselt, et tehniline välja näha; seadke need tehases pärast esimest proovi.

K: Meil ​​pole tehnilist paketti. Kas saame ikka alustada?
V: Jah. Alustuseks piisab võrdlusnäidisest, teie kavandatud kasutusest, võimsusest, sihthinnast ja sihtturust ning koostame koos teiega spetsifikatsiooni. Mida me ei tee, on arvamine – arvamine maksab näidisvoorud.

K: Mis on kõige levinum põhjus, miks projekt vajab täiendavaid proovivoorusid?
V: Versiooni juhtimine. Vanad joonised, uuem BOM ja aegunud kunstiteosed võivad anda vale näidise isegi siis, kui iga fail näeb välja professionaalne. Nummerdage iga versioon ja öelge selgelt, kumb kumba asendab.
