Meie tootmiskeskuses: kuidas mikrotolerants juhib raskeveokite veekindlate varustuse massilist tarnimist

Suure koormusega veekindlate hammasrataste tootmisel puruneb enamik tarneahelaid tootmise skaleerimisel kuldsest proovist 10 000 ühikuni. Vanemtehniku ​​koostatud näidis käitub teisiti kui tuhanded üksused, mis jooksevad läbi töötlemata põrandaautomaatika. Sealockis leevendame seda hõõrdumist poe põranda stabiliseerimisega.

1. samm: kõrgsagedusliku (RF) keevitamise stabiliseerimine

Meie tootmisliinidel on kohandatud mitmekilovatised RF-keevitusjaamad. Iga lahter on kalibreeritud, et hallata muutujaid, mida üldkotitehased sageli tähelepanuta jätavad:

• Dielektriline joondus:Keevitussarv peab paralleelse täpsusega laskuma kangale. Vaid 0,15 mm joondamishälve 600 mm õmblusel põhjustab ebaühtlase energiajaotuse. Selle tulemuseks on mikroskoopiline ülekeevitus (põlenud, rabe kile) ühes otsas ja alakeevitus (nõrk adhesioon) teises otsas.
• Ooteaja ja rõhu blokeeringud:Meie masinad kasutavad automatiseeritud pneumaatilisi klambreid, mis lukustavad materjali selgete rõhugradientide all enne RF-voolu süttimist. Vool jääb aktiivseks täpse akna jaoks (nt 2,4 kuni 3,2 sekundit, olenevalt sellest, kas keevitame 500D TPU või 1000D PVC lamineeritud võre), millele järgneb kohustuslik jahutusfaas rõhu all, et tahkestada kristallistruktuuri.

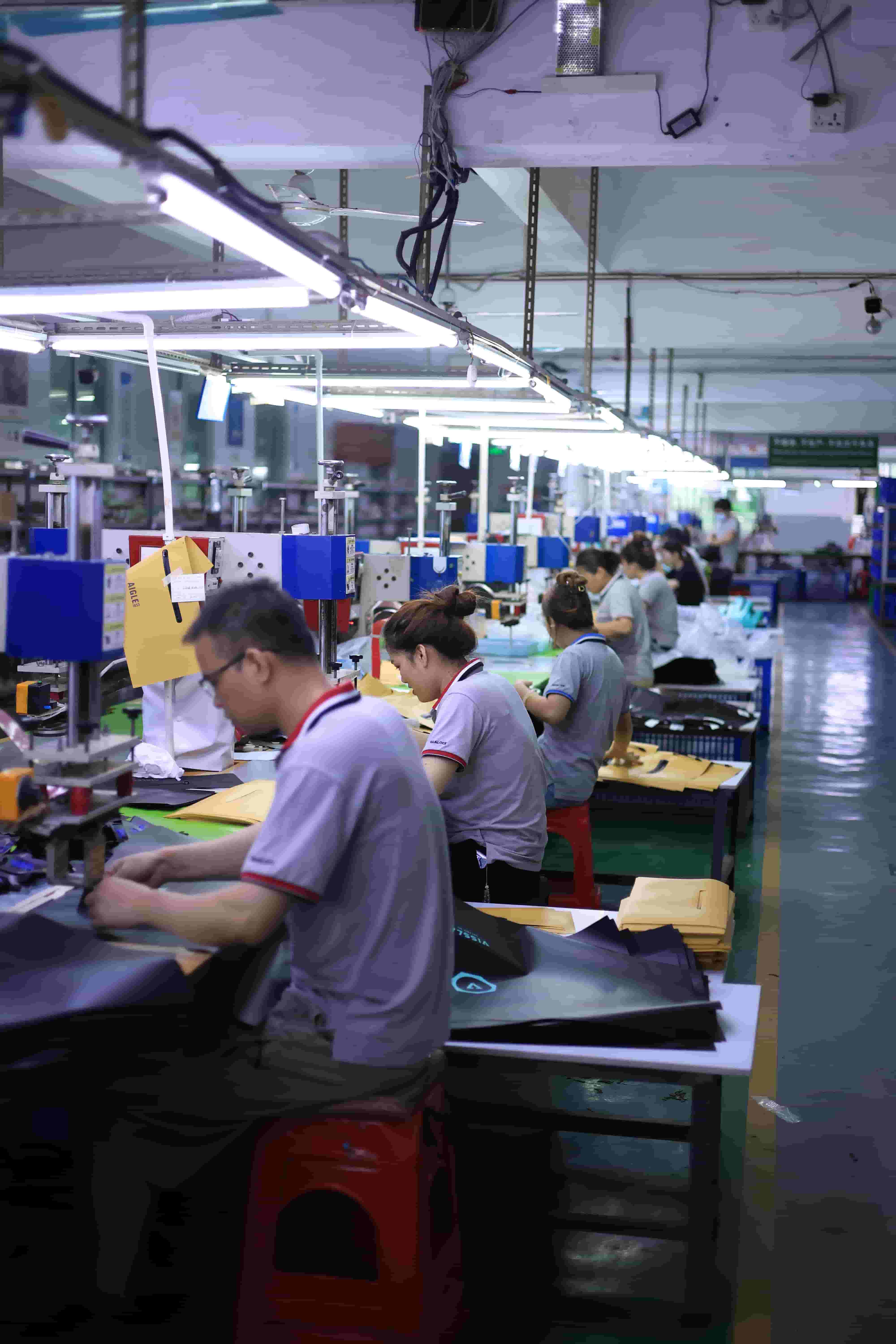

Kõrgsagedusliku keevitusjaama infrastruktuur

joonis: "Tehases on töötamiseks paigutatud mitu kõrgsageduslikku kuumtihendusmasinat ja töötajad reguleerivad tööprotsessi ajal täpselt kanga joondust ja keevitusparameetreid."

2. samm: kohandatud kinnitusdetailid ja moodultööriistad keeruka geomeetria jaoks

Lameda kuiva koti keevitamine on lihtne. Mootorratta kolmemõõtmelise sadulakoti, struktureeritud jalgrattapaki või ergonoomilise, keeruka nurgaga Radii seljakoti keevitamine tekitab struktuurseid väljakutseid. Kui lame materjal puutub kokku kumera nurgaga, võivad pingekontsentratsioonid põhjustada kanga kogunemist ja õmbluste tühimikke.

Selle lahendamiseks töötab Sealocki sisemine insenerimeeskond iga kohandatud OEM-projekti jaoks välja patenteeritud mehaanilised rakised ja 3D-profiiliga alumiiniumelektroodid (keevitusstantsid):

• Pneumaatilised servakinnitusrakised:Enne keevitustsüklisse sisenemist lukustatakse kangad eritellimusel vormitud rakistesse, mis tõmbavad paneelid mehaaniliselt nende arvutatud pingeni. See hoiab ära materjali libisemise suuremahulise käsitsi söötmise korral.
• Raadiuse järgi sobivad elektroodid:Nurga keevisõmblused teostatakse spetsiaalsete raadiusega tööriistade abil, millel on kohandatud reljeefsed kanalid. Need kanalid neelavad materjali nihke, mis tekib TPU sulamisel, tagades õmbluse ühtlase paksuse ja IPX7 veekindluse reitingu kogu raadiuses.

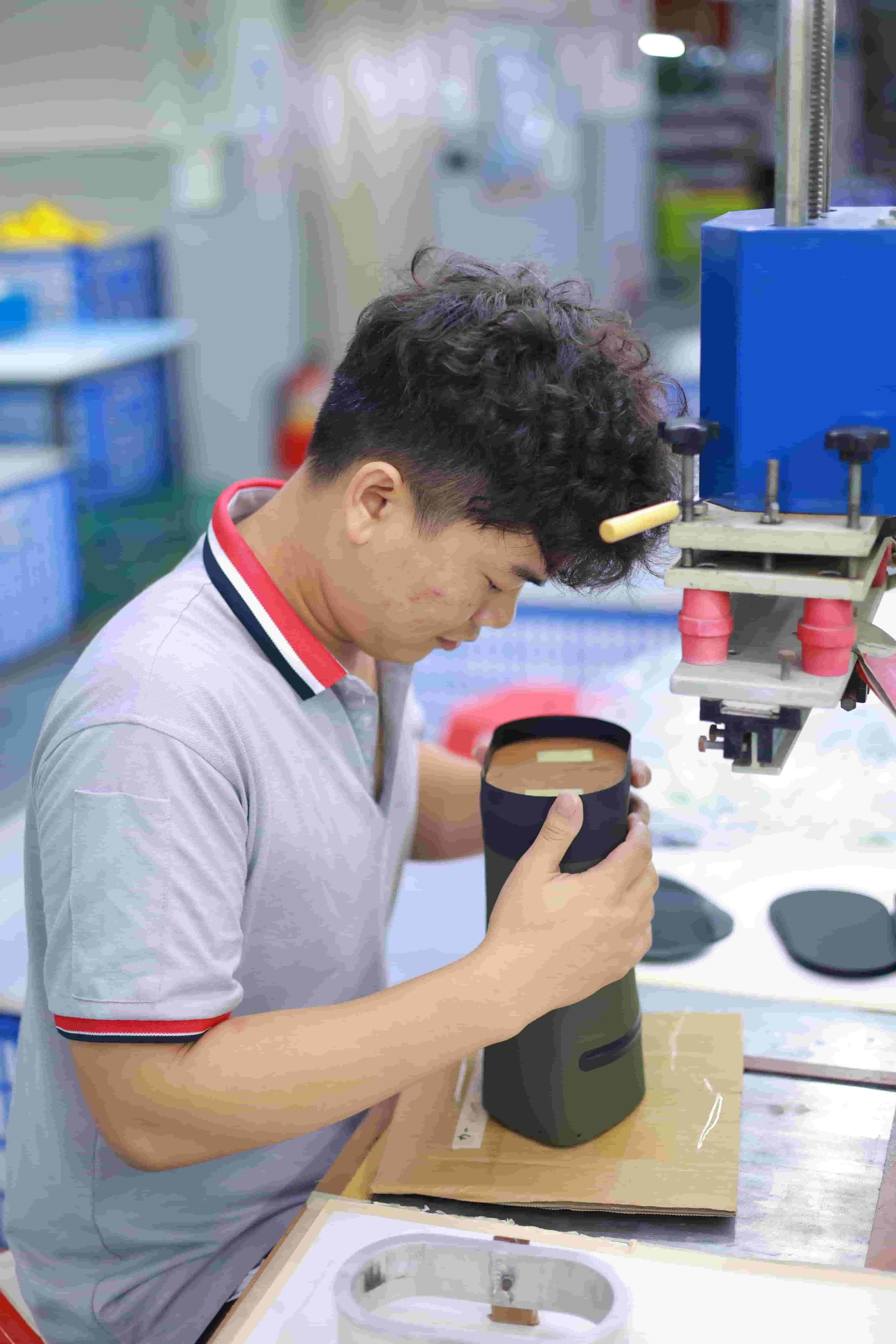

 Patenditud tööriistad ja pneumaatilised rakised

joonis: "Eritellimusel valmistatud kaarekujulised keevitatud metallist matriitsid ja pneumaatilised survestamistööriistad mootorrattakottide kolmemõõtmeliste nurgakaitsmete või kõverate nurkade jaoks"

3. samm: ülitõhus kokkupaneku ja komponentide ettevalmistamise infrastruktuur

Vastupidav veekindel kott on midagi enamat kui selle esmane kest. See nõuab kandvat riistvara, sekundaarseid ankurdusplaastreid, väliseid rihmavõrke ja MOLLE konfiguratsioone. Kui need komponendid on halvasti integreeritud, võivad need kahjustada koti konstruktsiooni terviklikkust.

Meie alamkooste sektsioonid valmistavad moodulkomponendid ette enne lõplikku konstruktsiooni liitmist. Tugevad D-rõngad, laseriga lõigatud TPU-plaastrid ja Hypaloni ankrud on tembeldatud ja eelkinnitatud spetsiaalsete pneumaatiliste pressimisjaamade abil. Eraldades komponentide ettevalmistamise lõplikust konstruktsiooni keevitusest, väldime kitsaskohti ja tagame, et kõik kandepunktid keevitatakse täpsete spetsifikatsioonide järgi enne koti põhikorpuse kokkupanemist.

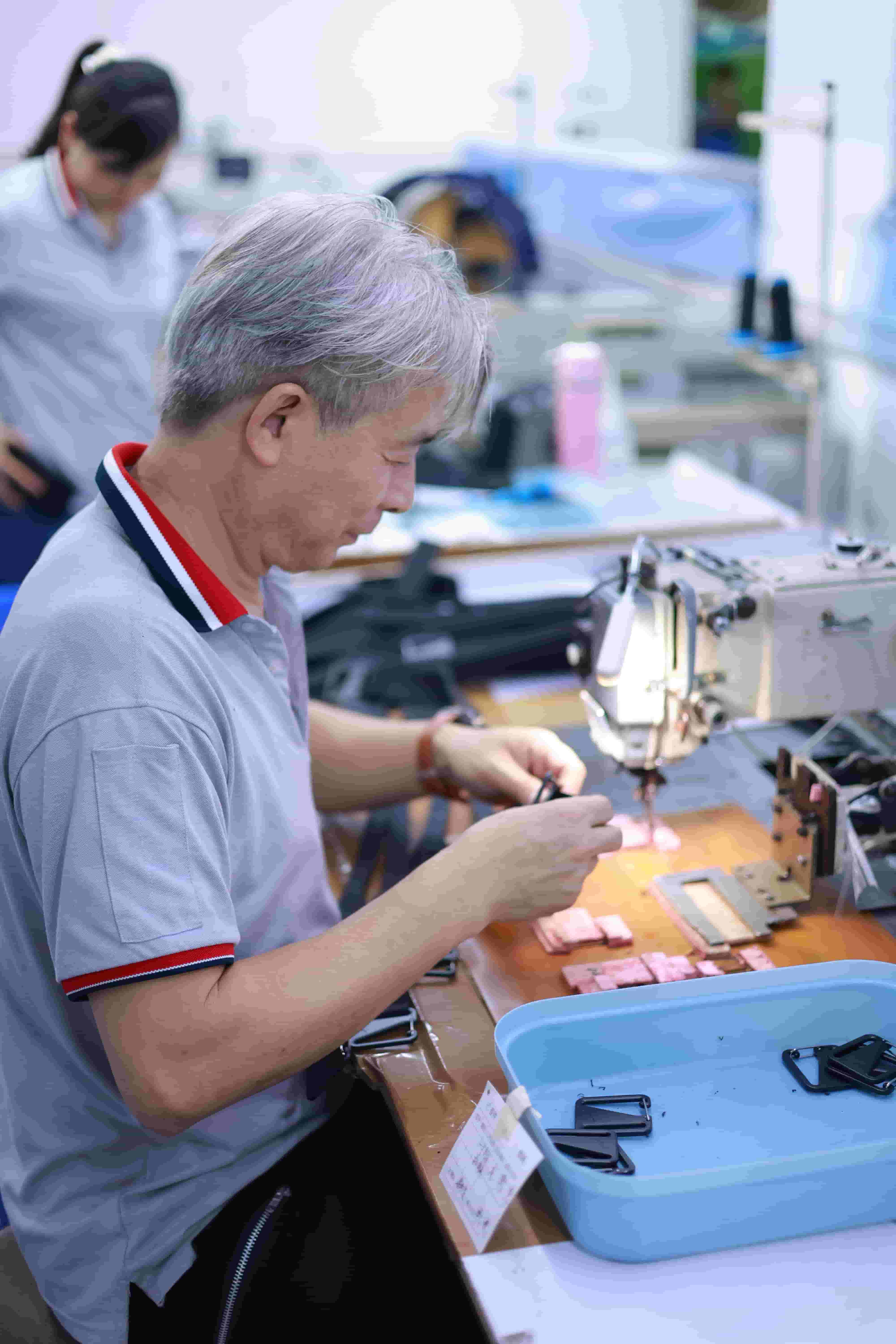

Komponentide integreerimine ja alamkoosteliinid

joonis: "Töötajad kasutavad stantsimis- või pressimisseadmeid, et eelnevalt kinnitada varuosad, nagu D-rõngad, D-rõnga alused ja rihmad, ning töödelda pooltooteid eelmises tootmisetapis."

4. samm: tööpuhtus ja kvaliteedikontroll

Mikroskoopiline tolm, lõikeriistade õlijäägid või keevitusliinil olevad keermetükid võivad raadiosagedusliku keevisõmbluse rikkuda. Saasteained häirivad dielektrivälja, põhjustades kaare tekkimist, auke ja väljatõrkeid. Sealocki põranda paigutus eelistab puhast materjalivoogu ja pidevat kontrolli:

• Tsoneeritud tootmise juhtimine:Kanga lõikamine, komponentide kokkupanek ja RF-keevitus hoitakse eraldiseisvates tsoonides, et eemaldada lahtised kiud keevituspindu segamast.
• Reasisesed QC väravad:Tooted ei oota tootmisjärgsete partiide kontrollimist. Meie põrandal on kasutusel pidevad in-line kvaliteediväravad, kus liiniülemad kontrollivad iga konstruktsiooni õmblust kohe pärast keevitamist. Jälgime õmbluse väljapressimise laiust, keevisõmbluse konsistentsi ja materjali lagunemise märke.

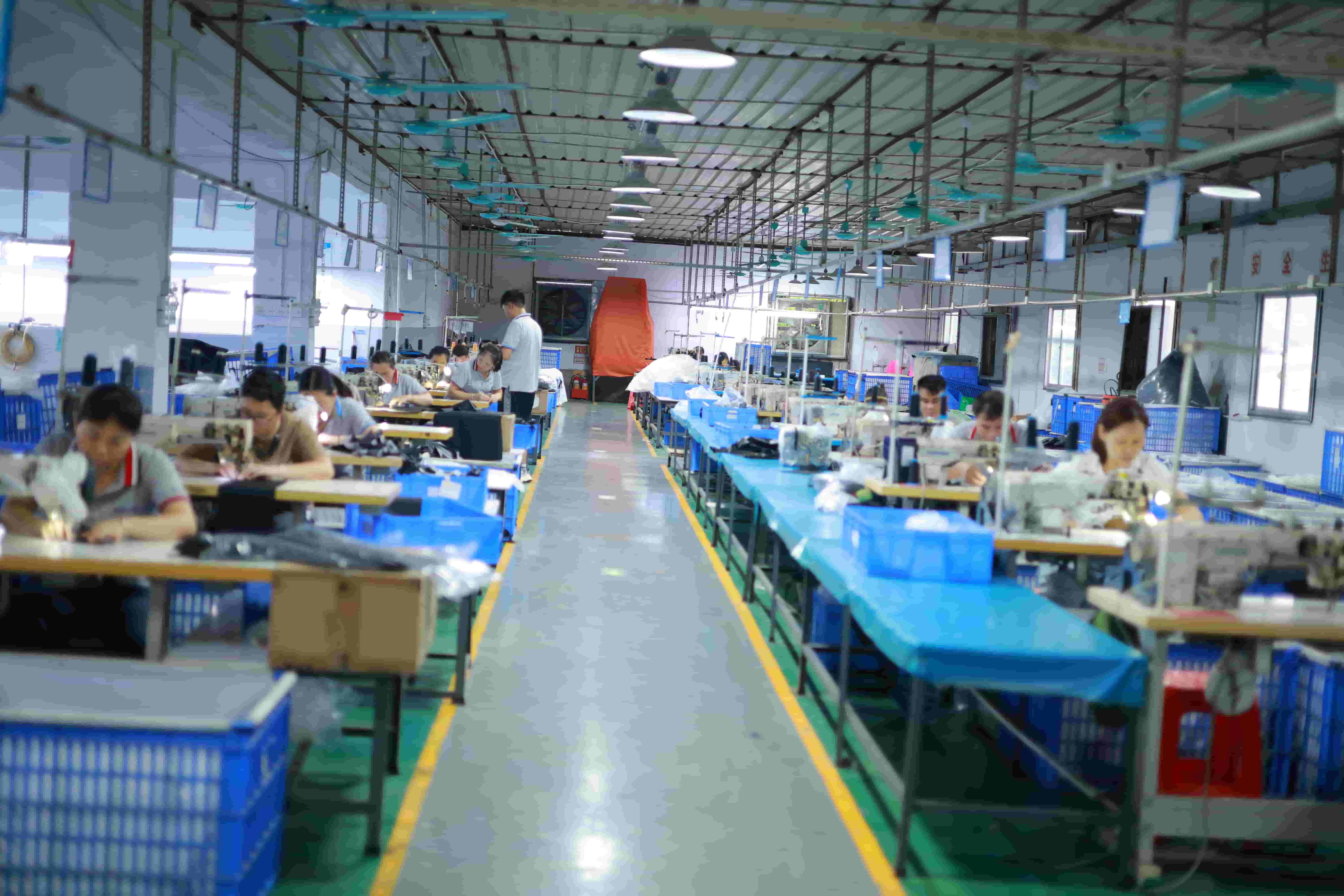

 Pikarealine koost ja pidev kvaliteedikontrolli protsessisisene kontroll

joonis: "Korrastatud ja voolujooneline pikaliini koosteala, kus kvaliteediinspektorid viivad läbi 100% täieliku kontrolli värskelt toodetud kõrgsagedusliidetud õmblustele tootmisliini kõrval"

5. samm: tööstusliku pakendi logistika ja tellimuste täitmine

Vastupidav veekindel reisikott või tehniline kuivkott peab jõudma teie turustuskeskustesse ilma kortsude, kokkuvarisenud paneelide või deformeerunud konstruktsioonivahtudeta. Värske TPU keevisõmbluse kortsumine kuuma konteineri transpordi ajal võib aja jooksul põhjustada pingelõhenemist.

Meie pakendamistsoon on loodud vastama meie peamiste keevitusliinide läbilaskevõimele. Valmis tooted läbivad lõpliku inflatsiooni või esteetilise kontrolli, enne kui pakendatakse kohandatud vormiteguriga karpidesse. Veokulude vähendamiseks me ei purusta tooteid alamõõdulistesse kastidesse. Ehitame kohandatud suurusega veokastid ja paigaldame sisemised tuged struktureeritud esemetele, nagu kõvapõhjalised vutlid ja mootorratta pagas. See tagab, et kotid säilitavad oma kuju ja struktuuri terviklikkuse alates meie laopõrandatest kuni teie klientide käteni.

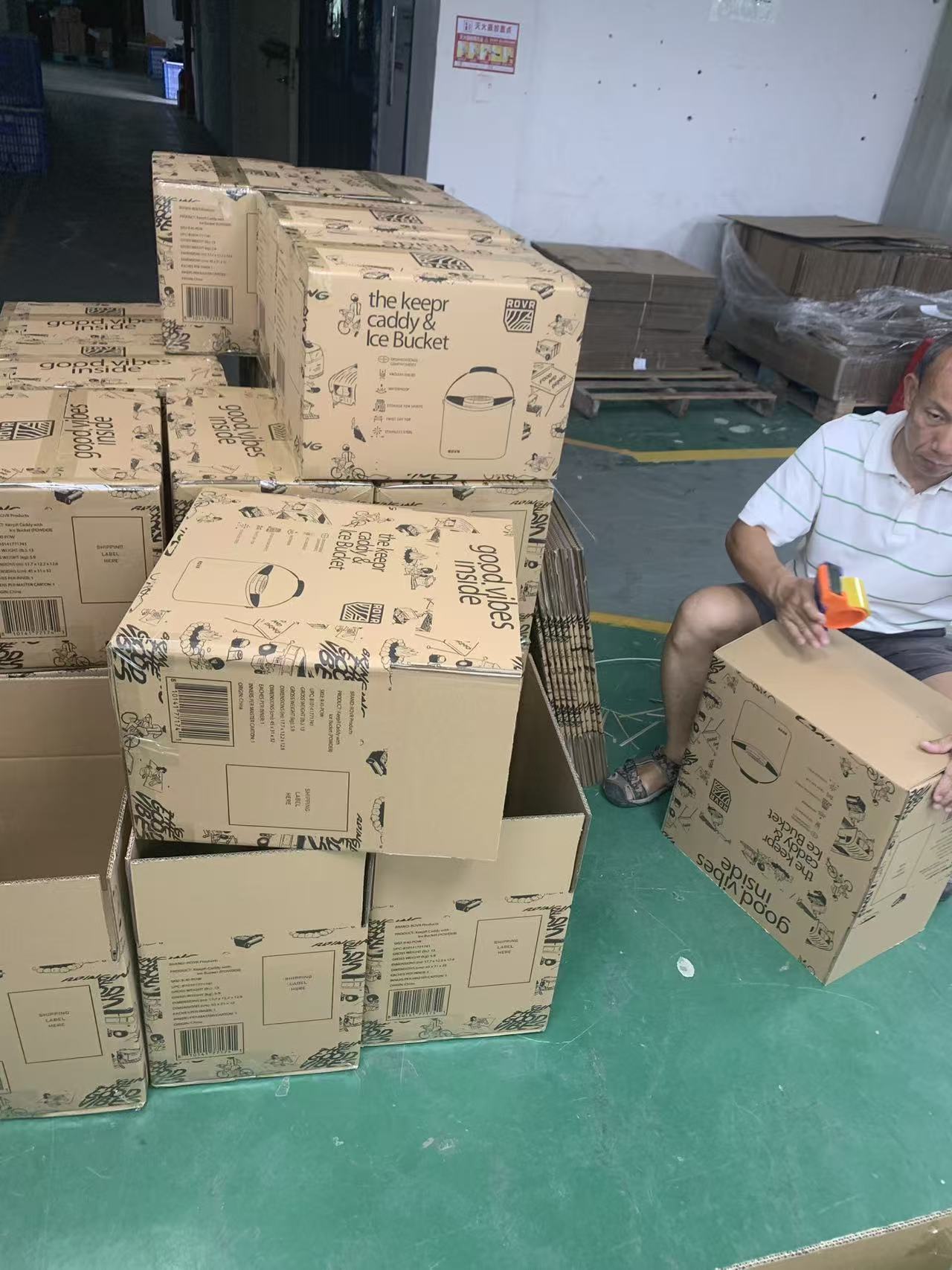

Lõplik pakendamine, karbi vormitegurid ja globaalne logistika kaubaalustele paigutamine

joonis: "Avar valmistoote pakendamise ja kartongi moodustamise ala, kus pakitud veekindlad kotid on korralikult virnastatud, ootel poksimist ja ülemaailmsetesse jaemüügivõrkudesse saatmist."

Korduma kippuvad küsimused meie tehase põranda infrastruktuuri kohta

Peamiselt keevitame TPU (termoplastist polüuretaanist) lamineeritud kangaid, vastupidavat PVC-presendit (silmaarvuga 250D kuni 1000D+) ja spetsiaalseid Hypaloni või komposiitkilesid, mis on mõeldud kasutamiseks äärmuslikes keskkonnatingimustes.

Iga kangapartii läbib sisselaske ajal hävitava ribakeevituskatse. Optimaalne sagedus, pneumaatiline rõhk ja ooteaeg on programmeeritud jaama PLC-sse, takistades operaatoritel parameetreid meelevaldselt nihutamast.

Kuumaõhu teipimine puhub välissoojuse õmblusele, et sulgeda eelnevalt õmmeldud nõelaaugud. See laguneb aja jooksul. RF-keevitus sulatab põhipolümeerkatted natiivselt kokku, luues õmbluse, mis on struktuurselt tugevam kui ümbritsev kangakest.

Jah. Meie ettevõttesisene CNC-töökoda freesib kohandatud alumiiniumist elektroode, mis on sobitatud 3D-CAD-failidega. See võimaldab meil keevitada kontuuriga tagapaneele, kumeraid pudelihoidjaid ja keerulisi õlarihma kinnitusvektoriid ilma struktuurseid pingekortse tekitamata.

Tuginedes meie kõrgsagedusmasinate modulaarsetele, kiiresti vahetatavatele tööriistaplaatidele, saame tootmisrakke 48 tunni jooksul dubleerida, et tulla toime äkiliste mahutõusudega, säilitades samal ajal kõikidel liinidel täpselt samad parameetrilised tolerantsid.
