Mis on RF-keevitus?

RF-keevitus – mida nimetatakse ka kõrgsagedus- või HF-keevituseks – on tootmisprotsess, mis ühendab termoplastseid materjale elektromagnetilise energiaga, mitte niidi, liimi või pinnasoojuse abil. Kui ühilduvad materjalid, nagu TPU, puutuvad kokku kõrgsagedusliku elektromagnetväljaga, hakkavad materjalis olevad polaarsed molekulid kiiresti võnkuma. See molekulaarne liikumine tekitab soojust materjali seest väljapoole ja kontrollitud pneumaatilise rõhu all sulavad kaks liitumisliidese kihti kokku ja sulanduvad ühtseks pidevaks struktuuriks.

Kui RF-energia on eemaldatud ja materjal püsiva rõhu all jahtub, on keevisõmblus püsiv. Traditsioonilises mõttes pole õmblust - lihtsalt tsoon, kus kaks eraldi materjali on saanud üheks. Ei niiti, ei nõelaauke ega midagi koos hoidvat teipi.

Tehnoloogiat kasutatakse paljudes nõudlikes rakendustes: sukeldatavad kuivkotid, lekkekindladpehmed jahutid, täispuhutavad välikonstruktsioonid, veekindlad meditsiinilised transpordipakendid ja sõjalised taktikalised varustus. Nendel rakendustel on ühine talumatus õmbluste rikete suhtes – olukordades, kus leke pole mitte ainult ebamugav, vaid kulukas või ohtlik.

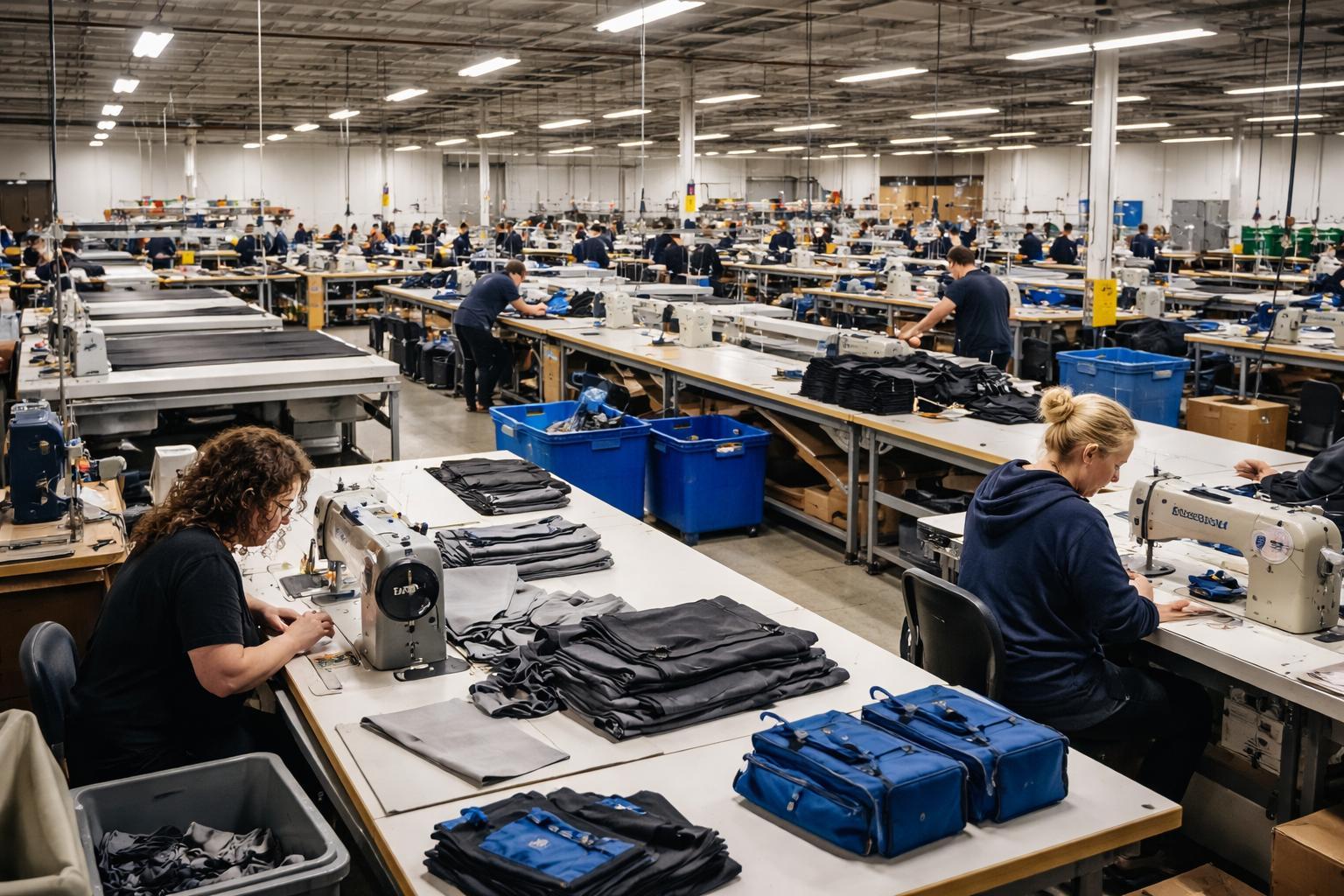

Mis on traditsiooniline õmblemine?

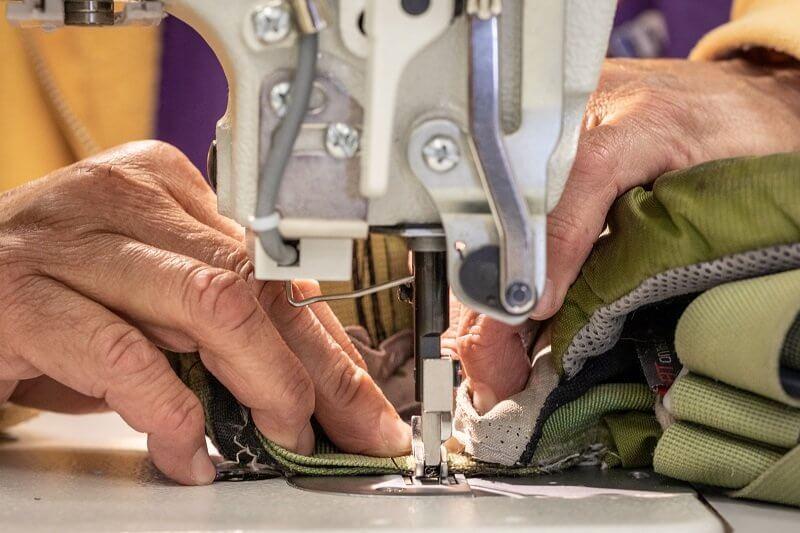

Tööstuslikud õmblused ühendavad materjalid mehaaniliselt: nõelad läbivad kangakihte, kandes niiti, mis lukustub käikude vahel, et hoida paneele koos. See on küps ja väga paindlik protsess, mis on olnud tekstiilitootmise selgroog juba üle sajandi. Enamiku kangakaupade puhul – rõivad, üldpagas, hingav matkavarustus – töötab see hästi ning pakub märkimisväärseid eeliseid tootmise paindlikkuse ja kulude osas.

Veekindlate rakenduste probleem on struktuurne ja vältimatu: iga nõela läbimine veekindlast kangast tekitab augu. Üks meeter õmblust standardtihedusega tekitab sadu selliseid perforatsioone. Üksiti on iga auk pisike. Ühiselt moodustavad need pideva tee läbi veekindla membraani piki toote iga õmblusjoont.

Tootjad tegelevad sellega õmblusteibi, veekindlate kattekihtide ja hermeetikutega. Need lahendused töötavad teatud piirini. Nad võivad mõõdukates tingimustes praktilistel eesmärkidel tõsta õmmeldud toote "veekindlast" "veekindlaks". Kuid need lisavad protsessietappe, lisavad kulusid ja tutvustavad oma rikketeid – lindi eraldumist, katte kulumist –, mis muutuvad oluliseks pideva kasutamise ja surve korral.

Kuidas kaks meetodit materjale ühendavad: struktuuriline erinevus

Erinevus nende kahe ehitusmeetodi vahel taandub sellele, kus õmbluses stress elab.

Õmmeldud konstruktsioonis kannab õmbluse mehaaniline koormus niit, mis läbib materjali sisse löödud auke. Niit on enamikul juhtudel kitsam ja vähem tugev kui kangas, mida see koos hoiab. Iga pisteauk on pinge kontsentratsioonipunkt – koht, kus kangas on perforeeritud ja kus korduv koormuse all painutamine põhjustab järkjärgulist laienemist. See on põhjus, miks õmmeldud õmblused ebaõnnestuvad nii, nagu nad teevad: järk-järgult, pingepunktides, alustades tavaliselt nurkadest või kinnituspunktidest, kus koormus on kõige suurem.

RF-keevitatud konstruktsioonis pole auke ega keerme. Õmbluse koormus jaotub kogu keevitatud alale, mis on sulanud pidevaks materjalikihiks. Hästi teostatud keevisõmblusalad vastavad tavaliselt ümbritseva aluskanga tõmbetugevusele või ületavad selle, mis tähendab, et purustava tõmbekatse korral rebeneb aluskangas enne, kui keevisjoon järele annab. Rikkerežiim, kui see ilmneb, on erinev ja tavaliselt toote kasutusiga hiljem.

Konkreetselt veekindla jõudluse osas on erinevus kahekordne: RF-keevisõmblustel puudub vee sissepääsutee; õmmeldud õmblused on määratluse järgi ja küsimus on ainult selles, kui hästi need rajad on kaetud.

Veekindel jõudlus: kus vahe on kõige paremini mõõdetav

Staatilistes madala rõhu tingimustes – kerge vihm, lühike pritsmed – ei pruugi hästi teibitud õmmeldud õmbluse ja RF-keevitusõmbluse jõudluse erinevus koheselt ilmneda. Mõlemad võivad sellistes tingimustes vett välja hoida. Lõhe selgub siis, kui tingimused muutuvad nõudlikumaks.

Ühilduvate materjalide RF-keevisõmblusi saab ilma lekketa testida rõhul 1,0 baari, mis on võrdne 10-meetrise veesamba hüdrostaatilise rõhuga. See hõlmab tõelist sukeldumist, kärestikust tulenevat veesurvet ja süstakoti dünaamilist koormust, mis on vastu kive kokku surutud või aerutaja poolt istudes. Keevis kas peab või ei pea ning korralikult teostatud keevisõmblus kvaliteetsel TPU-l püsib usaldusväärselt.

Õmbluslindiga õmmeldud õmblused hakkavad tavaliselt lekkima murdosa sellest rõhust. Konkreetne tõrkepunkt sõltub lindi kvaliteedist, pealekandmise järjepidevusest ja toote kasutustsüklite arvust, kuid 0,1–0,3 baari on reaalsetes tingimustes õmmeldud ehituse jaoks realistlik vahemik. Peale selle tõusevad kleeplindi servad ja vesi leiab all olevad nõelaaugud.

Praktiline tähendus: kõige jaoks, mida turustatakse sukeldatavatena, merekeskkonnas kasutatavate toodete jaoks või mis tahes rakenduse jaoks, kus koti sisu on märjalt oluline, ei ole õmblusteibiga õmmeldud konstruktsioon usaldusväärne pikaajaline lahendus. Kergeks välistingimustes kasutamiseks, kus aeg-ajalt pritsmekindlus on piisav, on see sageli piisav.

Vastupidavus ajas: kuidas iga õmblustüüp vananeb

Välisvarustust ei kasutata üks kord. See täitub, surutakse kokku, volditakse kokku, puutub kokku UV-kiirgusega, leotatakse soolaga ja muutub aastatepikkuse regulaarsel kasutamisel temperatuuritsükliliseks. Õmbluse piirkond akumuleerib seda pinget sõltuvalt ehitusmeetodist erinevalt.

RF-keevisõmblused vananevad ilma spetsiifiliste lagunemisteedeta, mis mõjutavad õmmeldud konstruktsiooni. Pole niiti, mida kuluda, ei ole pisteauke, mida lahti teha, ega teipi, mis eralduks külma vee ja sooja päikesevalguse vahel liikuva koti korduvast laienemisest ja kokkutõmbumisest. Keevisõmblus, mis läbib survetesti, kui toode on uus, läbib tavaliselt aastaid hiljemgi, eeldusel, et alusmaterjal ei ole füüsiliselt kahjustatud.

Õmmeldud õmblused vananevad viisil, mis on sageli nähtamatud, kuni neid polegi näha. Niit kulub järk-järgult. Veekindlates membraanides olevad õmblusavad suurenevad korduva paindepinge korral veidi. Õmblusteip, mis nägi uuel tootel täiuslik välja, hakkab pärast UV-kiirgust ja termilist tsüklit nurkades ja servades kerkima. Ükski neist muutustest pole dramaatiline – need on kumulatiivsed. Tulemuseks on toode, mis toimib piisavalt varajases staadiumis ja kasutuse kogunemine väheneb järk-järgult, kuni rike muudab halvenemise ilmseks.

Brändide puhul, mis müüvad toote kvaliteeti ja tagavad seda garantiikohustustega, on sellel vananemise trajektooril otsene kaubanduslik mõju. Veekindlate toodete tagastus- ja garantiinõuded koonduvad õmbluse, mitte kanga rikete ümber – ja algpõhjus on peaaegu alati ehitusmeetod.

Välimus: mida õmblus toote kohta edastab

See on kategooria, mis on olulisem, kui tehnilises võrdluses võib tunduda.

RF-keevisõmblused on tasased, siledad ja geomeetriliselt täpsed. Keevisliin ei lisa massi, ei tekita volditud kangast harja ega oma visuaalset ebakorrapärasust, mis tuleneb õmbluste keerme pinge muutumisest. Esteetiline tulemus on tehniline ja tahtlik – see sobib toodetele, mis on paigutatud esmaklassilisesse väli- või taktikalisse ruumi.

Õmmeldud õmblused ei ole ebameeldivad, kuid need loevad erinevalt. Elustikottide, moepagasi või toodete puhul, mille kaubamärgi identiteedi osaks on käsitööna valminud tekstiil, on õmblemine õige esteetiline valik. Veekindla jõudluse ja tehniliste omadustega turustatava toote puhul edastab nähtava õmblusteibiga õmmeldud välispind midagi, mis võib positsioneerimist halvendada.

Kogenud ostjad välivarustuse turul on osanud kasutada õmbluste konstruktsiooni üldise tootmiskvaliteedi määrajana – mitte põhjendamatult, kuna korrelatsioon kipub püsima.

Tootmiskulud: kus tegelik võrdlus muutub nüansirikkaks

Selle võrdluse otsene versioon on see, et õmblemine on odavam. See kehtib üksuse tasemel ja seadmete investeeringute tasemel. RF-keevitus nõuab spetsiaalseid masinaid, protsessispetsiifilisi tööriistu (iga keevisõmbluse geomeetria jaoks stantsid) ja operaatoreid, kes mõistavad keevitusparameetreid seadistada ja säilitada. Õmblusseadmed on palju juurdepääsetavamad, operaatoreid on lihtsam koolitada ja protsess käsitleb keerukaid kolmemõõtmelisi kujundeid paindlikumalt.

Võrdluse täielikum versioon võtab arvesse seda, mis toimub tootmisest allpool.

Õigesti teostatud RF-keevitatud konstruktsioon annab ühtlaseid tulemusi kogu tootmistsükli jooksul ja õmbluse katkemise määr on madal. Tooted jõuavad turule oma veekindlate spetsifikatsioonidega ja säilitavad selle kogu toote kasutusaja jooksul. Garantiinõuded õmbluse rikke korral on väikesed. Tagastusmäärad on madalad.

Õmblusteibiga õmmeldud konstruktsioon lisab suuremat varieeruvust – lindi pealekandmise järjepidevus, teibi kvaliteet tarnijapartiide lõikes, operaatori tähelepanu nurkade katmisele – ja sellest tulenevad tõrked kipuvad ilmnema pärast seda, kui toode on olnud põllul hooaja või paar. Selleks ajaks on kulud nihkunud tootmiselt garantii täitmisele, klienditeenindusele ja kaubamärgi mainele.

Brändide puhul, mis müüvad esmaklassilisele välisturule, kus toote kvaliteet on positsioneerimise põhielement, otsustab see allavoolu kuluarvestus tavaliselt RF-keevitatud konstruktsiooni kasuks, hoolimata kõrgematest esialgsetest tootmiskuludest. Eelarvele orienteeritud toodete puhul, kus hind on peamine konkurentsitelg, jääb õmblemine ratsionaalseks valikuks.

Materjalide ühilduvus: mida saab ja mida ei saa RF-keevitada

RF-keevitus töötab materjalis olevate põnevate polaarsete molekulide abil, mis tähendab, et see töötab ainult materjalidel, millel on ergastamiseks polaarsed molekulaarstruktuurid. Termoplastid, nagu TPU, PVC, EVA ja teatud PU-kattega kangad, on RF-ühilduvad. Looduslikud kiud (puuvill, vill), töötlemata nailon ja polüester ilma ühilduva katteta ei ole.

See on üks põhjus, miks väliseadmete tööstuse üleminek TPU-lamineeritud kangastele on kiirenenud koos RF-keevitatud konstruktsioonide kasutuselevõtuga. Materjalid valiti osaliselt välja, kuna need on selle protsessi jaoks loodud.

RF-ühilduvate materjalide kategoorias on jõudlus erinev. TPU on üldiselt eelistatud valik välistingimustes kasutatavate esmaklassiliste rakenduste jaoks, kuna see on paindlik külma ilmaga, UV-vastupidavus, PFAS-vabad koostisvõimalused ja keevistsoonide pikaajaline elastsus. PVC keevitab kergesti ja odavalt, kuid sellega kaasneb regulatiivne risk turgudel, kus kehtivad ranged keemilised standardid, ja muutub madalatel temperatuuridel rabedaks. Materjali valiku ja keevitusprotsessi parameetrid tuleb välja töötada koos – ühe TPU koostise jaoks hästi toimiv keevisõmbluse seadistus võib põhjustada mittetäieliku sulandumise mõne teise koostisega isegi sama paksuse korral.

Tööstusharud, kus RF-keevitus on muutunud tavapäraseks praktikaks

RF-keevituse kasutuselevõtt kipub olema korrelatsioonis rakenduse tõsidusega – mida suurem on õmbluse rike, seda varem liikus tööstus keevitatud konstruktsiooni poole.

Meditsiiniseadmeid ja ravimipakendeid võeti varakult kasutusele just seetõttu, et kahjustatud tihendist tulenev saastumine mõjutab otseselt patsiendi ohutust. Järgnesid sõjalised ja taktikalised varustus, kuna karmides keskkondades esinevad väliseadmete rikked toovad endaga kaasa tegevuse tagajärjed, mida toodete tagastamisel ei käsitleta piisavalt. Esmaklassiline välivarustus – kuivkotid, sukeldatavad jahutid,mereteki kotid, veekindlad seadmed – on liikunud samas suunas, kuna tarbijate ootused tõelisele veekindlale jõudlusele on tõusnud ja kaubamärgid on avastanud, et tõeliselt veekindla konkurendi vastu asetatud "veekindel" kaotab pidevalt.

Tööstuslikud kaitsekatted, täispuhutavad konstruktsioonid ja veekindlad turvaseadmed täiustavad rakendusmaastikku. Kõigil juhtudel on ühine tegur see, et toote põhifunktsioon sõltub õmbluse terviklikkusest aja jooksul ja koormuse all – mitte ainult karbist välja võttes.

Kui õmblemine jääb õigeks valikuks

RF-keevitus ei ole üldiselt parem – see sobib konkreetsete rakenduste jaoks. Paljude reaalsete stsenaariumide puhul jääb õmblemine praktiliseks valikuks.

Keerulisi kolmemõõtmelisi struktuure, mille õmblused peavad järgima liitkõveraid või tihedaid raadiusi, on sageli lihtsam teostada õmblemisega kui keevitusstantsidega, mis tuleb iga geomeetria jaoks konstrueerida. Tooted, mille puhul on oluline hingavus (jõudlusrõivad, ventileeritavad matkakotid), ei saa kasutada RF-keevitatud konstruktsiooni oma põhipaneelidel, ilma et see kahjustaks niiskusaurude läbilaskvust, mis muudab need funktsionaalsuseks. Moe- ja elustiilikotid, kus tekstiili esteetika on osa toote identiteedist, näevad sageli paremad välja õmmeldud konstruktsiooniga. Ja mis tahes rakenduse puhul, kus "veekindel" on tõesti piisav – juhuslik päevakott, mis aeg-ajalt sajab, kuid ei saja kunagi vee alla, ei õigusta RF-keevituse lisakulusid ja materjalipiiranguid jõudluse suurenemine.

Paljud hästi välja töötatud tooted kasutavad mõlemat meetodit teadlikult. Aveekindel kuivkottvõib kasutada RF-keevitatud konstruktsiooni põhikorpuse ja rullkattega vooderdis – tsoonides, mis peavad hoidma surve all –, samas kui õmblemist kasutatakse väliste tarvikute taskute, õlarihmade kinnituspunktide ja dekoratiivsete paneelide ühenduskohtade jaoks, kus pole vaja veekindlat jõudlust ja õmblemine pakub suuremat disaini paindlikkust. Parimad tootjad mõistavad mõlemat protsessi piisavalt hästi, et rakendada neid seal, kus see kõige paremini toimib, selle asemel, et käsitleda valikut binaarsena.

Õmbluse valesti ehitamise tegelik hind

Veekindlate toodete hankimise otsused keskenduvad tavaliselt kanga spetsifikatsioonidele: denjerite arv, katte kaal, materjali klass. Need on olulised ja ostjatel on õigus neid hinnata. Kuid õmbluse ehitamise küsimus pälvib hanke ajal sageli vähem tähelepanu ja see on koht, kus enamik tegelikke väljatõrkeid saab alguse.

Kliendid, kes tagastavad aveekindel kottharva teatab, et kangas ebaõnnestus. Nad teatavad, et vett lekkis sees, et nurk eraldus, elektroonika või toit on kahjustatud hoolimata sellest, et toode on veekindlaks hinnatud. Enamikul juhtudel õmblus ebaõnnestus. Ja enamikul juhtudel oli õmbluse purunemine etteaimatav ehitusmeetodi ja toote müügitingimuste järgi.

Kogenud OEM-ostjad on õppinud tarnijate hindamisel esitama õmbluse kohta spetsiifilisi küsimusi: millisele survele tootja oma keevisõmblusi kinnitab? Kas hüdrostaatilist testimist tehakse ühiku või partii kohta? Kuidas dokumenteeritakse ja kontrollitakse keevisõmbluse parameetreid, kui materjalid tootmistsüklite vahel muutuvad? Kas külm-flexi testimine on osa QC protokollist? Need küsimused eraldavad tõelise RF-keevitusvõimega tootjad nendest, kes loetlevad tehnoloogia oma võimaluste hulgas ilma protsessidistsipliinita, et seda järjepidevalt teostada.

Õmbluse ehitamine on liikunud tootmise joonealusest märkusest toote eristusse. Premium veekindlal turul konkureerivate kaubamärkide puhul kuulub see toote spetsifikatsiooni, mitte oletatava detailina.
