27,12 MHz standard: miks RF-keevitus kuumeneb erinevalt

Põhiline erinevus RF-keevituse ja tavapärase termilise sidumise vahel ei seisne ainult efektiivsuses – see on suund, kuidas soojus läbi materjali liigub.

Tavapärased meetodid (kuumvardad, kuumutatud plaadid, kuumutuspüstolid) rakendavad materjali pinnale energiat ja toetuvad juhtivusele, et viia sisemus liimimistemperatuurini. Õhukeste kilede puhul töötab see piisavalt. Paksude ja tihedate TPU-laminaatkangaste puhul, mida kasutatakse esmaklassilistes veekindlates varustuses, tekitab see praktilise probleemi: sisemise liidese viimine sulamistemperatuurini nõuab piisavalt aega pinnal, et väliskiht võib esmalt kõrvetada või deformeeruda. Aken "pole piisavalt" ja "liiga palju" vahel kitseneb, kui materjali paksus suureneb.

RF-keevitus läheb sellest mööda, tekitades soojust materjali seest, mitte juhtides seda sissepoole. Professionaalsed RF-keevitusseadmed töötavad sagedusel 27,12 MHz – ISM-i (tööstuslik, teaduslik ja meditsiiniline) raadiosagedusala, mis on eraldatud selle tööstusseadmete klassi jaoks. Sellel sagedusel paneb vahelduv elektromagnetväli TPU-s olevad polaarsed molekulid iga võnkumisega ümber joonduma: ligikaudu 27 miljonit korda sekundis. Selle tekitatud molekulaarne hõõrdumine tekitab soojust ühtlaselt kogu keevisõmbluse tsoonis, liideses, kus peab toimuma sulandumine, ilma et see sõltuks pinna ja sisemuse soojusjuhtivusest.

Samaaegselt rakendatava pneumaatilise rõhu all saavutab ühendusliideses olev materjal sulamistemperatuuri ja kihid ühinevad molekulaarsel tasemel. Kui väli eemaldatakse ja materjal püsiva rõhu all jahtub, ei eksisteeri enam konstruktsiooniliselt esialgset piiri kahe paneeli vahel – keevistsoonist on saanud üks pidev materjalitükk. Destruktiivse tõmbekatse korral jääb see tsoon tavaliselt ümbritseva aluskanga purunemispunktist kaugemale. See tulemus on praktiline etalon korralikult teostatud raadiosagedusliku keevisõmbluse jaoks.

Welding 840D suure vastupidavusega TPU: kitsam veamäär

RF-keevitus töötab mitmesuguste ühilduvate termoplastide puhul – PVC, PET, EVA, mitmesugused PU-ga kaetud kangad. Raskete välistingimustes kasutatavate rakenduste jaoks, mis nõuavad püsivat kulumiskindlust ja konstruktsiooni terviklikkust koormuse all, on 840-denjee kõrge vastupidavusega TPU etalonmaterjal. See on ka see, mis seab protsessi kalibreerimisele kõige rohkem nõudmisi.

Suurem denier tähendab suuremat materjali massi keevisõmbluses, mis nõuab sulamistemperatuurini viimiseks rohkem elektromagnetilist energiat. Raskus seisneb selles, et see ei tähenda lihtsalt võimsuse suurendamist. Tööaken – vahemik ebapiisava energia (mittetäielik sulamine, lekkiv keevisõmblus) ja liigse energia (materjali kõrbemine, kahjustatud veekindel barjäär) vahel – kitseneb kanga kaalu kasvades. 420D TPU-l puhtalt töötav võimsussäte võib tekitada 840D-l samal tsükliajal külmad kohad, samas kui 840D jaoks kalibreeritud säte võib põletada samas tootes õhemaid materjale.

Selle haldamine nõuab materjalipõhist kalibreerimist. Kui 840D TPU siseneb tootmisliinile – olgu siis uue toote tutvustus või uus materjalipartii samalt tarnijalt –, tuleb RF väljundvõimsust, pressi survet ja tsükli ajastust kontrollida selle konkreetse materjali suhtes: selle denier, TPU katte kaal ja koostis. Need parameetrid kuuluvad dokumenteeritud SOP-i, mida kontrollitakse iga tootmistsükli alguses. Kõigile kangaraskustele ühtseid seadistusi rakendav seade seda tööd ei tee, olenemata sellest, kuidas seda võimalust kirjeldatakse.

Kolm protsessi muutujat, mis määravad tootmise järjepidevuse

Prototüüp, mis läbib survetesti, näitab, et õige keevisõmblus on saavutatav. Järjepidev tootmine nõuab muutujate kontrollimist, mis määravad, kas see on kogu helitugevuse ulatuses korratav.

Survetööriistade täpsus

Keevitusvorm – kujuline elektrood, mis puutub kokku materjaliga ja määrab keevisõmbluse geomeetria – on töödeldud messingist või alumiiniumist konkreetse õmblusmustriga nõutavate mõõtmeteni. Selle tööriista mõõtmete täpsus ei ole teisejärguline probleem. Ebaühtlane stantsi pind tekitab ebaühtlase rõhu jaotumise kogu keevisõmbluses, mis tekitab ebaühtlase sisemise kuumenemise: külmad kohad, kus materjal ei saavutanud täielikku sulamistemperatuuri, ja kuumad kohad, kus see oli ülekuumenenud. Külmad kohad muutuvad lekke alguspunktideks. Kuumad kohad muutuvad materjali hõrenemise aladeks, mis kahjustavad õmbluse pikaajalist terviklikkust.

Stantsi kulumisel on tootmismahule sama mõju. Kontaktpinnad, mis tootmiskampaania alguses olid tolerantsi piires, triivivad järk-järgult taluvusest välja. Vastutustundlikud RF-keevitustoimingud jälgivad stantsi seisukorda ja vahetavad või kalibreerivad tööriistad enne, kui kulumine mõjutab keevisõmbluse kvaliteeti – mitte pärast seda, kui QC-testimine näitab kõrget rikkemäära.

Surve rakendamine: kaks faasi, kaks erinevat funktsiooni

Pneumaatiline rõhk RF-keevitamisel täidab aktiivse keevitamise faasi ja sellele järgneva jahutusfaasi ajal erinevaid funktsioone ning mõlemad on olulised.

Aktiivse RF-faasi ajal tagab rõhk keevisliideses materjalikihtide vahel tiheda kontakti, võimaldades molekulide segunemist, kui TPU saavutab sulamistemperatuuri. Jahutusfaasis pärast RF-energia eemaldamist hoiab rõhk sulatatud tsooni paigal, samal ajal kui polümeerahelad tahkuvad. Rõhu vabastamine enne, kui keevisõmbluskoht on piisavalt jahtunud, võimaldab veel pehmel materjalil deformeeruda, tekitades nõrgema sideme ja mõõtmete ebaühtluse keevistsooni servades, mis muutuvad kasutusel pingekontsentratsioonipunktideks.

Enneaegne rõhu vabastamine on üks levinumaid protsessi otseteid suure mahuga RF-keevitamisel, kus tsükliaja rõhk loob operatiivse stiimuli kiiresti järgmise osa juurde liikuda. Saadud keevisõmblused läbivad sageli visuaalse kontrolli ja esialgse madalrõhukatse, seejärel näitavad püsiva koormuse ja korduva paindetsükli korral kõrgendatud tõrgete määra.

Tsükli ajastus

Täielik RF-keevitustsükkel toimub kolmes faasis: eelpressimine (enne RF aktiveerimist rakendatud rõhk, mis võimaldab materjalil korralikult matriitsis istuda), aktiivne keevisõmblus (RF-energia sisse lülitamine, molekulide kuumenemine ja sulandumine) ja rõhu all jahutamine (RF väljas, keevistsooni tahkumine). Igal faasil on optimaalne kestus, mis sõltub materjali paksusest, katte massist ja kasutatavast stantsi geomeetriast.

Need ajastused ei kandu materjalide vahel üle. Konkreetse TPU spetsifikatsiooni jaoks välja töötatud tsükkel keevitab raskema kanga alla ja tekitab oht, et keevitatakse üle samas tootes mujal kasutatud kergem materjal. Kui materjali spetsifikatsioonid tootmistsüklite vahel muutuvad – erinev denier, erinev katte kaal, erinevad tarnijapartiid –, nõuavad tsükliparameetrid uuesti kinnitamist, mitte järjepidevuse eeldamist.

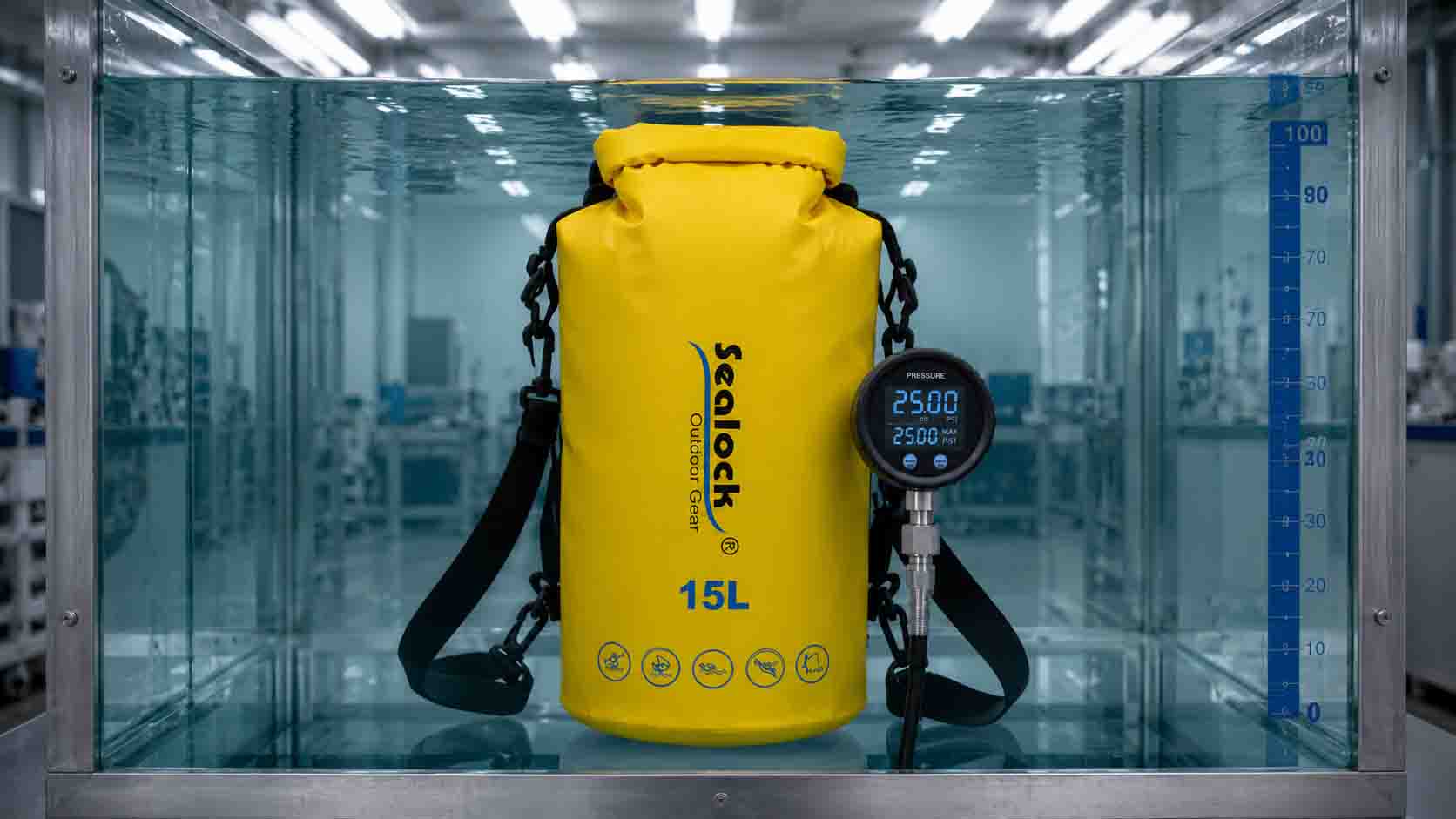

1,0 baari hüdrostaatilise rõhu testimine: mida see tegelikult kinnitab

Õmbluse visuaalne kontroll tuvastab pinnataseme defektid: nähtavad põlemisjäljed, ilmsed lüngad keevisõmbluses, suured mõõtmete moonutused. See ei tuvasta alasulatatud sisemisi tsoone, keevisliidese mikrotühimeid ega külmi kohti, mis püsivad keskkonnatingimustes, kuid avanevad koormuse all. Veekindlate toodete puhul, millel on mis tahes rõhuklass, on visuaalne kontroll põrand, mitte lagi.

1,0 baari hüdrostaatilise rõhu test on tõsiste RF-keevitatud välistingimustes kasutatavate toodete valideerimisstandard. Üks baar vastab 10-meetrise veesamba hüdrostaatilisele rõhule – see ületab märkimisväärselt vee all olevaid tingimusi, millega enamik välitooteid põllul kasutamisel kokku puutuvad, mis teebki sellest otstarbeka tootmise kvalifitseerimise testi.

Protseduur: valmistooted pumbatakse siserõhuni 1,0 baari ja kas sukeldatakse vette või hoitakse teatud aja jooksul rõhu all. Läbimise tingimus on null-mikromullide eraldumine mis tahes õmblusest, keevisõmbluse tsoonist või sulgemispunktist. Üks mull näitab lekketeed, mis laseb välikasutusel vett olenemata skaalast. Sellel testitasemel pole vastuvõetavat osalist läbimist.

See, mida test kinnitab, läheb kaugemale sellest, kas konkreetne seade hoiab testimise hetkel rõhku. Toode, mis läbib 1,0 baari, on kinnitanud täielikku molekulaarset sulandumist kõigis keevisõmblustes, õiget stantsi kontakti kogu õmbluse geomeetria ulatuses ja piisavat jahutamist enne rõhu vabastamist. Tootmistsükli järjepidevad läbimise määrad näitavad protsessi kontrolli, mitte üksikute ühikute erinevust, mis juhtus positiivseks.

Testimise sagedus on sama oluline kui testi raskusaste. Kriitiliste õmblustoodete ühikute testimine tagab täieliku tootmiskatte ja tuvastab üksikud tõrked enne tarnimist. Partiiproovide võtmine tagab statistilise kindlustunde madalamate kuludega, kuid võimaldab üksikuid tõrkeid läbi viia. Sobiv protokoll sõltub ühe üksuse väljatõrke järelmaksust – toodete puhul, kus üks leke tekitab garantiinõude ja potentsiaalse kaubamärgiga kokkupuute, on ühikupõhine testimine mõistlik seisukoht.
