Kuidas testitakse veekindlaid telefonikotte (IPX7 vs IPX8)

Sealock on veekindla telefonikoti tootja ja OEM-i tarnija. Iga kotti turul on kirjeldatud kui veekindlat; palju vähem on testitud viisil, mis tähendab midagi. Vahe on siin olulisem kui ühegi teise veekindla toote puhul, sest klient ei riski märja rätikuga, vaid oma telefoniga. Selles juhendis kirjeldatakse, kuidas telefonikotti tegelikult testitakse, alates reitingu taga olevast rahvusvahelisest standardist kuni tootmisliini kontrollimiseni, saadetise lõpliku ülevaatuse ja kolmeminutilise testini, mida ostja saab ise läbi viia.

Reitingu taga olev standard

Vee sissetungimise reitingud pärinevad standardist IEC 60529 (samaväärne EN 60529 ja sellega seotud standardid, sealhulgas ISO 20653, AS/NZS 60529 ja JIS C 0920). Skaala ulatub vertikaalsest tilkumisest kuni kõrgsurveaurupuhastuseni ja iga tase on tõeliselt erinev test, millel on oma seade, voolukiirus ja kestus:

Hinnang	Seisund	Testi parameetrid
IPX0	Kaitse puudub	Pole testitud
IPX1	Vertikaalne tilkumine	1 mm/min 10 minuti jooksul, üksus pöörleb kiirusega 1 p/min
IPX2	Tilkuv, kallutatud 15°	3 mm/min, kallutatud tavaasendist kuni 15°
IPX3	Vee pihustamine	Pihustada kuni ±60° vertikaalselt; võnkuv toru üle 60° kaare või ~10 L/min otsik, min. 5 minutit
IPX4	Pritsimine igast suunast	sama seade üle ~180° kaare (või pöördlaud kiirusel 5 p/min); tavaline „pritsmekindla” võrdlusalus
IPX5	Veejoad	6,3 mm otsik, 12,5 l/min ~30 kPa juures, 2,5–3 m, min. 3 minutit
IPX6	Võimsad veejoad	12,5 mm otsik, 100 l/min ~100 kPa juures – paduvihm ja pesutingimused
IPX7	Ajutine keelekümblus	1 meeter 30 minutiks
IPX8	Pidev keelekümblus	Üle 1 meetri sügavuse ja kestuseni, mille tootja deklareerib
IPX9K	Kõrgsurve ja kõrge temperatuuriga joad	Neli düüsi 0°, 30°, 60° ja 90°; ~80–100 bar temperatuuril 80±5°C – tööstuslik ja autopesu

Kaks asja, mida ostjad mastaabis eksivad

Esiteks ei ole reitingud kumulatiivsed.IPX7 klassifikatsiooniga toode ei ole tingimata IPX5 või IPX6 veejoa suhtes valideeritud, kuna sissetungimise füüsika on oluliselt erinev – püsiv staatiline rõhk on erinev probleem kui tugeva suunaga joa. Seetõttu testitakse tooteid, mis vajavad mõlemat, ja märgistatakse IPX6/IPX7 või IPX6/IPX8, selle asemel, et eeldada, et suurem arv katab kõike.

Teiseks on IPX1 kuni IPX6 pihustustestid, mitte sukeldustestid.Need simuleerivad vihma, pritsimist ja vooliku puhastamist – kasulikud etalonid jope, kõlari või valgusti jaoks, kuid need ei ole olulised toote puhul, mille eesmärk on vee all käimine. IPX4 reitinguga telefonikott ei ütle ujujale midagi. Seetõttu on selle kategooria jaoks tähenduslikud ainult kaks taset:

• IPX7— sukeldamine 30 minutiks kuni 1 meetri sügavusele. Standard on geomeetria osas täpne: eseme alumine osa ei asu pinnast kõrgemal kui 1 meeter ja ülemine osa vähemalt 15 cm allpool. Fikseeritud, korratav test.
• IPX8— pidev sukeldumine üle 1 meetri teatud tingimusteltootja täpsustab. Praktikas tähendab see sageli katsetamist 3–5 atmosfääri juures, mis vastab ligikaudu 30–50 meetri sügavusele vees. Kuna tingimused on tootja määratletud, on IPX8 väitel tähendus ainult siis, kui sügavus ja kestus on deklareeritud.

See viimane punkt on kõige kasulikum asi, mida ostja võib teada. "IPX8" üksi on kontrollimatu; "IPX8 kuni 30 meetrit" on väide, mida saab testida ja auditeerida.

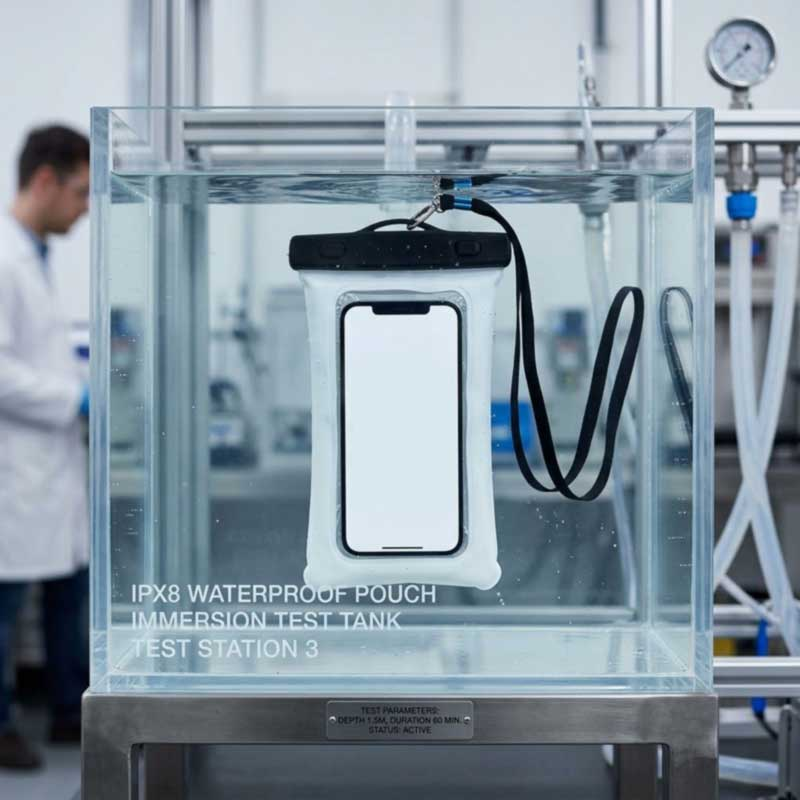

Kuidas laboratoorsed keelekümblustestid käivad

Protseduur on distsiplineeritum kui "pane vette ja vaata":

1. Seadistamine— toode suletakse täpselt nii, nagu kasutaja selle sulgeks, iga tihend ja sulgur on kinnitatud ning mis tahes ava, mis tavaliselt kannab rihma või kinnitust, on simuleeritud.
2. Tank— piisavalt suur, et ese täielikult vette kasta, ilma et see põhja puutuks, nii et määratud sügavus on ehtne.
3. Keelekümblus— hoitakse kindlaksmääratud sügavusel kindlaksmääratud aja; IPX7 puhul on see 1 meeter 30 minutiks.
4. Orienteerumine— otsustatakse eseme katsetamine erinevate nurkade all, kuna tihend võib käituda erinevalt olenevalt sellest, milline külg on kõige ülemisel.
5. Eemaldamine ja ülevaatus— toode kuivatatakse väliselt, avatakse ja kontrollitakse sissepääsu suhtes. Sees olev imav paber paljastab isegi vähese niiskuse.

IPX8 toote puhul läheb range kvalifitseerimisprotokoll kaugemale – esmalt rõhu-languse sõelumine, staatiline sukeldumine 1,5-kordsele nimisügavusele nimisügavusega, dünaamiline sukeldumise tsükliline rõhk nulli ja nimisügavuse vahel kuni tuhat korda ja seejärel korduv rõhu-languse test, et tuvastada, kas tihend on tsükli ajal lagunenud. Oluline on see, et keskkonna eelkonditsioneerimine – termiline vananemine, niiskus ja UV-kiirgus – peaks toimumaennekeelekümblus, nii et test peegeldab kotti, mis on suve päikese käes elanud, mitte üks värskelt liinist väljas.

Testimine ei alga valmis kotist

Selleks ajaks, kui kott on valmis, on enamik muutujaid, mis otsustavad, kas see suletakse, juba lukustatud. Seetõttu toimub testimine tootmise käigus kolmes astmes:

• IQC — sissetulev: kile paksuse, selguse ja nakkuvuse suhtes kontrollitud allkirjastatud standardi järgi; tihendite tagasilöögi elastsust kontrollitakse; Kontrollitud ABS-luku riistvara mõõtmeid ja tugevust. Kile partii variatsioon muudab nii optikat kui ka kere tihendusviisi.
• IPQC — protsessis: tihendi ja keevisõmbluse terviklikkust, akende joondust, sulguri paigaldamist ja paela-ankru koostu kontrollitakse liinil kottide ehitamisel, katsetihendeid tehakse enne iga partiid, nii et parameetrid on pigem tõestatud kui eeldatud.
• OQC — väljuv: AQL-i proovide võtmine, keelekümblustestimine ja võrdlus allkirjastatud kullaprooviga koos SGS-i või QIMA-kontrolli ja sertifikaadiga.

Test, mis püüab kinni selle, millest vesi puudus

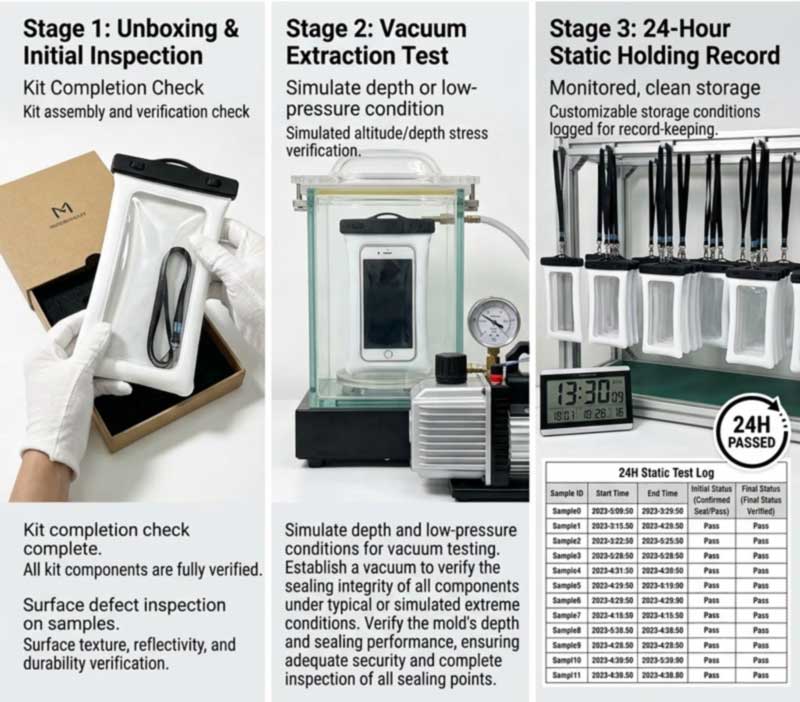

Keelekümblusel on pimeala: defekt võib olla piisavalt väike, et mööduda kolmkümmend minutit vee all ja siiski nädalaid hiljem klienti ebaõnnestuda. Sellepärast teostab Sealock rangelt valmistoodete täielikku kliendikontrolli protseduuri —karbist lahtivõtmine, vaakumekstraktsioon, 24-tunnine staatiline puhkeaeg ja õhulekke määramine.

Loogika on otsekohene. Vaakumi tõmbamine asetab tihendi pideva rõhuerinevuse alla vastupidises suunas, seejärel annab 24 segamatut tundi mis tahes lekketeele aega end paljastada. Nõelauk, mis on liiga väike, et lühikese joomise ajal nähtavat vett sisse lasta, voolab vaakumit siiski terve päeva jooksul. See on sama põhimõte, mida kasutavad kõige rangemad IPX8 protokollid, kui nad ühendavad keelekümblustesti rõhu-languse sõeluuringuga – aeglased lekked ilmnevad rõhu muutumisel juba ammu enne, kui need ilmuvad märja koena. Telefoni valvava toote puhul on see marginaal erinevus rahuloleva kliendi ja hävinud seadme vahel.

Muud testid, mille kott peab läbima

Veekindlus on vajalik, kuid mitte piisav – suletud kott, mis kaotab telefoni purunenud klambrist, on ikka ebaõnnestunud. Tugikomplekt hõlmab:

Test	Mida see tõestab
Tihendi side ja koorumise tugevus	Kuumtihend või keevisõmblus on sulatatud, mitte lihtsalt pressitud
Sulgrattasõit	Lukk või tõmblukk suleb ka pärast korduvat kasutamist
Tõmbluspael ankrule	Kott hoiab telefoni käes – juhtiv rikkerežiim
Kile selgus ja hõõrdumine	Aken jääb kasutatav puudutamiseks ja pildistamiseks
Ujuvuse kontroll	See hõljub, sihttelefon sees, mitte tühi
UV-, termiline ja soolapihustus	Hüljes elab üle päikese, kuumuse ja merevee hooaja
Funktsiooni kontroll	Läbi filmi toimivad puuteekraan, Face ID ja kõned

Kolmanda osapoole sertifikaat

Majasisene tulemus on tehase sõna; kolmanda osapoole aruanne on tõend, mida ostja saab oma klientidele näidata. SGS-i või QIMA kontrolli ja sertifitseerimist saab korraldada mis tahes programmis ning eriti IPX8 nõude puhul ootavad ostjad üha enam deklareeritud sügavusega testiaruannet, mitte nimekirjale trükitud hinnangut. Kui tegelete hankimisega ja tarnija ei saa seda toota, käsitlege väidet kontrollimata kujul.

Kas veekindel telefonikott võib vee alla minna?

Jah, kui see on selle jaoks hinnatud, ja ainult selle reitingu piires. IPX7 kotti on testitud 1 meetri kõrgusel 30 minutit, mis katab basseini kukkumise või foto tegemiseks pinna all hoidmise. IPX8 kotti on testitud sügavamal või kauem, kuid IPX8-l pole fikseeritud sügavust: tootja deklareerib sügavuse ja aja, seega on oluline number, mis on trükitud reitingu kõrvale, mitte hinnang ise. IPX8 märgistusega kott, millel pole märgitud sügavust, ütleb teile väga vähe.

Sügavus on oluline, sest veesurve tõuseb laskumisel kiiresti, ligikaudu ühe atmosfääri võrra iga 10 meetri kohta. See surve surub tihendit ja kilet, nii et pinnalt täiesti kuiv kott võib lekkida sügavusel, mille jaoks see pole kunagi mõeldud. Aeg loeb ka: hüljes, mis peab vastu lühikest jooki, võib pika snorgeldamise ajal vee sisse pugeda. Soolane vesi ja kloor lisavad veel ühe teguri, sest pärast kasutamist tihendile jäänud jäägid võivad takistada selle järgmisel korral täielikult sulgumist, nii et kiire loputamine värskes vees ja tihendi puhtuse kontrollimine on osa veealuse koti kasutamisest.

Kaks praktilist piirangut üllatavad paljusid kasutajaid. Puuteekraanid ei tööta vee all usaldusväärselt, sest vesi ise segab ekraani tööd, mistõttu kasutavad enamik inimesi vee all olles pildistamiseks telefoni helitugevusnuppe. Ja kott on täpselt nii hea, kui see on suletud: liiv, juuksed või tihendivolt lasevad vett sisse olenemata hinnangust. Seetõttu soovitame enne telefoni usaldamist testida uut kotti ilma telefonita, sulgedes paberrätiku sees ja hoides seda vee all.

Kolmeminutiline test, mida saab joosta iga ostja

Enne näidise kinnitamist – ja lõppkasutajatele mõeldud jaemüügipakendile printimist – on olemas lihtne valideerimisjärjekord:

1. Kuiva tihendi kontroll— pange sisse volditud paberrätik, sulgege ja lukustage tihend ning pigistage õrnalt. Õhusahinat ja nähtavat vahet ei tohiks olla.
2. Sukeldumine— kastke kott ja paberrätik 30 minutiks 1 meetri sügavusele. Pühkige see kuivaks, avage ja kontrollige. Täiesti kuiv paber on pass.
3. Liikumise test— vee all olles raputage seda tugevalt umbes viisteist sekundit, et simuleerida ujumist, seejärel kontrollige uuesti. Staatiline tihendamine ja tihendamine liikumise ajal ei ole sama asi.

Kaks harjumust, mida tasub klientidele edasi anda: korrake regulaarsel kasutamisel või pärast iga kukkumist perioodiliselt kontrolli ja eemaldage kott, mis näitab niiskust. Tihendi terviklikkus halveneb UV-kiirguse, temperatuurikõikumiste ja korduva kasutamise mõjul ning kahjustatud tihend ei taasta oma elastsust.

Toote alus

Need kotid, Sealockistveekindel telefonikottrida, on kõik ehitatud ja kinnitatud ülaltoodud režiimi järgi ning need on OEM-tellimuse jaoks võrdsed lähtepunktid – ükski neist ei ole teistest kõrgemal:

Pilt	Mudel ja tehnilised andmed	Pitser ja hinnang	MOQ
	SL-A064 universaalne IPX8 telefonikott kaameraaknaga- premium PVC + ABS; väline u. 22×11,5 cm, sisemine kasutatav ca. 18,5 × 9 cm; sobib kuni 7,0″; puutetundlik esiaken + sõltumatu tagakaamera aken; Toetatud näo ID; 60–70 g; 45 cm reguleeritav kaelapael.	Kahekordne liuglukk + silikoonriba;IPX8	300
	SL-A101 kahe tihendiga IPX8 telefonikott tagakaamera aknaga— suure läbipaistvusega PVC; välimine 11×17,5 cm, sisemine kasutatav ca. 9,5 × 14,5 cm; sobib kuni 6,5″; toetatud allveefotograafia; 50–60 g; kollane / must / härmatisvalge.	Press-tihendi riba + kokkupandav vahtplastist survevarras;IPX8	300
	SL-A082 (väike) / SL-A083 (suur) Universaalne veekindel telefonikott— premium PVC 0,30–0,35 mm + ABS lukk; kuumtihendatud korpus; 55–75 g; kvalifitseeritud –20°C kuni 60°C; toetatud puuteekraan, näo ID ja kõned.	Kahekordne liuglukk + volditihend;IPX8, kuni 30 m	300
	SL-F170 veekindel tõmblukuga telefonikott- TPU; 2L, ruumi telefonile pluss kaardid, sularaha ja väikesed hädavajalikud asjad; kohandatud logo aktsepteeritud.	Veekindel tõmblukk; HF-keevitatud korpus	500
	SL-A059 veekindel telefonikott ujumiseks— TPU komposiitkangas 500D veekindlal alusel, sujuvalt keevitatud; kohandatud suurused; ujumiseks, vihmaks, mere ääres, surfamiseks ja aerulauaga sõitmiseks.	IPX7 veekindel tõmblukk	500

Nende tihendite taga olevat tehnikat käsitletakse meie artiklisIPX8 veekindla telefonikoti valmistamise juhendja spetsifikatsioonide kontroll-loendit meieOEM-i veekindla telefonikoti kohandamise juhend.

KKK: telefonikoti testimine

K: Mis vahe on IPX7 ja IPX8 testil?
V: IPX7 on fikseeritud – 1 meeter 30 minutiks, eseme ülaosa peab olema vähemalt 15 cm pinna all. IPX8 on pidev sukeldumine üle 1 meetri tootja määratletud tingimustel, sageli 3–5 atmosfääri, seega on deklareeritud sügavus osa nõudest.

K: Miks te ei hinda kotte IPX4 või IPX6 tasemel?
V: Kuna IPX1 kuni IPX6 on pihustus- ja jugatestid – tilkumine, pritsmed ja vooliku allalaskmise tingimused – mitte sukeldamine. Need on jope või kõlari jaoks olulised, kuid kott, mis läbib ainult IPX4, ei ütle ujujale midagi. Veealuseks kasutamiseks mõeldud toote puhul on IPX7 või deklareeritud sügavusega IPX8 ainus asjakohane etalon.

K: Kas kõrgem IPX-number katab automaatselt madalamad?
V: Ei – hinnangud ei ole kumulatiivsed. IPX7 keelekümbluse läbimine ei näita vastupanuvõimet IPX5 või IPX6 veejoa suhtes, kuna püsiv staatiline rõhk ja jõuline suunaga joa on erinevad sissepääsumehhanismid. Mõlemat vajavaid tooteid testitakse ja märgistatakse mõlema jaoks.

K: Kas hankimisel piisab IPX8 märgisest?
V: Ei. Küsige deklareeritud sügavust ja kestust ning testiaruannet. Määratud sügavuseta IPX8 reitingut ei saa kontrollida ja see on selle kategooria kõige levinum ülenõue.

K: Miks te kasutate nii vaakumtesti kui ka keelekümblust?
V: Sest keelekümblusel on pimeala. Nõelauk võib vee all läbida kolmkümmend minutit ja ikkagi ebaõnnestuda. Vaakumi tõmbamine ja selle 24 tunni jooksul hoidmine paljastab aeglased lekketeed rõhukadu – see on sama põhjus, mis põhineb rangete IPX8 protokollide rõhu-languse sõeluuringul.

K: Kas kotte tuleks testida pärast vananemist, mitte ainult uutena?
V: Ideaalis jah. Termiline vananemine, niiskus ja UV-kiirgus enne sukeldamist simuleerivad tegelikku kasutusiga – see on oluline, kuna tihendi terviklikkus halveneb päikese, kuumuse ja korduva kasutamise mõjul.

K: Kas saate korraldada kolmanda osapoole sertifitseerimise?
V: Jah – SGS või QIMA ülevaatus ja sertifitseerimine nõudmisel, mida ostjad peavad üha enam oma klientidele IPX8 väidet tõendama.

K: Kuidas saavad mu kliendid oma kotti kontrollida?
V: Sisestage paberrätik, sulgege see, pigistage, et õhk sahinaks, sukelduge 30 minutiks vee alla, seejärel raputage vee all, et katsetada liikumist. Kuiv paber on pass; igasugune niiskus tähendab koti eemaldamist.
