3000 tõmmet, koormuse all: kuidas testime esimesena ebaõnnestunud kotiosa

Sealocki labori seeria kolmas: tõmbluku eluea tester ja miks tõmblukuga jalgrattaga pingutamine ei ütle teile peaaegu midagi

DONGGUAN, Hiina – [kuu päev], 2026— Küsi ükskõik millisest kotitehasest, kust garantiinõuded pärinevad ja saad sama vastuse, ohates. Mitte kangas. Mitte õmblused. Tõmblukk.

See on mõttekas, kui mõelda, mis on tõmblukk: ainus osa kotist, kus on kümneid liikuvaid komponente, mida kasutatakse mitu korda päevas, iga päev, tavaliselt ühe kärsitu käega, sageli siis, kui kott on mõistuse piiridest mööda topitud. Kõik muu koti peal istub paigal. Tõmblukk töötab äraelamiseks.

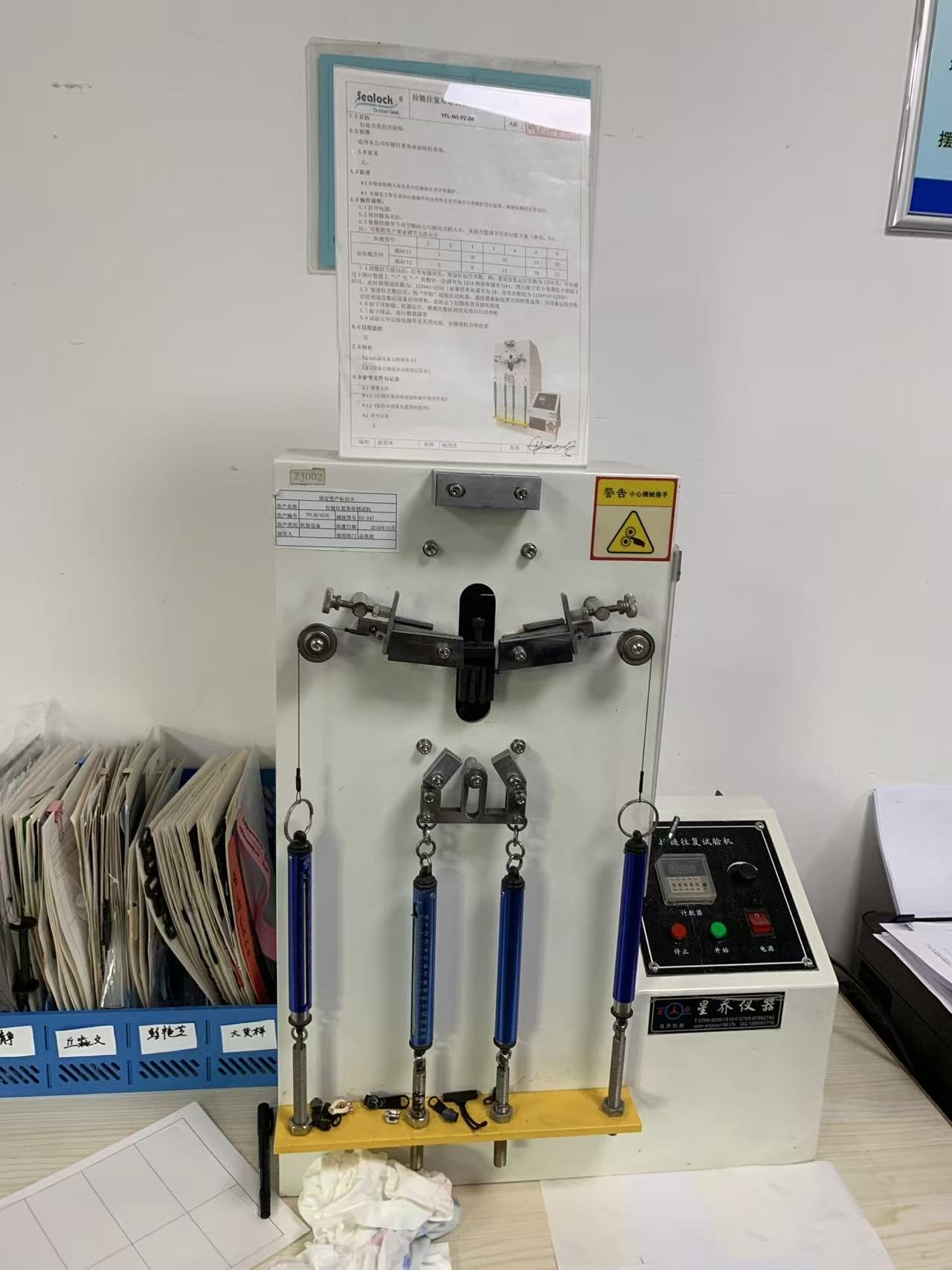

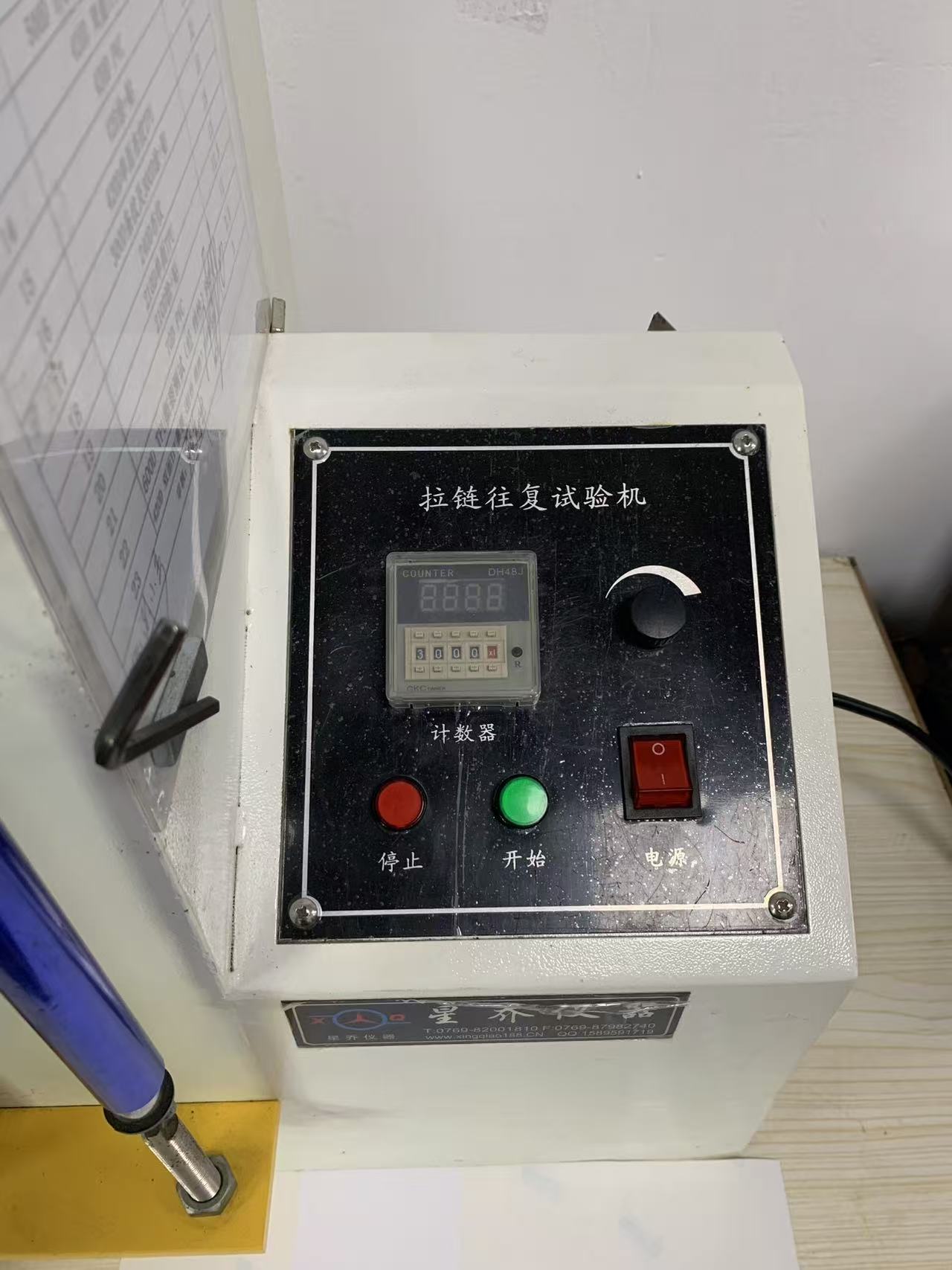

Nii et meie laboris on masin, mille kogu ülesanne on avada ja sulgeda tõmblukke, kuni midagi annab. Fotol on selle loendur seatud 3000 tsüklile. See töötab neid kõiki mõõdetud koormuse all ja peatub siis iseenesest.

Viga, mida enamik tõmbluku "teste" teevad

Siin on asi, mis eristab tõelist tõmbluku testi demonstratsioonist:koormus.

Lihtne on ehitada seade, mis libistab tasasel ja pingevabal tõmblukul tõmmitsat edasi-tagasi. Käitage seda 5000 korda, filmige, pange brošüüri. Häda on selles, et ükski tõmblukk maa peal nii ei ela. Tõeline tõmblukk on iga kord kasutuskorras pinge all — sest kott on täis. Sisu surub väljapoole, kett surutakse liugurit mööda lohistades külili lahti ja mida kõvemini kott on pakitud, seda hullemaks need mõlemad lähevad.

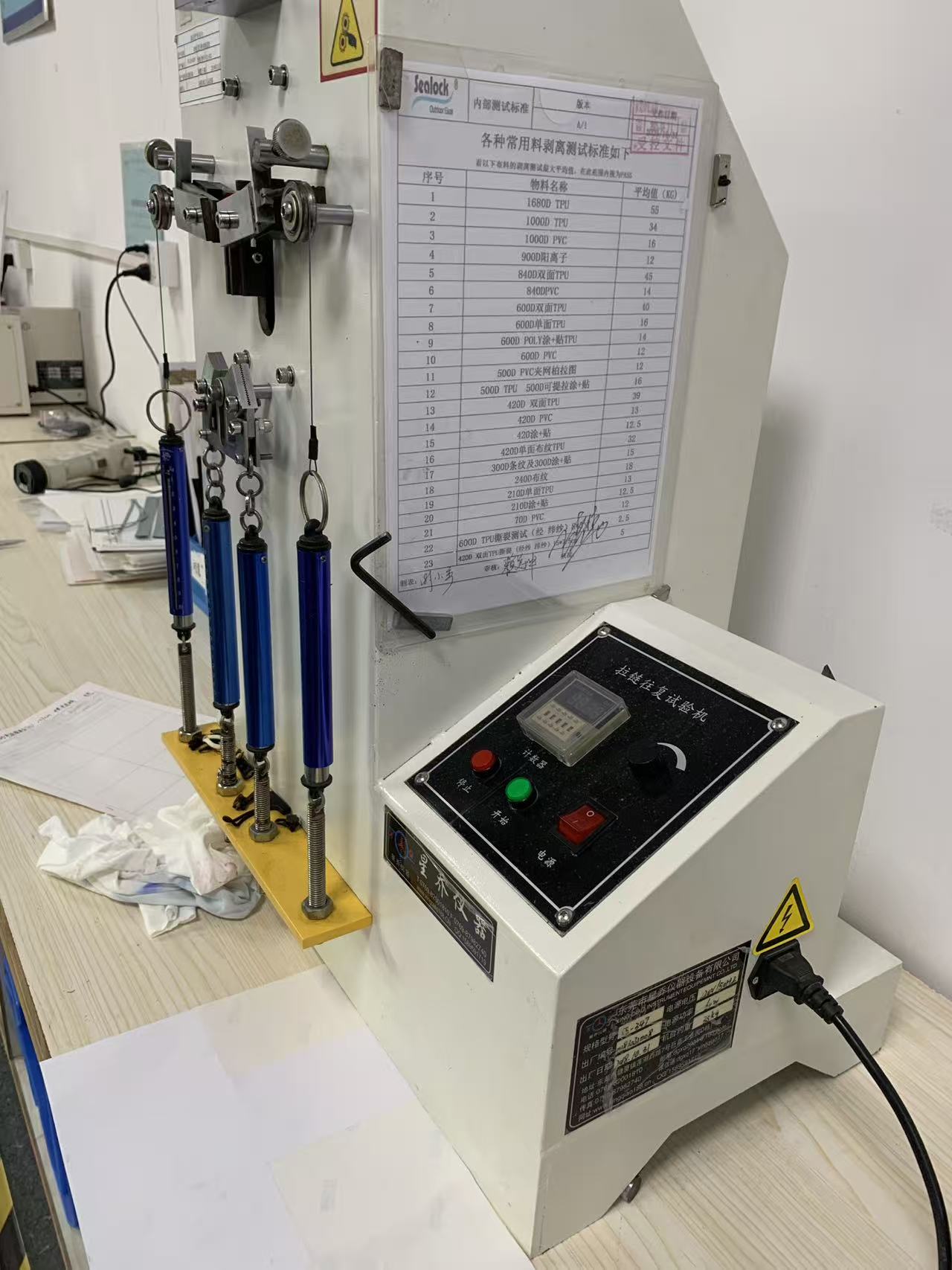

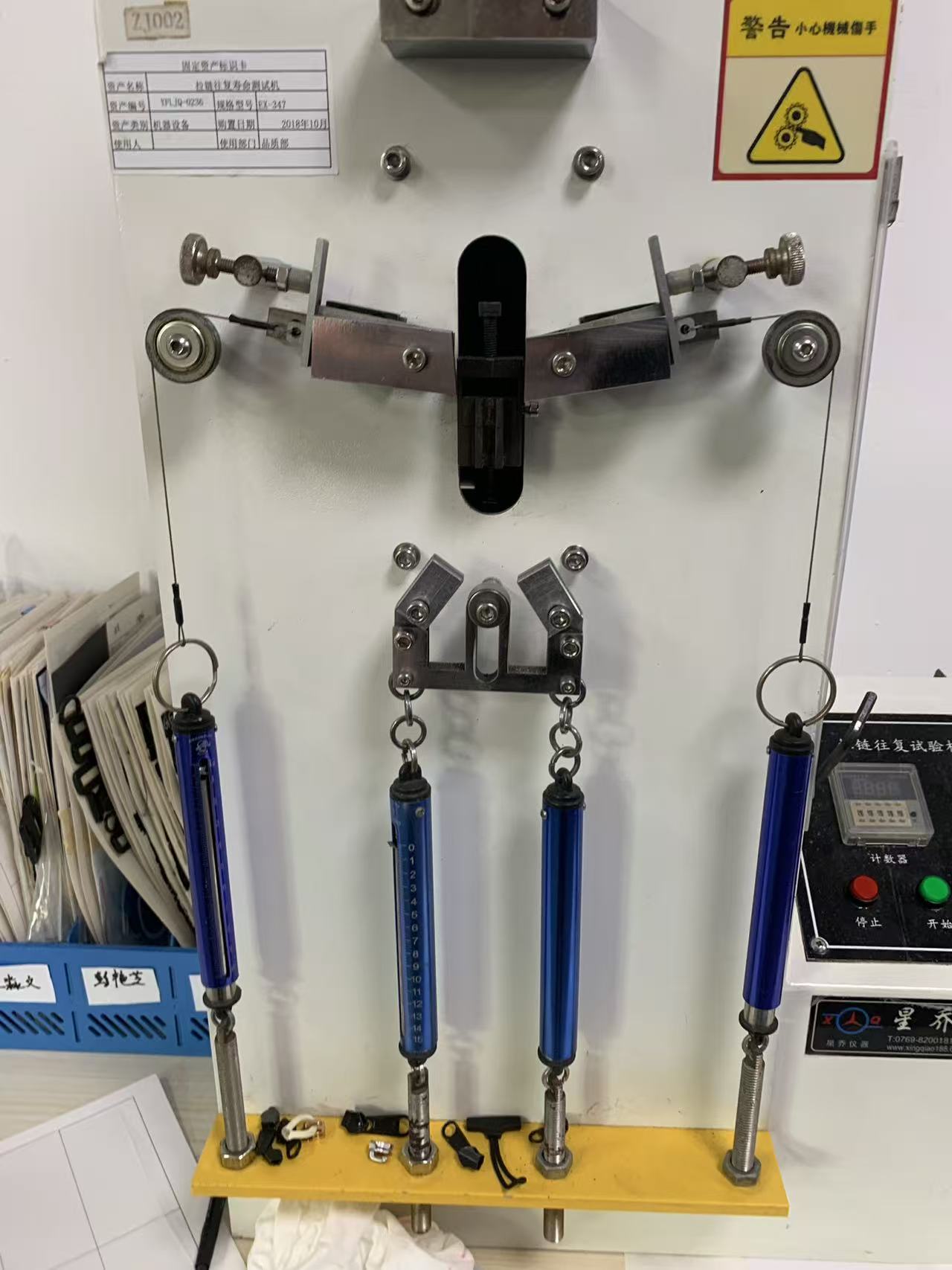

Seetõttu riputab see masin raskuse proovile korraga kahes suunas. Külgjõud (F1) tõmbab keti kaks poolt lahku, simuleerides täidisega kotti, mis püüab oma tõmblukku lahti lõhkuda. Pikisuunaline jõud (F2) töötab piki liikumisjoont, laadides liugurit lohistades. Neli kalibreeritud vedrumõõturit rakendavad ja näitavad neid jõude. Alles siis hakkab masin rattaga sõitma.

Erinevus ei ole akadeemiline. Tühjendatuna tsikliga tõmblukk töötab õnnelikult kümneid tuhandeid tsükleid ega ütle sulle midagi. Sama tõmblukk, mida kasutatakse külgkoormuse all, näitab teile täpselt, kuidas see põllul ebaõnnestub: hambad, mis hakkavad liuguri taga eralduma, liugur, mis laieneb ja lõpetab keti lukustamise, tõmbeklapp, mis väsitab selle kinnitust, teip, mis rebeneb kinnituskohast lahti.

Koormust ei arvata – need on lauale paigutatud tõmbluku suuruse järgi

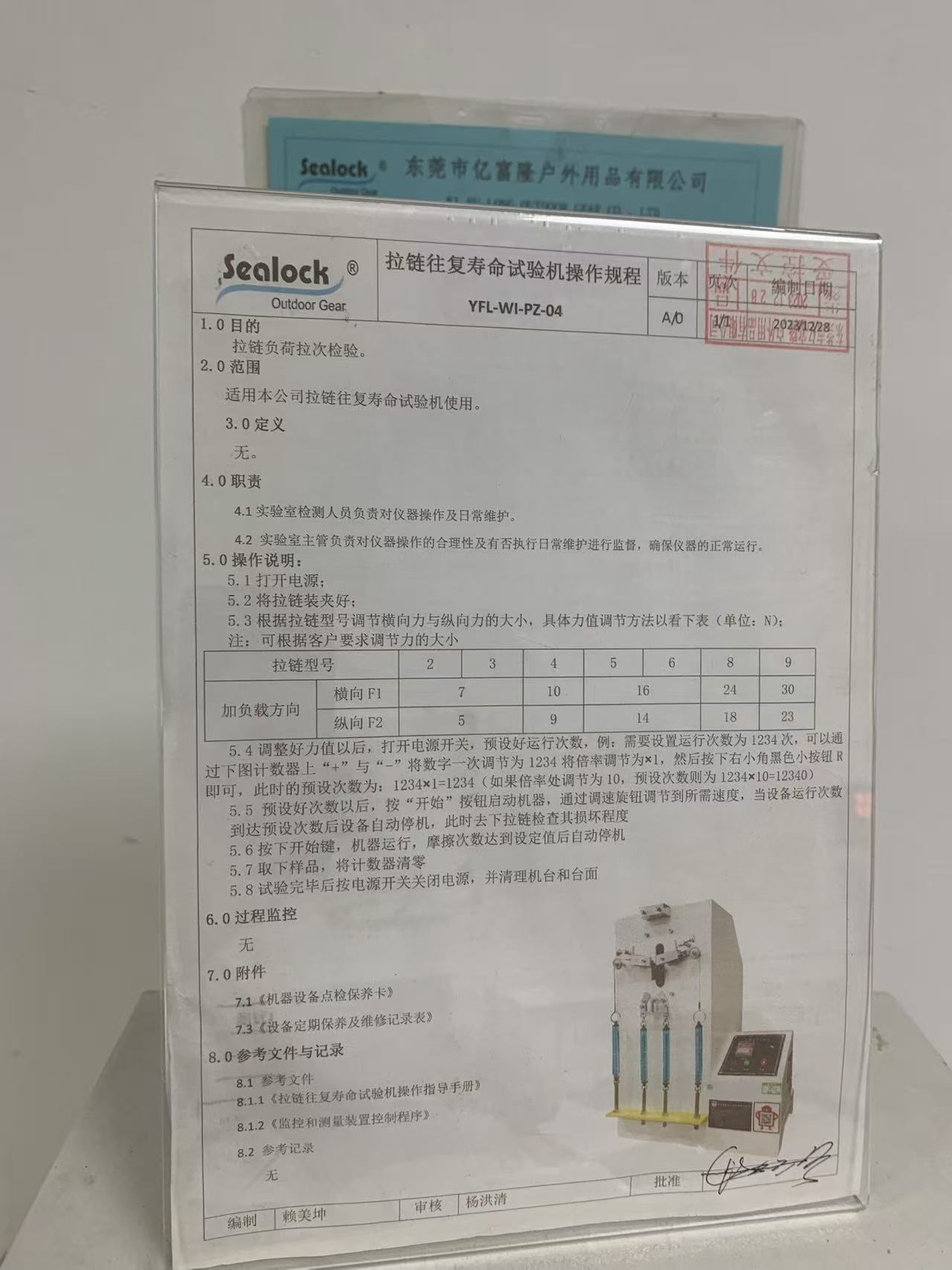

Masin töötab kontrollitud protseduuriga YFL-WI-PZ-04, versioon A/0 ja selle dokumendi keskmes on väike tabel. See määrab iga tõmbluku mõõturi jaoks külgjõu (F1) ja pikisuunalise jõu (F2) njuutonites – kuna #3 tõmblukku dokumendikotil ja #9 tõmblukku tugeval vuhvlil ei ole sama koormuse juures testitud:

• Suurused 2-3:F1 7 N, F2 5 N
• Suurus 4:F1 10 N, F2 9 N
• Suurused 5-6:F1 16 N, F2 14 N
• Suurus 8:F1 24 N, F2 18 N
• Suurus 9:F1 30 N, F2 23 N

Kaks asja, mida selle tabeli juures tasub tähele panna. Esiteks, koormused skaalavad tõmblukuga, nii et test on pigem proportsionaalne kui kõigile sobiv – raskem kett võtab eeldatavasti rohkem aega ja seda testitakse sellisena. Teiseks sisaldab protseduur selgesõnalist märkust:jõu väärtusi saab kohandada vastavalt kliendi soovile.Kui brändi enda spetsifikatsioon nõuab teistsugust koormust või raskemat, kuna nende lõppkasutus on jõhker, on masin seatud pigem nende numbrile kui meie omale. Maja standard peaks olema põrand, mitte lagi.

Kuidas jooks tegelikult käib

Protseduur on piisavalt lühike, et lugeda minutiga, mis on märk testist, mida pigem tehakse kui imetletakse:

• Lülitage toide sisse ja kinnitage tõmblukk kinnituse külge.
• Määrake külg- ja pikisuunalised jõud selle tõmbluku suuruse tabeli järgi või vastavalt kliendi spetsifikatsioonidele.
• Seadke loendurile tsüklite arv, kasutades selle kordajat: 1234 ×1 juures on 1234 tsüklit; sama säte ×10 puhul on 12 340. See on väike mehaaniline detail, mis on rikkunud rohkem kui ühe testi rohkem kui ühes tehases, mistõttu on see just nimelt dokumendis välja toodud, mitte mällu jäetud.
• Vajutage start ja seadke valikukettal kiirus. Masin töötab ja peatub automaatselt, kui jõuab eelseadistatud arvuni.
• Eemaldage tõmblukk ja uurige kahjustusi – see on tegelik tulemus, mitte asjaolu, et see ellu jäi.
• Lülitage loendur nulli, lülitage toide välja, puhastage masin ja pink.

See viimane rida näeb välja nagu majapidamine. See ei ole ainult majapidamine: nullimata loendur näitab, kuidas järgmise inimese 3000-tsükliline test muutub vaikselt 300-tsükliliseks.

Miks see on veekindla varustuse jaoks olulisem kui pagasi jaoks?

Tavaline nailonist mähisega tõmblukk on andestav asi. Veekindlad ja õhukindlad tõmblukud, mida me kuivkottidesse ja jahutitesse keevitame, ei ole ja põhjused on struktuursed.

Need on disainilt jäigemad – tihe, kaetud hammaste haardumine, mis hoiab vett ja külma õhu väljas, muudab need raskeks tõmmata. See takistus tähendab, et iga tsükkel edastab liugurile, lindile ja tõmblapile rohkem jõudu kui pehme tõmblukk. Nendel on ka lindil polümeerkate ja katted võivad pärast piisavat tsüklit voltides või pingepunktis praguneda – ja veekindla tõmbluku katte mõra pole kosmeetiline probleem, see on leke. Lõpetuseks, meie toodetel keevitatakse tõmblukk tavaliselt otse korpusesse, nii et liikuva komponendi ja suletud konstruktsiooni vaheline liides on iseenesest koht, mis peab väsimuse üle elama.

Kõik see tähendab, et veekindla tõmbluku väite aus versioon ei ole "see tihendab". See on "see suleb endiselt pärast hooaega, kui see on märja käega lahti tõmmatud." Ainus viis seda enne saatmist teada saada, on see koormuse all tsüklistada ja seejärel vaatama minna.

Mida me otsime, kui see peatub

Tsüklite arv on seadistus; hilisem ülevaatus on tulemus. Valminud näidise puhul kontrollime, kas kett sulgub ikka täielikult ja lukustub liuguri taha, kas liugur on laienenud või hakanud vahele jääma, kas hambad on deformeerunud või teibist eemale tõmbunud, kas tõmblapakk ja selle kinnitus on terved ning – kaetud veekindlate kettide puhul – kas kattel on pragusid või kulumist mööda murdejoont, kus liugur läbib.

Siin esinev rike ei ole automaatselt tagasilükatud tõmblukk. Sageli on see spetsifikatsioonivestlus: raskem mõõtur koti jaoks, mida hakatakse ületäitma, teistsugune liugur või lukustustüüp, tugevdus otsapiiris, kuhu koorem kontsentreerub, või konstruktsiooni muudatus, mis takistab tõmblukul olemast see koti osa, mis koormat kannab. Mida see kunagi ei tohiks olla, on kliendi tehtud avastus.

Tahtlikult registreeritud, kalibreeritud ja igav

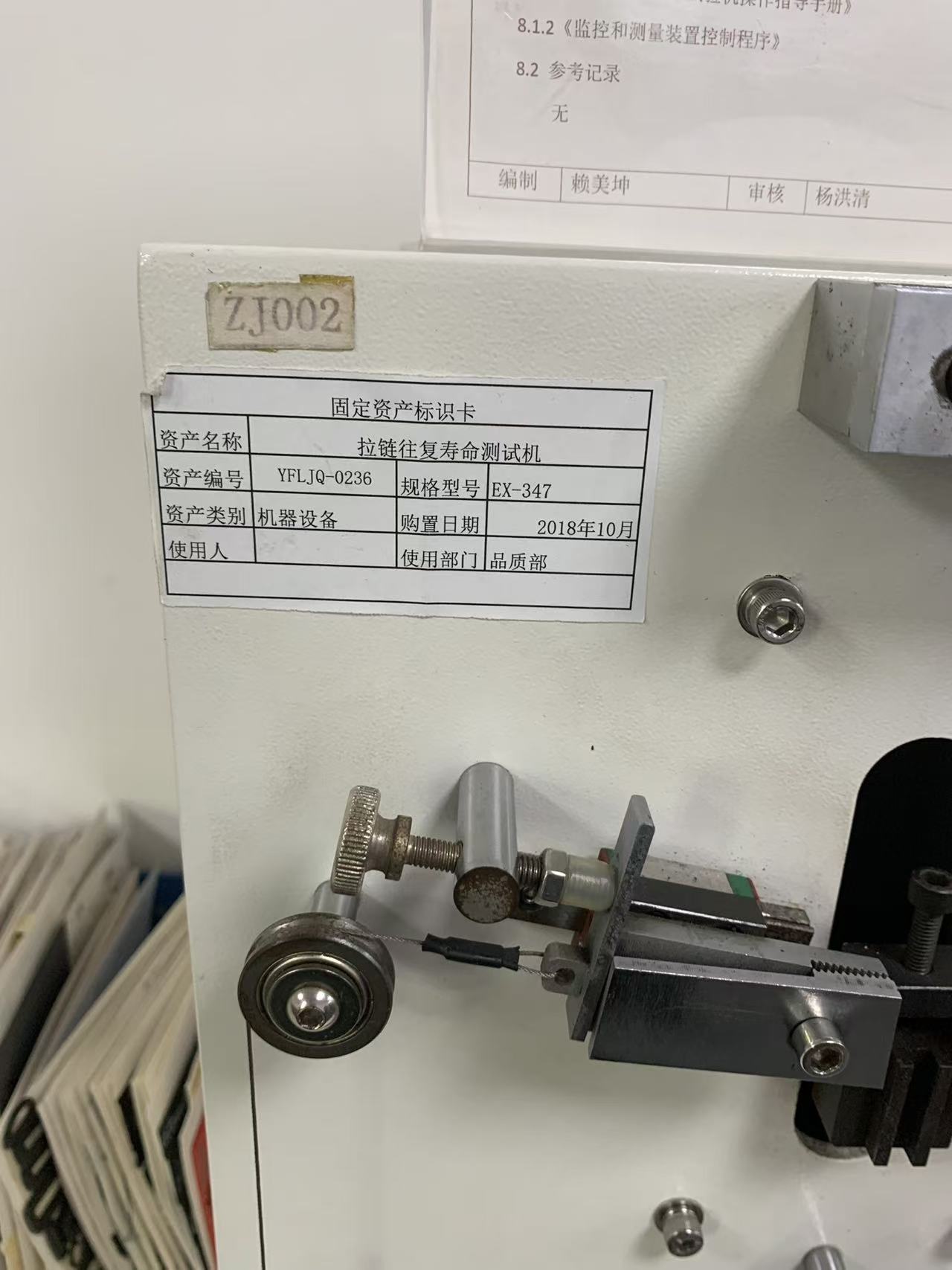

Nagu teistel selle seeria instrumentidel, on ka selle korpusel paberimajandus: varakaart, mis identifitseerib selle ettevõtte varana YFLJQ-0236, mudel EX-347, ostetud 2018. aasta oktoobris ja määratud kvaliteediosakonnale, ning paneelile šabloonitud masina ID ZJ002. Selle kõrval on kalibreerimissilt, mis kalibreeriti 2025. aasta detsembris ja ümberkalibreerimine toimub 2026. aasta detsembris.

See kombinatsioon – nimega omanik, dokumenteeritud protseduur, koormustabel reaalarvudega ja väline kalibreerimine ajastatud tsüklis – võimaldab sellisel lausel nagu "see tõmblukk läbis 3000 tsüklit 16 N külgkoormuse all" kliendi insenerile midagi tähendada. Ilma selleta on sama lause lihtsalt ilus ümmargune number.

Veel üks leht seinal

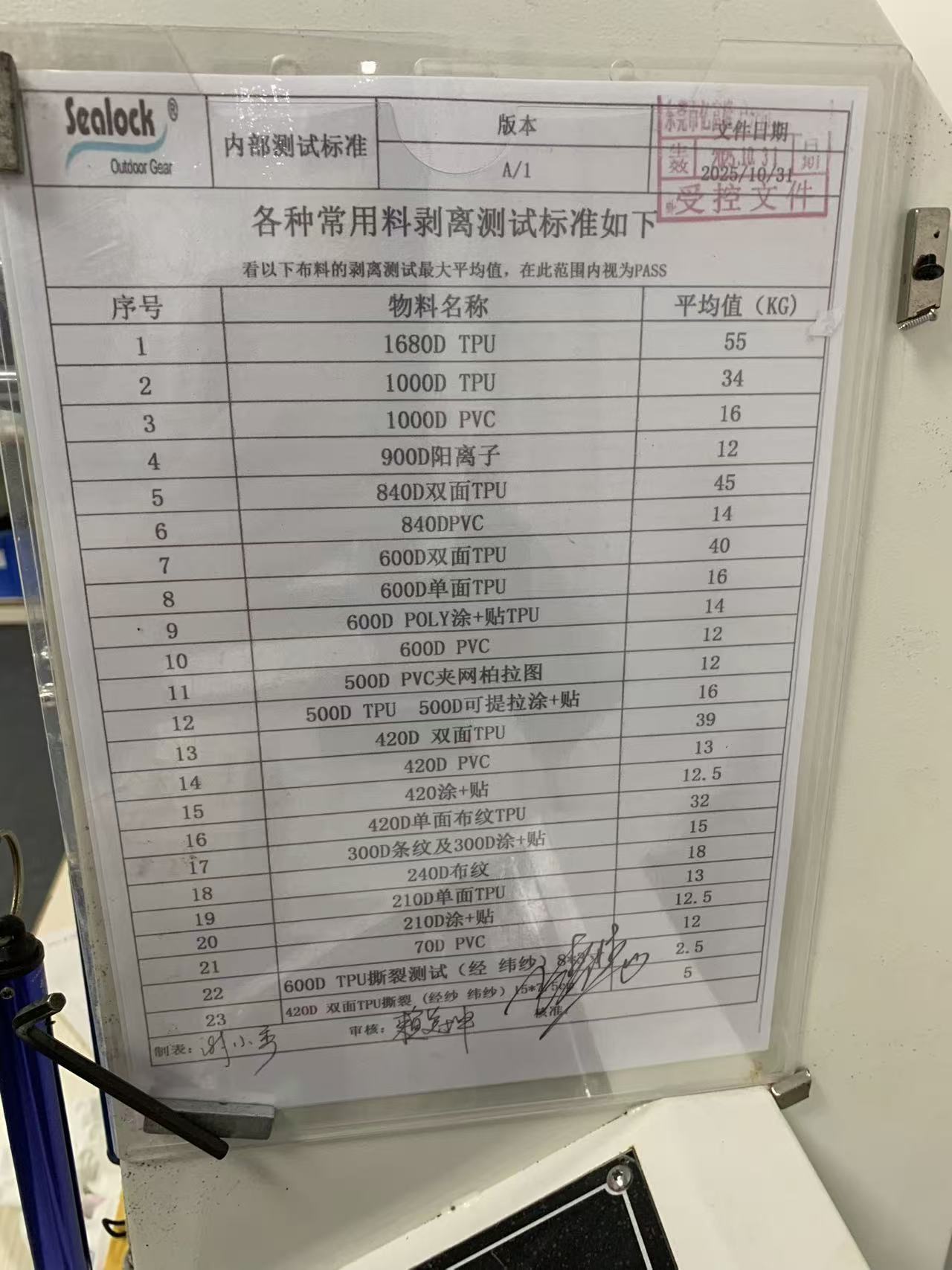

Kui vaatate sellest masinast fotodel mööda, on selle kõrval veel üks kontrollitud dokument: sisemine testistandard, mis loetleb enam kui kahekümne meie rutiinselt kasutatava materjali – 1680D TPU, 840D kahepoolne TPU, 600D ühe- ja kahepoolse laminaadiga PVC, pluss- ja kahepoolsete laminaatidega – vastuvõetavad väärtused kilogrammides. rebenemistugevuse kriteeriumid allosas. See kuulub teisele instrumendile ja see on selle sarja järgmise artikli teema.

Kuid siin tasub liputada, sest see vastab küsimusele, mida inimesed tehaselt harva küsivad:mis number läheb läbipääsuks?Testimine on vaid pool kvaliteedikontrollist. Teiseks pooleks on kirjalike, ülevaatusega kontrollitud vastuvõtukriteeriumide olemasolu – nii et tulemust võrreldaks eelnevalt kokkulepitud asjaga, mitte sellega, mida isik, kelle käes olev isik lootis, lootis.

Sealocki kohta

2003. aastal asutatud Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.) on kõrgsageduskeevitatud veekindlate kottide, pehmepoolsete jahutuskottide ja täispuhutavate veevarustuse tootja, mille tootmisbaasid asuvad Hiinas Dongguanis ja Vietnamis Ho Chi Minhis. Ettevõttel on ettevõttesisene testimislabor registreeritud, väliselt kalibreeritud instrumentide, kontrollitud tööprotseduuride ja dokumenteeritud sisemiste vastuvõtustandarditega, mis toetavad materjalide kinnitamist, tootearendust ja OEM- ja ODM-programmide tootmise kvaliteedikontrolli kogu maailmas. Selle süsteemid ja sertifikaadid hõlmavad ISO 9001, BSCI, SMETA ja GRS.

Ärikontakt: info@sealock.com.hk
