Sealocki laboris: pagasi võnkumise löögi tester (XE-I09BA)

Peaaegu iga katastroofiline kotirike, millest ostja kuuleb, saab alguse samast kohast: kohast, kus rihm, käepide või D-rõngas puutuvad kokku kerepaneeliga. Kangas rebeneb keskelt harva. Tõmblukud lõhestavad ketti harva. Ebaõnnestunud on ankur – mõne ruutsentimeetri pikkune keevitatud plaaster, varraste või lindi aas, mis peab tuhandeid kordi kandma kogu laaditud koti raskuse painduvale seinale koormusel, mis ei ole kunagi püsiv ega ennustatav. Sellepärast ennustab staatiline tõmbetest, ükskõik kui muljetavaldav kui ka see annab, väljade tootlust halvasti. Liiges, mis elab üle ühe 80 kg tõmbe, võib 8 kg dünaamilise tõuke 400 tsükli korral siiski ebaõnnestuda, sest väsimus ja tipptugevus on erinevad füüsikad.

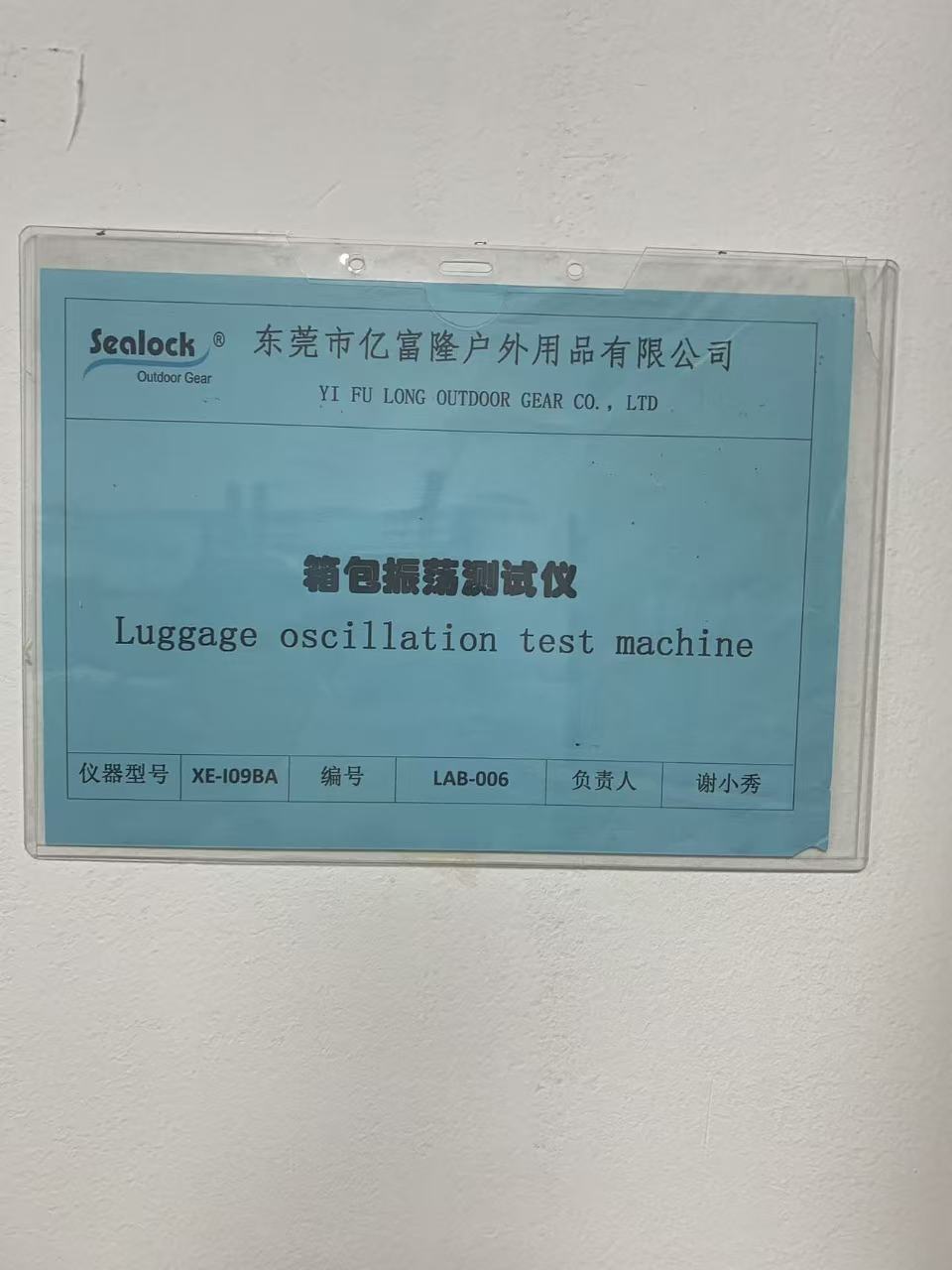

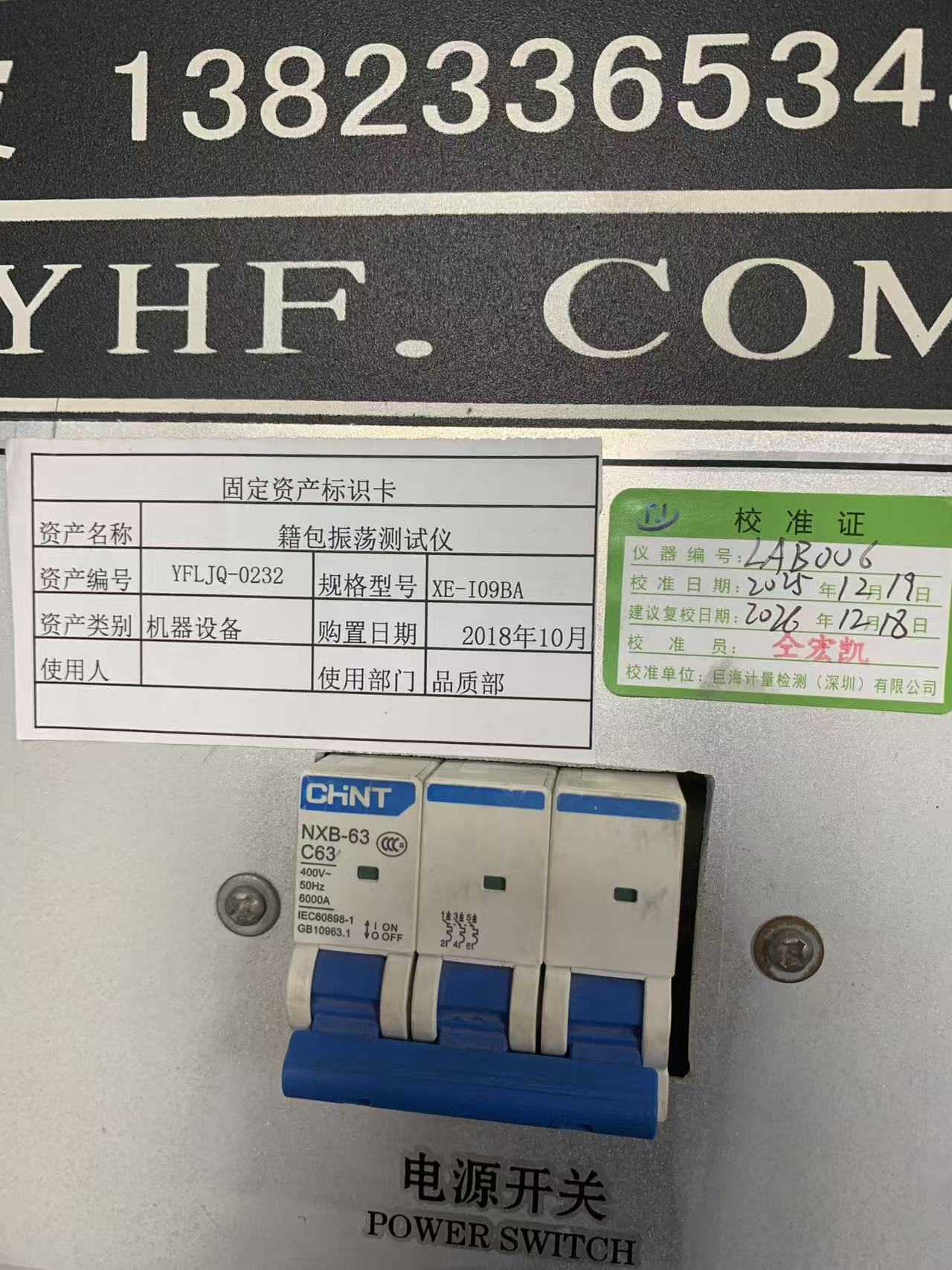

Masin, mis eraldab need kaks maailma meie laboris, on pagasi võnkumise löögi tester — vara YFLJQ-0232, mudel XE-I09BA, instrumendi number LAB-006, on meie kvaliteediosakonnas kasutusel alates 2018. aasta oktoobrist ja viimati väliselt kalibreeritud 19. detsembril 2025. Standardne korduskalibreerimine toimus 2018. detsembril. YFL-WI-PZ-03, redaktsioon A/0, 28. detsember 2023. Selles artiklis kirjeldatakse, mida masin tegelikult teeb, miks on test kõrgsageduskeevitatud veekindlate kottide puhul olulisem kui tavapäraselt õmmeldud pagasi puhul ja mida peaks hankimishaldur küsima, kui ta näeb lehel "võnkumise mõju testitud spetsifikatsiooni".

Mida "võnke mõju" tegelikult tähendab

Testi on petlikult lihtne kirjeldada ja üsna raske hästi teha. Kott laaditakse kindlaksmääratud raskuseni ja riputatakse seejärel masina külge mis tahes uuritava komponendi külge – üks ülemine käepide, paar õlarihma, veoaas, täielikult väljavenitatud käru käepide. Löögipea tõstab laaditud koti läbi kindlaksmääratud käigu ja vabastab selle. Gravitatsioon teeb ülejäänu. Kott kukub ja pea ülaosas olev summutatud vedrukoost neelab ja seejärel tagastab kukkumise energia, nii et proovi ei kukutata lihtsalt üks kord maha, vaid see suunatakse pidevasse tõusev-langevasse võnkumisse. Iga tsükkel saadab lööklaine mööda rihma alla kinnituspunkti, seejärel laadib selle täielikult maha. Laadige, lööge, laadige maha, korrake.

Hiina kergetööstuse meetodi standard, mis seda vormistab, QB/T 2922-2018Korpus ja kott — raputamislöögi katsemeetod, kirjeldab põhimõtet kui koti laadimist kindlaksmääratud raskusega, selle tõstmist käepidemest, õlarihmast või täielikult välja sirutatud käru käepidemest läbi seatud käigu, laskmist sellel vabalt raskusjõu mõjul langeda ning vedru kasutamist löögienergia neelamiseks ja vabastamiseks, nii et kott kogeb korduvat kokkupõrget ja võnkumist – testides sellega käru käepideme, rihma ja kere raputus-löögi vastupidavust. Seade on täpselt määratletud: alumise iminapa, ülemise summutusploki, löögivarda ja standardse kinnituse kombineeritud mass on 8,1 ± 0,2 kg, ühesuunaline käik on 150 ± 5 mm ja ülemise iminapa juures olev mürasummutusseade annab kokkusurumisel vedrujõu 110 ± 10 N. Juhtsüsteem peab võimaldama löögisageduse reguleerimist, tsüklite arvu seadistamist ja registreerimist ning peab masina automaatselt seiskama, kui proov katse ajal kukub.

See viimane klausel on olulisem, kui välja paistab. Automaatne seiskamine proovi kukkumisel ei ole mugavusfunktsioon – see muudab tsükliloenduse kehtivaks andmepunktiks. Kui rihm rebeneb tsüklis 612 ja masin vasardab tühja seadet seni, kuni see jõuab eelseadistatud väärtuseni 1500, ei ütle aruanne midagi kasulikku. Kuna masin peatub eraldumise hetkel, loenduri näitonselle liigese väsimusea.

Masin meie korrusel

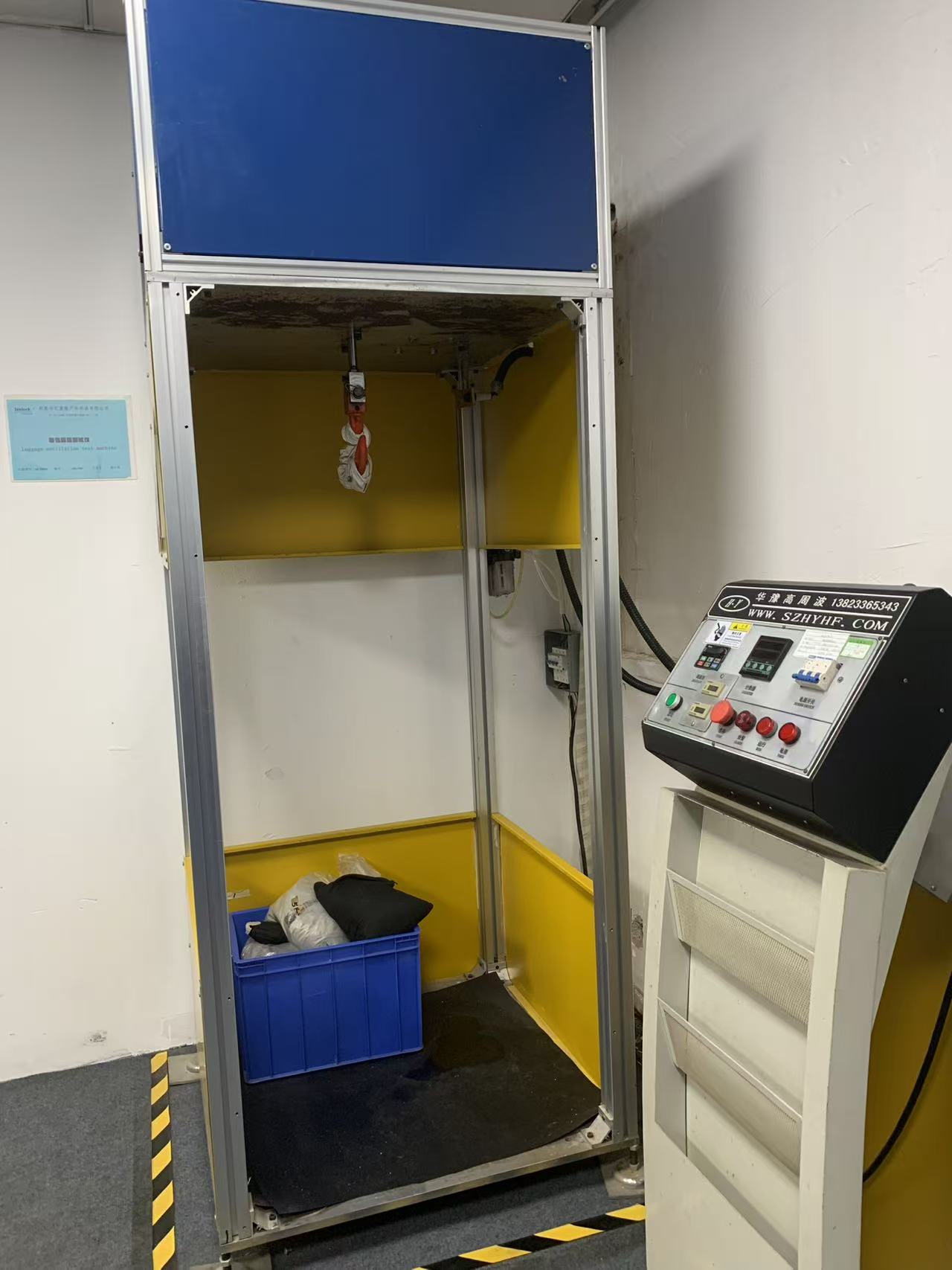

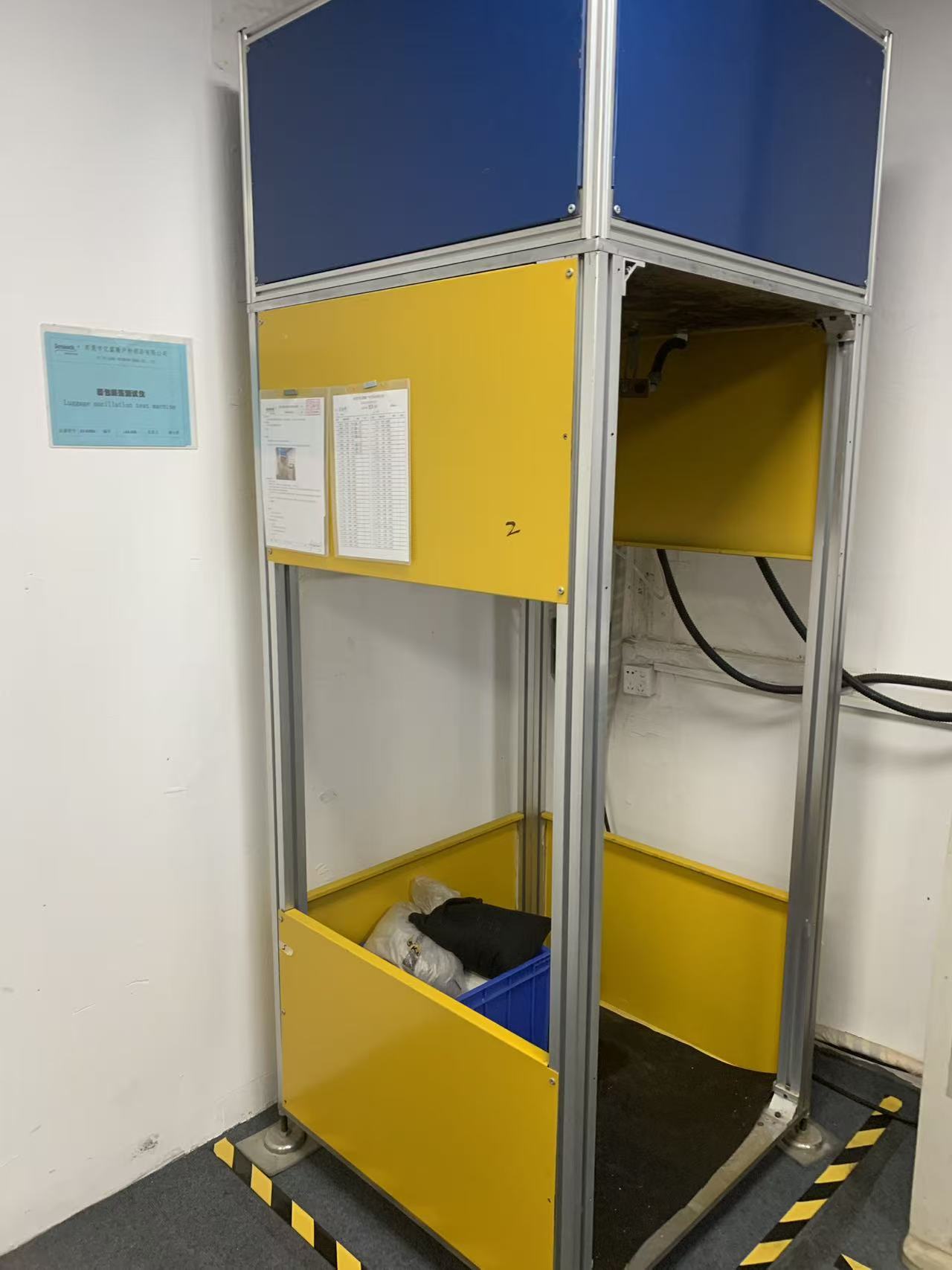

Meie üksuse ehitas Shenzheni kõrgsagedusseadmete tootja ja see on tahtlikult ebaglamuurne. Katsekamber on ekstrudeeritud alumiiniumraam, millel on kollased ja sinised täitepaneelid, mis on avatud tööküljelt ja kaetud tugeva kummimatiga, et vältida tagasilööke. Löögipea ripub ülemise risttala küljes; selle all on proov ja põhjas asuvas aedikus kalibreeritud liivakotid, mida kasutame koti katsetamiseks nimikoormuseni. Hingedega uks sulgeb töökülje enne jooksu algust, mis on ainuke asi, mis operaatori ja suurel kiirusel liikuva 20 kg kaaluva koti vahel seisab.

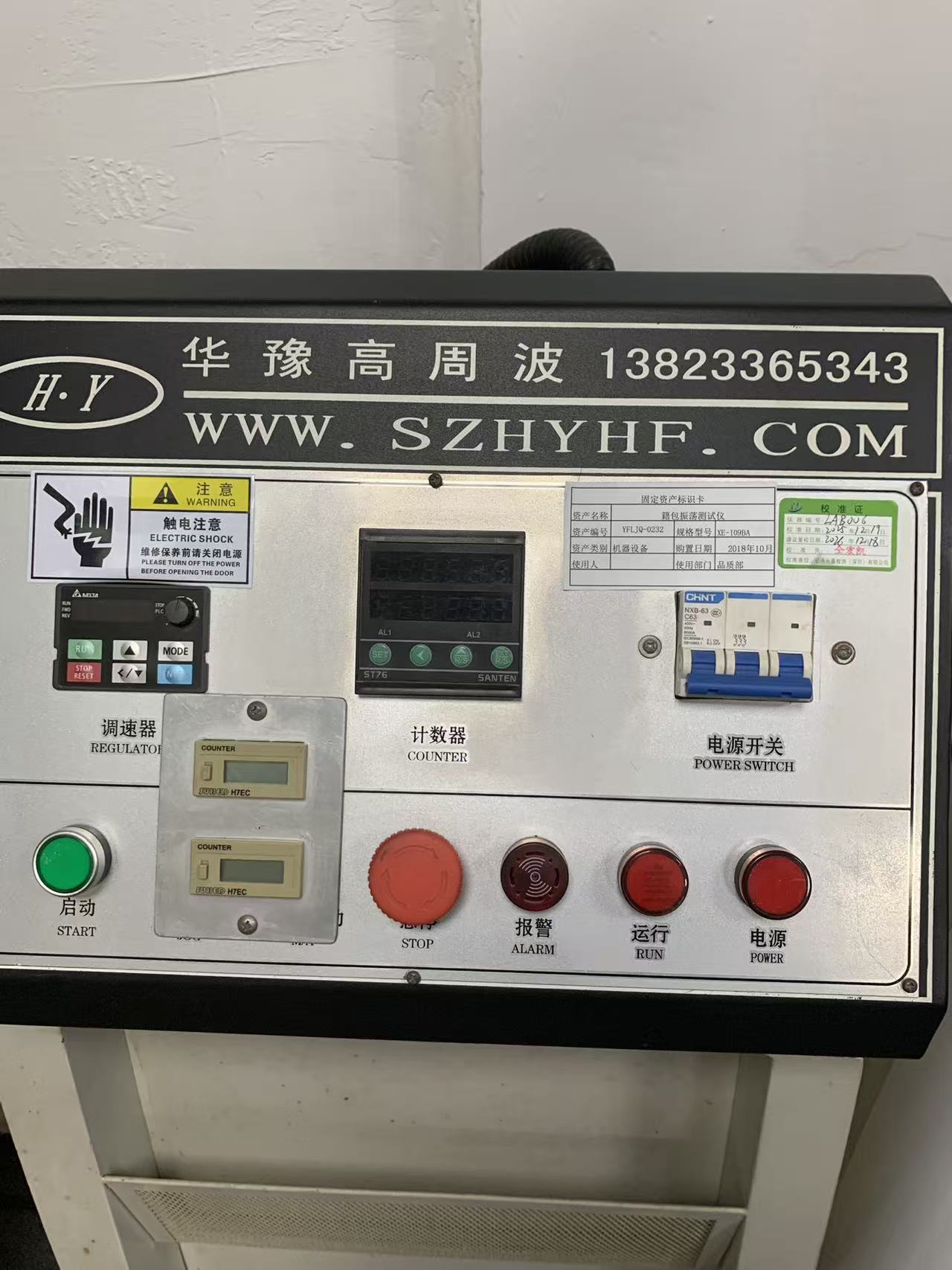

Juhtpult asub väljaspool puuri. Selle paigutus ütleb teile täpselt, kuidas test läbi viiakse: kiiruse regulaatorina toimib vasakul asuv Delta muutuva sagedusega ajam, keskel on kahe häirekanaliga digitaalloendur SANTEN ST76, kaks FUJI H7EC elektromehaanilist loendurit registreerivad kumulatiivseid tsükleid sõltumatult programmeeritavast ja kolmepooluseline CHNT N63B-63 VX N640 katkestuskiirus C53B-630. Hz 6000 A katkestusvõimega tegeleb sissetuleva võimsusega. Nende all on käivitusnupp, ülisuur seenepeaga hädaseiskamine ning häire-, jooksu- ja toiteindikaatorid.

Dubleeritud loendurid on seal põhjusega. Programmeeritav loendur peatab masina sihttsüklil; mehaanilised loendurid koguvad masina eluigatsükleid ja annavad ristkontrolli, kui kellelgi tekib kahtlus, kas käik lähtestati katse keskpaigas. Kui kliendi kolmandast osapoolest audiitor küsib, kuidas me teame, et aruanne kajastab täielikku käitamist, on see vastus, millele osutame.

Kuidas seda juhime: SOP YFL-WI-PZ-03

Masinale postitatud kontrollitud protseduur on lühike ja kõik selles sisalduvad klauslid on olemas, kuna keegi on selle kunagi valesti teinud.

Operaator ühendab 220 V toiteallika, avab kambri ukse, riputab proovi – juba nimikaaluni laaditud – vastava kinnitusvahendi abil löögipea külge ja kinnitab, et uks on korralikult suletud, enne kui midagi liigub. Seejärel programmeeritakse loendur: lähtestusklahv kustutab eelmise käitamise, tõstu- ja juurdekasvuklahvid määravad sihttsüklite arvu ning režiimiklahv valib loendusfunktsiooni. Alles pärast eesmärgi seadmist keerab operaator kiiruseregulaatori miinimumini, vajutab starti ja tõstab seejärel aeglaselt kiirust vajaliku katsekiiruseni. Kiirusel käivitamine on keelatud, kuna järsk esimene löök annab löögi, mida standard pole ette näinud, ja võib põhjustada vale varajase rikke pigem kinnitusseadmes kui testitavas ühenduskohas.

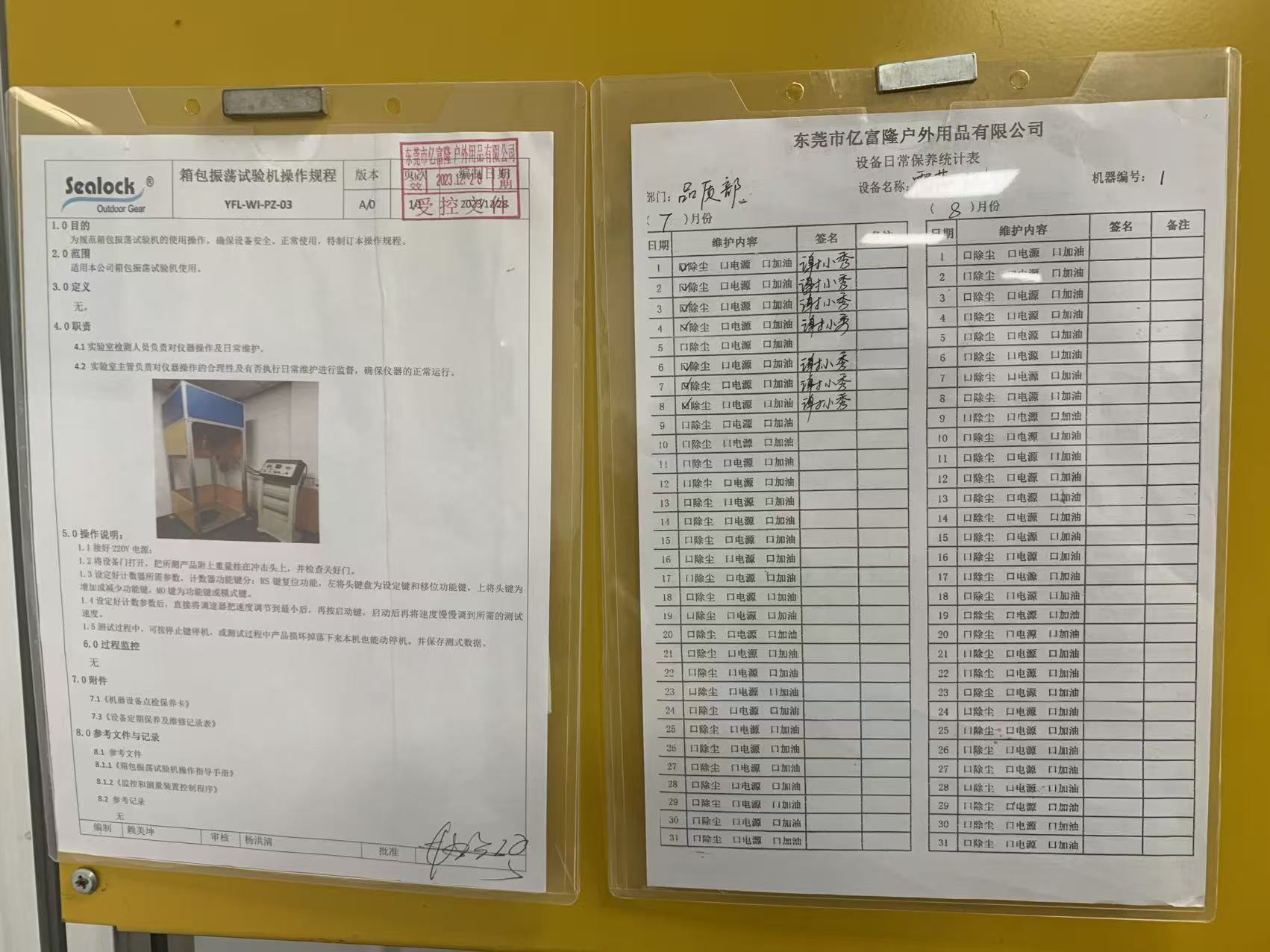

Töötamise ajal saab operaator igal ajal masina stoppklahviga peatada. Kui proov puruneb ja kukub maha, peatub masin ise. Seejärel registreeritakse testi andmed. SOP määrab töö ja rutiinse hoolduse laboriinspektorile ning mõlema järelevalve laborijuhendajale ning seda toetab igapäevane hoolduspäevik – tolmu eemaldamine, võimsuse kontroll, määrimine –, mis allkirjastatakse päevast päeva.

Koormus ja tsüklite arv: millised peaksid olema numbrid

Meetodistandard määratleb, kuidas kotti raputada; tootestandard määrab, kui kõvasti ja kui kaua. Kaasaskantavate kottide jaoks, mis on QB/T 1333-2018Käekott ja seljakott, mis määrab katsekoormuse vastavalt koti korpuse mahule, mitte vastavalt toote spetsifikatsioonidele, nagu seda tehti varasemas 2010. aasta väljaandes, ja mis hindab ainult õlarihma, kus ühel käepidemel ja õlarihmal on kattuv õmmeldud piirkond. Tüüpiline kaubanduslik testimine kestab 400 tsüklit kahe õlarihmaga 6 kg määratud koormuse all ning käepidemeid hinnatakse vastavalt nende koormuse ja tsükli kombinatsioonile.

Nelisada tsüklit on põrand, mitte lagi, ja see on kalibreeritud pigem igapäevaseks käekotiks kui 60-liitriseks kuivaks kottiks, mis visatakse kümneks aastaks paadi tekile. Meie sisemise kandevõime nõue on 1500 tsüklit ja rohkem ning ekspeditsiooni- ja mereprogrammide puhul käitame oluliselt suuremaid loendusi, kui koormad on määratud pigem koti nimimahust kui standardse mahutabeli järgi. Kui kliendi enda protokoll määrab teistsuguse kombinatsiooni – raskema koormuse vähemate tsüklitega, et simuleerida pagasi käitlemist, või kergemat koormust palju suurema arvuga, et simuleerida pendeldamist –, võtab masin lihtsalt need numbrid. Kiirus, koormus ja tsükli sihtmärk on kõik operaatori seatud, mis seisnebki selles, et seade on ettevõttesiseselt olemas, selle asemel et väljastpoolt testimispesasid osta.

Miks on see test keevitatud veekindlate kottide puhul erinev?

Siin erineb veekindel hammasrataste tehas tavapärasest pagasitehasest. Õmmeldud kotil on õlarihma ankur õmblusse haaratud vööaas, mis on tugevdatud pulgaga. Ebaõnnestumise režiim on niidi hõõrdumine ja järkjärguline õmbluse väljatõmbamine ning see annab endast teada: õmblused lõdvenevad, silmus kaldub, ostja märkab enne lahti laskmist.

Kõrgsageduskeevitatud kotil ei ole ankru juures õmblusi üldse või on õmblused dekoratiivsed ja tegelik koormuse tee kulgeb läbi keevitatud plaastri, mis on ühendatud kerepaneeli TPU- või PVC-pinnaga. See liigend ebaõnnestub koorumise, mitte hõõrdumise tõttu ning koorumise ebaõnnestumine on vaikne ja äkiline. Kergelt külmalt jooksnud keevisõmblus – ebapiisav püsivus, saastunud pind, stants, mis on millimeetri murdosa võrra paralleelselt triivinud – läbib mugavalt staatilise tõmbetesti ja seejärel kihistub plaastri servas kuskil tsükli 300 ja tsükli 900 vahel, sest iga võnketsükkel liigub sama ahela esiserva.

See on rike, mis genereerib arvustusi, mille iga kategooria juht ära tunneb: kott, mis oli terve hooaja ja seejärel "rihm tuli just koti küljest lahti", mille järel oli puhas, kulumata plaastri piirjoon. Samuti on oluline, et aveekindlusrike ja mitte ainult tugevustõrke, sest osaliselt kooritud plaaster avab lekketee läbi näomaterjali juba ammu enne selle täielikku eraldumist. Kott võib hakata vett õla ankrust sisse laskma, kandes samal ajal oma koormat ideaalselt.

Sellepärast võnketester jaarvutipõhine tõmbe- ja koorumise testerloetakse pigem koos kui eraldi. Koorimistestimine annab meile keevisõmbluse staatilise sideme tugevuse kilogrammides meie sisemise materjalitabeli vastu; võnkumistestimine annab meile teada, kas see side püsib dünaamilise, korduva, üheservalise koormuse geomeetrias, mida see tegelikult kasutusel näeb. Keevisõmblus võib olla tugev ja siiski väsimatu, kui plaastri geomeetria koondab koorumise ühte nurka. Alles teine ​​test leiab selle.

Mida me vaatame, kui jooks lõpeb

Lõpetatud tsüklite arv on läbimise tingimus, mitte läbimise tulemus. Kui loendur peatub, tuleb proov alla ja seda uuritakse kirjaliku kontrollnimekirja alusel: käepideme, rihma või ankruplaastri eraldumist või osalist eraldamist ei toimu; keevitatud sarruse servade kihistumine või tõusmine puudub; lukkude, liugurite, D-rõngaste või trigliide murdumine, deformatsioon või pragude puudumine; ei katke niit ühelgi tugevdusõmblusel; kere paneeli moonutamine koormuspunkti ümber puudub; ja kärusüsteemiga kottide puhul veel sujuvalt välja- ja sissetõmbuvat ning positiivselt lukustuvat käepidet.

Kõik, mis pole eraldatud, salvestatakse ikkagi. Plaastri serv, mis on 1500 tsükliga kahe millimeetri võrra tõusnud, on möödalaskev kott ja tõrge ning see taandub keevitusparameetrite probleemiga, mitte aga allakirjutamisega. Kui test on destruktiivne või proov on märgistatud, pannakse proov karantiini ja see ei sisene uuesti müüdavatesse varudesse.

Kus see asub laiemas QC ahelas

Ükski instrument ei sertifitseeri kotti. Võnkumistester katab dünaamilise koormuse vastupidavuse kinnituspunktides ja see liigub igas suunas:tõmblukuga edasi-tagasi eluiga testerviib sulgemise läbi 3000 tsüklit suurusele sobiva külg- ja pikisuunalise koormuse all; ahõõrdumise testerjahõõrdumise värvipüsivuse testerkäsitleda pinna vastupidavust ja viimistluse ülekandmist; aprogrammeeritav temperatuuri- ja niiskuskambervananeb materjali, mis on seatud kuuma-niiske ja miinuskraadidega, enne kui mehaanilisi omadusi uuesti kontrollitakse. Seejärel katsetatakse kogu koostu kahetunnise või kauem kestva täieliku veesukelduse testimiseks sukeldatavate toodete puhul või tugeva vihma ja veejoa testimiseks toodete puhul, mis peavad vastu pigem vihmale kui kastmisele.

Käimas võnkumistestipärastkliima vananemine on üks paljastavamaid jadasid, mis ostjale kättesaadavad on, ja seda tasub selgesõnaliselt täpsustada. Liimiga ühenduskohad ja mõned TPU-kile klassid kaotavad pärast seitsekümmend kaks tundi kuuma-niiske kokkupuudet märkimisväärse koorumistugevuse. Rihmaankur, mis peab vastu 1500 tsüklit uuena ja 600 tsüklit pärast vananemist, ütleb teile midagi, mida ükski toatemperatuuri test kunagi ei tee.

Mida ostjad peaksid küsima

Spetsifikatsioonilehel olev "võnkumine testitud" ei tähenda midagi, kui selle taga pole nelja numbrit: koormus kilogrammides, tsüklite arv, testitud komponent ja aktsepteerimiskriteeriumid. Küsi kõiki nelja. Küsige, kas loendus saavutati või kas masin peatus automaatselt varakult. Küsige, kas kotti testiti uuena või pärast keskkonna konditsioneerimist. Ja konkreetselt keevitatud toodete puhul küsige, kas katsejärgne kontroll hõlmas keevitatud sarruslaikude servade tõstmist, sest tarnija, kes kontrollib ainult eraldumist, teatab juba kooruma hakanud koti läbimisest.

OEM- ja ODM-programmide puhul määrame need parameetrid arendusetapis ühiselt, käivitame need esimestel artiklitel enne tööriistade külmutamist ja kordame neid tootmise ajal. Kui nõutakse kaubamärgi enda protokolli või kolmanda osapoole laboriaruannet, saavad ettevõttesisesed andmed eelsõelaks: leiame probleemi pigem 700. tsüklist oma korrusel kui SGS-i või QIMA aruandest kolm nädalat enne saatmist.

Korduma kippuvad küsimused

Kas võnkumise katse on sama, mis kukkumistesti?

Ei. Kukkumistestiga hinnatakse, mis juhtub koti ja selle sisuga ühe kontrollimatu löögiga vastu kõva pinda. Võnkumistestimisel hinnatakse kandepunktide väsimust sadade või tuhandete kontrollitud laadimis- ja vabastamistsüklite käigus. Nad leiavad erinevaid rikkeid ja kott saab mugavalt ühest mööda minna, samas kui teisest veab.

Kas see masin saab testida nii pehmet jahutit või kuivakotti kui ka seljakotti?

Jah. Kinnitusseadme külge saab riputada kõike, millel on kindlaksmääratud kandepunkt – kuival kotil ühe tõmbekäepide, jahedamal seljakotil kaks õlarihma, mantli ülemine käepide. Pehme küljega tooted on polsterdatud kinnituse kontaktipiirkonnas, nii et klamber ei hõõruks rihma ega tekita valet riket pigem haardes kui ühenduskohas.

Millist koormat tuleks kasutada, kui kotil puudub avaldatud mahutavus?

Tootestandard tuletab selle koti korpuse mahust. Praktikas eelistame välisvarustuse puhul katsetada nimivõimsusega, mille bränd tegelikult oma pakendile prindib, millele lisandub marginaal, kuna seda numbrit käsitleb tarbija loana.

Kas läbitud tulemus garanteerib, et kott põllul ei vea?

See tagab, et konstruktsioon ja protsess, nagu proovid võeti, ületasid kindlaksmääratud väsimusläve. Põllu vastupidavus sõltub ka tootmise järjepidevusest, mistõttu võnketesti tehakse pigem tootmisnäidistel kui ainult kuldsel proovil ning miks jälgitakse protsessisiseseid keevitusparameetreid iseseisvalt.

Kas seade on kalibreeritud?

Väliselt akrediteeritud kalibreerimismaja poolt, kusjuures sertifikaat on masinale pandud. Praegune sertifikaat pärineb 19. detsembrist 2025 ja uuesti kalibreerimise tähtaeg on 18. detsember 2026. Kalibreerimise olek on osa igast siseauditist ja on soovi korral saadaval külastavatele klientidele.

Järgmine selles sarjas

Järgmine instrument, mille avame, on standardne valgusallika värvide sobituskapp – väike, tagasihoidlik kast, mis lahendab rohkem klientide vaidlusi kui ükski teine ​​hoone seadmestik, sest värv on see omadus, mida iga ostja isiklikult kontrollib ja peaaegu kõik kontrollivad vale valguse käes.

Sealock on üle kahekümne aasta ehitanud kõrgsageduskeevitatud veekindlaid seadmeid Hiinast Dongguanist ja Vietnamist Ho Chi Minhi linnast sellistele kaubamärkidele nagu OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine ja STANLEY. Kui soovite arendatava programmi täielikku testiprotokolli või soovite määrata võnkeparameetrid oma kvaliteedilepingusse, kirjutageinfo@sealock.com.hk.
