Kohandatud veekindla tropikoti tootmise juhend

Sealock on kohandatud veekindlate tropikottide tootja ja OEM-i tarnija. Enamik hankimisjuhendeid peatub kaubandustingimustel; see läheb tehase põrandale. Keevitatud tropikott ei ole kokku õmmeldud — see on sulatatud, paneel paneeli haaval, kõrgsagedusliku elektrivälja all ja peaaegu kõik, mis võib veekindla kotiga valesti minna, on selle pressi juures toimuv. Tootmisjärjestuse mõistmine ütleb ostjale, mida täpsustada, mida küsida ja millised on kohandatud kujunduse realistlikud piirangud.

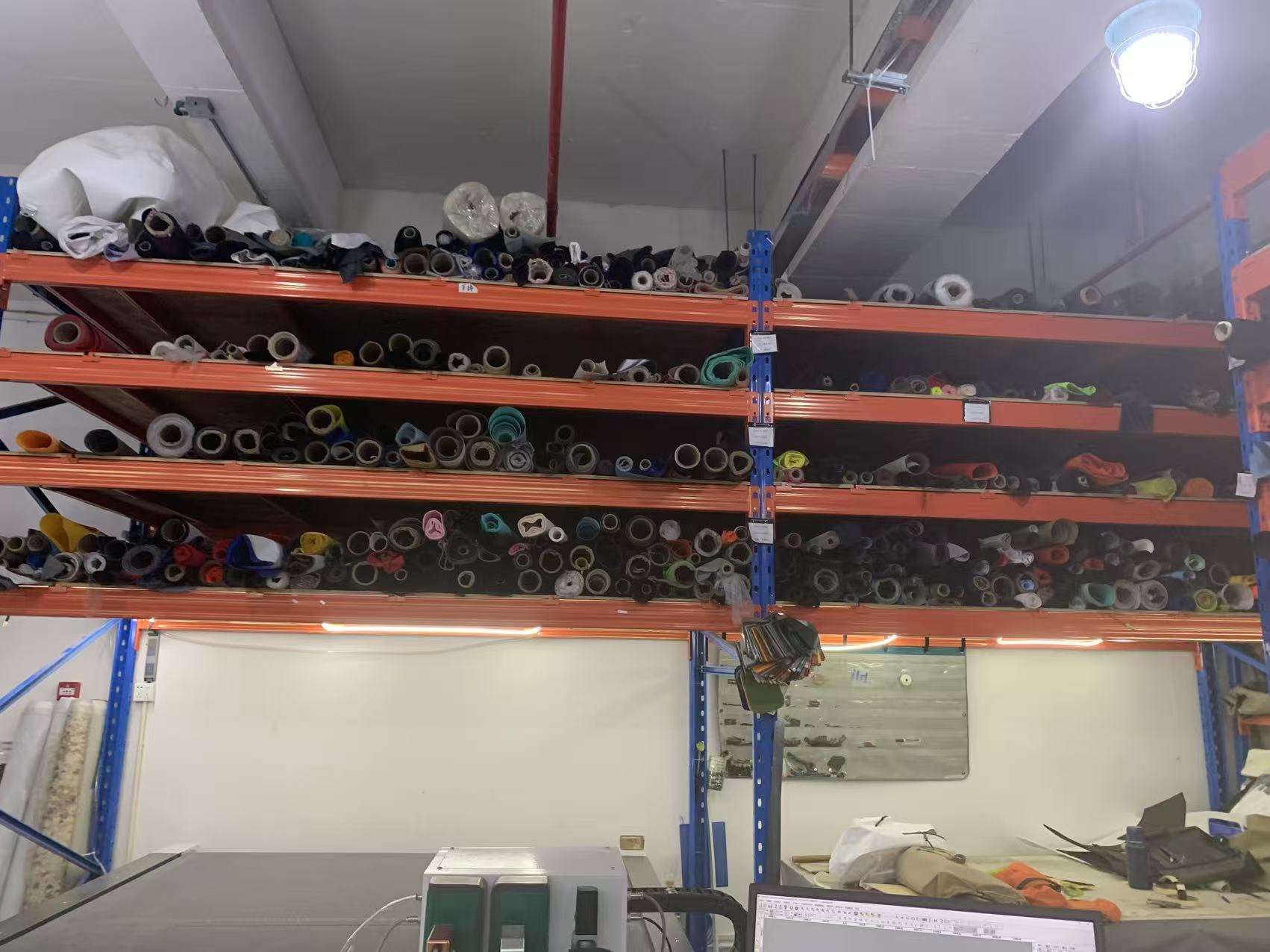

1. samm: materjali valik – iga kangast ei saa keevitada

Kõrgsageduskeevitus töötab ainult polaarsetel termoplastidel – materjalidel, mille molekulid reageerivad vahelduvale elektriväljale. Kvalifitseeruvad PVC, TPU, nailon, PET ja EVA; tavalised polüolefiinid seda ei tee. See on karm piirang, mitte eelistus: kangas, mis ei ole keevitatav, tuleb õmmelda ja õmmeldud tropp ei saa olla tõeliselt veekindel.

• 500D PVC tent— sitke, kulumiskindel, kulutõhus ja üks lihtsamini järjepidevalt keevitatavaid materjale.
• TPU-ga kaetud nailon (420D ja rohkem)— kergem, pehmem, külmades oludes paindlikum ja keevitub suure nakketugevusega.
• Katte paksus— õhukeste kilede ja kaetud kangaste keevitamine; kattekiht peab olema sulamiseks piisavalt paks, kuid protsessiga hakkamasaamise piires.

Materjali valik mõjutab ka allavoolu samme: elastsed TPU-ga kaetud kangad ei rebene puhtalt, nii et paneelid lõigatakse tavaliselt pärast keevitamist pigem stantsiga, mitte lehest rebitakse. Täielikum materjalide võrdlus on meie lehelTPU veekindla materjali juhend.

2. samm: koti geomeetriast 2D-keevitusmustrini

Enne kui midagi lõigata, tuleb kolmemõõtmeline tropp teisendada täpseks kahemõõtmeliseks keevisõmblusmustriks – paneelide tasane paigutus ja täpne tee, mida iga õmblus järgib. See on koht, kus kohandatud kuju muutub valmistatavaks ja kogenud tehas lükkab tagasi disaini, mida ei saa puhtalt keevitada: väga tihedaid raadiusi, koonduvaid õmblusi ja teravaid nurki on raskem järjepidevalt kokku sulatada kui pikki ja õrnaid jookse.

3. samm: tööriistad – matriit, mis kujundab iga keevisõmbluse

Eritellimusel keevitatud tootmine nõuab eritellimusel töödeldud elektroode või stantse, mis suunavad raadiosagedusliku energia täpselt sinna, kuhu õmblus kuulub. Mõned tarnijad ei maini seda ette; parem on varakult teada:

• Tööriistad on esitatud eraldi ja lisavad tarneaega enne masstootmise alustamist.
• Jada on CAD-ülevaatus, tööriistade hinnapakkumine, stantside valmistamine, esimese artikli näidis ja seejärel lõplikud versioonid.
• Kui stants on olemas, kasutatakse seda nii jooksvalt kui ka korduvate tellimuste puhul uuesti, nii et kulud amortiseeritakse – see on osa põhjusest, miks OEM-i miinimummäärad on kõrgemad kui lihtsalt aktsiamudeli kaubamärgi muutmine.

4. samm: lõikamine

Paneelid lõigatakse mustri järgi range tolerantsikontrolliga, sest keevisõmblusel on palju vähem andestust kui õmmeldud — pole õmblusvaru, mis neelaks mõne millimeetri triivi. Lõiketäpsust kontrollitakse protsessi käigus (IPQC) koos tera suuna ja partii märgistusega, võrreldes heakskiidetud materjalidega.

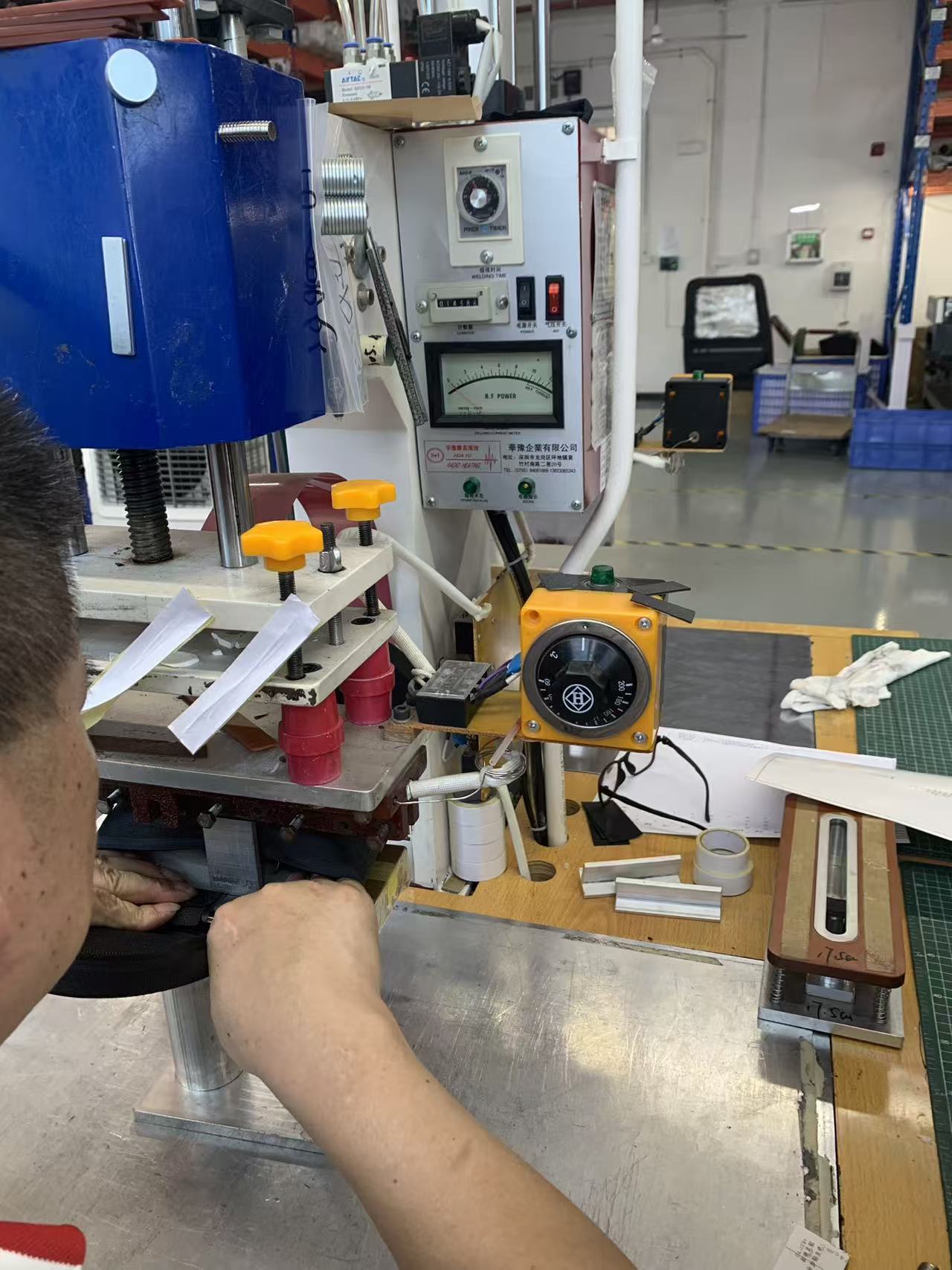

5. samm: keevisõmblus ise

See on protsessi tuum. Kõrgsageduskeevitus sagedusel 27,12 MHz tekitab soojustseesmaterjali asemel, et seda väljastpoolt rakendada: elektriväli paneb polaarsed molekulid vibreerima ja see molekulaarne hõõrdumine sulatab paarituspinnad seestpoolt. Tulemuseks on õigesti tehtud side molekulaarsel tasemel, mis võib olla tugevam kui lähtematerjal, ilma nõelaaukude ja õmblusteibita.

Põrandal kulgeb tsükkel kindlas järjestuses:

1. positsioon— paneelid asetsevad elektroodide vahele täiesti tasaselt ühtlase ülekattelaiusega.
2. Klamber— virnale rakendatakse tugevat pneumaatilist survet.
3. Andke energiat— RF-välja rakendatakse määratud ajaks, tavaliselt mõneks sekundiks.
4. Kaitse— sisekuumus sulatab surve all ühenduspinnad.
5. Jahuta rõhu all— press jääb õmbluse tahkumise ajaks suletuks. Selle sammuga ei saa kiirustada.
6. Vabastage ja kontrollige— õmblust kontrollitakse enne osa edasiliikumist.

Mis läheb ajakirjanduses valesti

• Külm keevisõmblused— kui tsükkel on kiirustatud või võimsus on vale, rakendatakse survet, kuid virna keskosa ei saavuta kunagi temperatuuri. Õmblus näeb hea välja ja koorub hiljem. Eelsoojendus ja õige ooteaeg takistavad seda.
• Saastumine— õhus leviv silikoon või eraldusained TPU pinnal rikuvad sideme keemiat ja põhjustavad tõrkeid, mis on kontrollimisel nähtamatud. Puhtad tööriistad ja kontrollitav ala on olulised.
• Kaare tekitamine— määrdunud või halvasti isoleeritud tööriistad võivad kaared ja kahjustada nii stantsi kui ka materjali; puhverkihid ja puhtad elektroodid takistavad seda.
• Ebaühtlane surve— elektroodid peavad olema kalibreeritud nii, et energia ja jõud jaotuksid ühtlaselt, või õmbluse üks ots kaitseb.
• Ebajärjekindlad parameetrid— dokumenteeritud SOP-d ja katsekeevisõmblused enne igat tootmistsüklit muudavad tulemused korratavaks tuhandete seadmete puhul.

6. samm: rihma ankrud – tropi spetsiifiline samm

Trossil läbib kogu koorem rihma kinnituspunkte, mis muudab need selle kategooria tootmisetapiks. Tähtis on kaks asja: ankur peab olema piisavalt tugev ühe rihmaga koormatee jaoks ja see ei tohi kahjustada veekindlat barjääri. Ankruplaastri keevitamine kesta hoiab tõkke pidevana, kus pealeõmmeldud rihm selle läbi torkab. Seejärel testitakse ankruid pigem koormus- ja tõmblustestimise kui silma järgi – rihmade väljarebimine on troppide kategoorias kõige kahjulikum kaebus ja see on tootmisprobleem enne kui disainiprobleem.

7. samm: sulguri paigaldamine

Sulgemine on teine ​​kõrge riskiga liides. Õhukindel tõmblukk tuleb keevitada paneeli külge tühimikuvaba sidemega, nii et tihend jookseks pidevalt kangast tõmbluku lindile; mis tahes tühimik sellel ristmikul muutub rõhu all lekketeeks. Rullpealse konstruktsiooni puhul on ülemine osa keevitatud ja tugevdatud, nii et see talub korduvat voltimist, kusjuures pandla rihm on ankurdatud samamoodi nagu rihma punktid. Kahe süsteemi vahelisi kompromisse võrreldakse meie juhendisRoll top vs veekindlad tõmblukuga matkakotid OEM projektide jaoks.

8. samm: kokkupanek, riistvara ja kaubamärk

Kui suletud korpus on valmis, jätkavad ülejäänud komponendid: pandlad, D-rõngad, ripsmepael, polsterdatud rihm, hingav tagapaneel ja sisemised vaheseinad. Brändi kasutatakse siiditrükkimise, kuumpressimise või keevitatud logoga – ja kuna kest on suletud tõke, ei tohi ükski kaubamärgi meetod seda perforeerida. Pakend järgib ostja spetsifikatsiooni: polükott, riputuskaart, hoolduskaart, vöötkood, sisemine ja põhikarp.

9. samm: testimine ja kvaliteediväravad

Kvaliteet on jagatud kolmeks astmeks, mitte üks kord lõpus:

• IQC— sissetulev kangas, lukud, pandlad ja rihm vastu allkirjastatud värvikaarti, värvide erinevuse ja püsivusega.
• IPQC— lõiketolerantsi, keevisõmbluse terviklikkust, ankrukoostu ja sulguri paigaldust kontrollitakse liinil kottide ehitamisel.

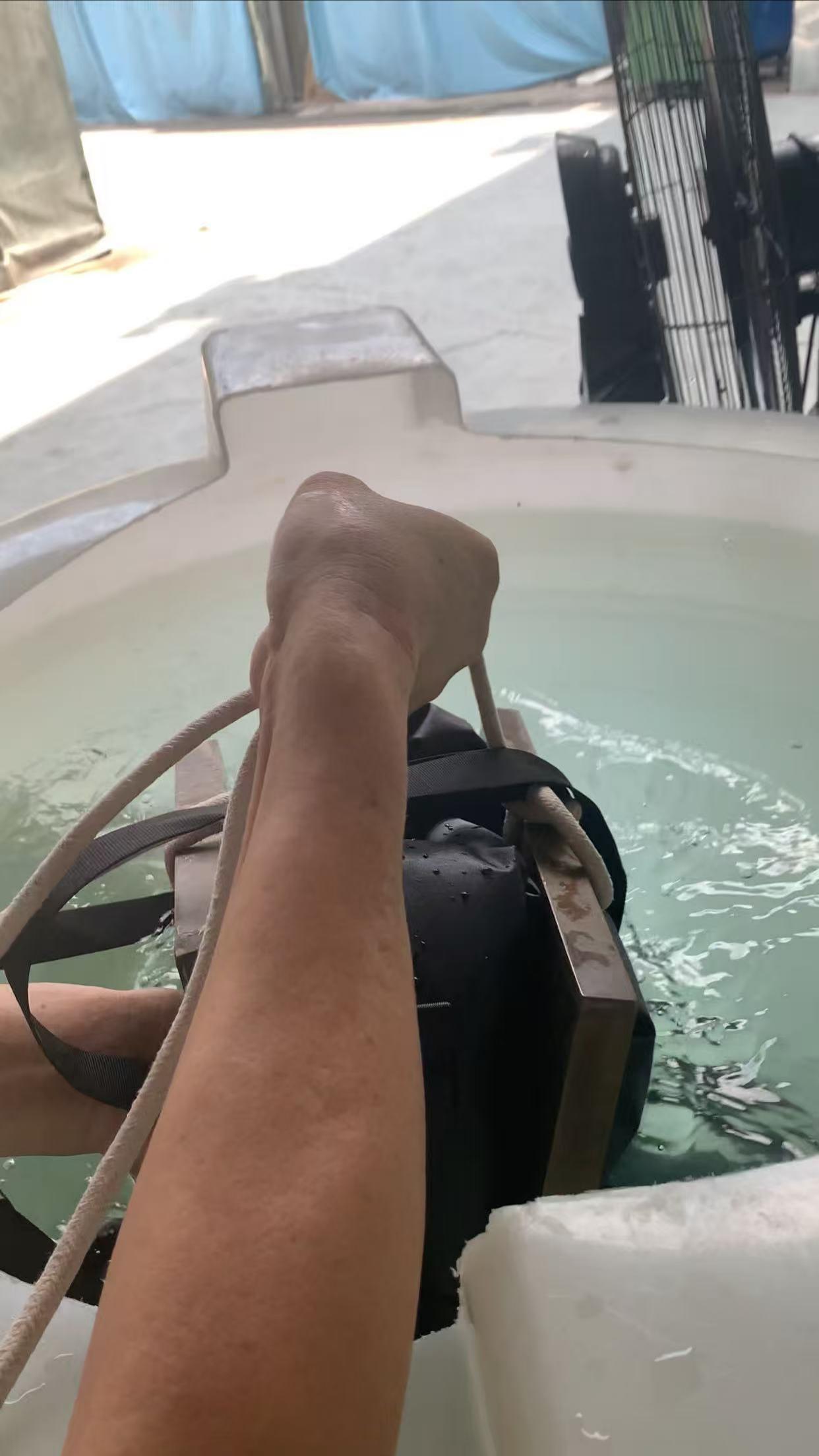

• OQC— AQL-i proovide võtmine 2,5/4,0 juures, valmis kottide tõeline veesuputustest ja võrdlus allkirjastatud kullaprooviga, saadaval on SGS või QIMA kontroll.

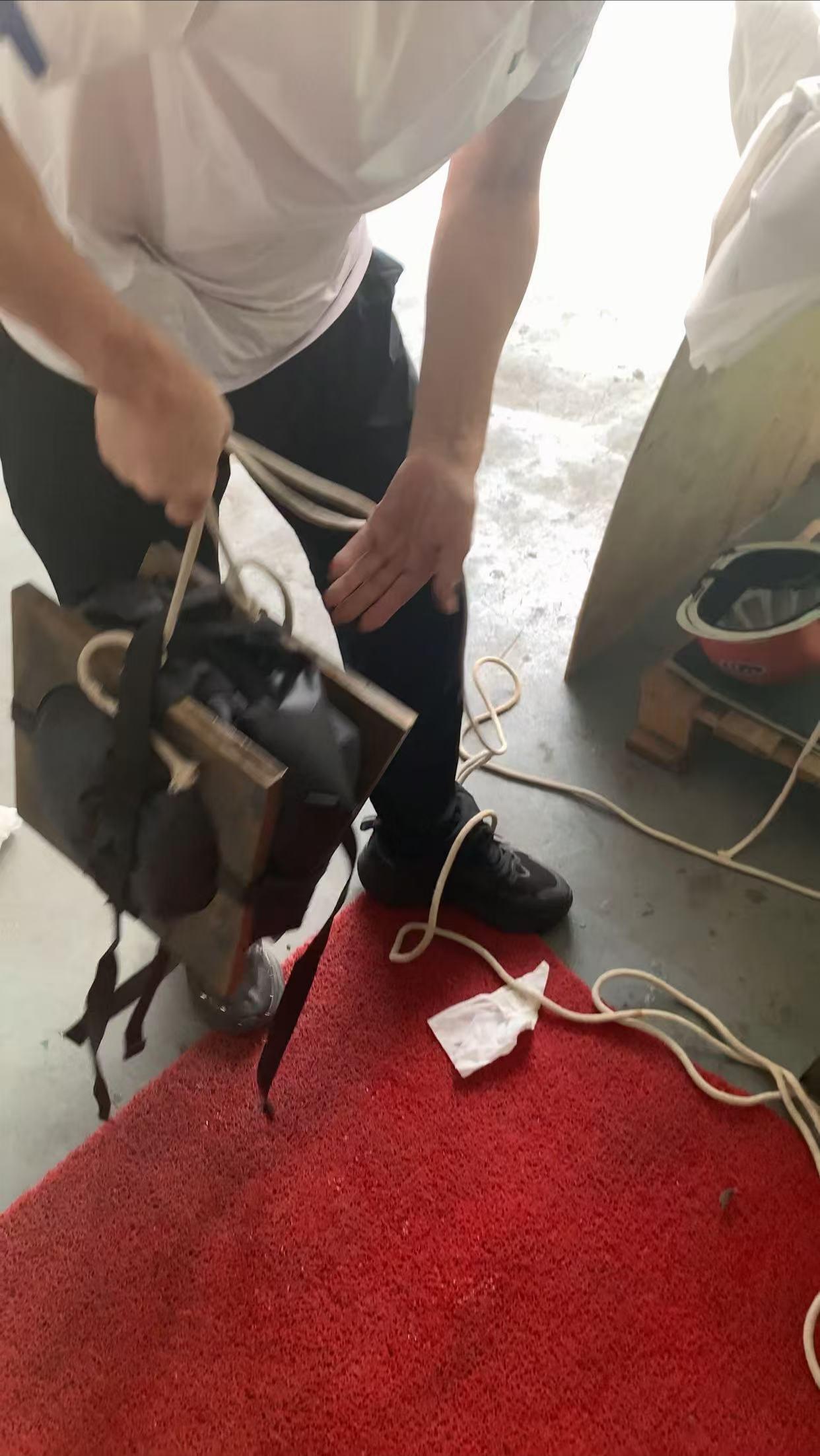

Toetav laborikomplekt hõlmab keevisõmbluse side- ja koorumistugevust, 1500+ tsükli koormustesti pluss rihma ankrute tõmbluskoormust, tõmbluku tsüklit 3000 korda, hõõrdumist, tõmbetugevust, soolapihustust, värvikindlust ja värvide erinevust. Suletud põhilahtritel on kuni kontrollitud IPX7 – üks meeter kolmkümmend minutit –, mis on pigem tõestatud valmis kotil kui kangakujundi põhjal.

Mida see teie disainilahenduse jaoks tähendab

• Määrake keevitatav materjal— PVC või TPU-ga kaetud kangas; mittekeevitatav kangas sunnib õmblema ja kaotab veekindluse.
• Hoidke geomeetriline keevisõmblus sõbralik— õrnad raadiused ja puhtad õmblused keevitavad ühtlasemalt kui kitsad nurgad ja koonduvad õmblused.
• Tööriistade eelarve— kohandatud kuju vajab kohandatud stantsi, millele on eraldi märgitud oma teostusaeg.
• Täpsustage rihma ankruid— ehitus, laius, polsterdus, reguleerimisvahemik, pööratavus. See on koht, kus tropid ebaõnnestuvad.
• Märkige hinnang numbritega— valmistoote sukeldumiskatsega ja deklareerida, millised taskud on tihendatud või veekindlad.
• Luba muudatusi teha— oodata umbes kahte vastuproovi vooru; töövoog ja ajakava on sätestatud meieOEM-i veekindla tropikoti tarnijajuhend.

Toote alus

Need keevitatud kotid, Sealockistveekindel tropikottrida, on kohandatud projekti jaoks võrdsed lähtepunktid – ükski neist ei ole teistest kõrgemal; bränd võib alata ükskõik millisest neist või tühjast lehelt:

Tootmistingimused

KKK: Sling-kottide tootmine

K: Miks te ei saa keevitada ühtegi meie valitud kangast?
V: Kõrgsageduskeevitus töötab ainult polaarsetel termoplastidel — PVC, TPU, nailon, PET, EVA. Mittepolaarne kangas ei lähe põllul kokku ja see tuleb õmmelda, mis kaotab tõelise veekindla nõude.

K: Mis on külm keevisõmblus ja kuidas seda vältida?
V: Õmblus, kus rakendati survet, kuid materjali keskpunkt ei saavutanud kunagi temperatuuri – see näeb vastuvõetav välja ja koorub kasutamise ajal maha. Õige eelsoojendus, ooteaeg ja rõhu all jahutamine takistavad seda, mida toetavad enne iga käitamist testkeevisõmblused ja dokumenteeritud parameetrid.

K: Miks on kohandatud kuju eest tööriistatasu?
V: Iga keevitatud geomeetria vajab spetsiaalselt töödeldud stantsi, et suunata RF-energia piki õmblusteed. See on ühekordne kulu, mida hinnatakse eraldi, ja see lisab aega, enne kui saab esimese proovi teha – seejärel kasutatakse seda korduvate tellimuste jaoks.

K: Kuidas peatada rihma kotist väljarebimine?
V: Ankurdusplaaster keevitatakse kesta sisse, nii et tõke jääb pidevaks ja koormuse teekond on konstrueeritud, mitte õmmeldud, seejärel kontrollitakse QC koormus- ja tõmblustestiga.

K: Kas keevisõmblus on tõesti tugevam kui õmmeldud?
V: Hüdroisolatsiooni jaoks otsustavalt — ei ole nõela auke ja molekulaarne side võib olla tugevam kui lähtematerjal ise. Õmmeldud õmblused toetuvad lindile, mis aja jooksul tõuseb.

K: Kas koti disain mõjutab seda, kui hõlpsalt seda saab teha?
V: Jah. Pikad õrnad õmblused keevitavad ühtlasemalt kui kitsad nurgad ja koonduvad õmblused. Vaatame ette keevitatavuse kavandi ja soovitame kohandusi, mis parandavad nii kvaliteeti kui ka saagist.
