Kohandatud süstakottide tootmise juhend

Sealock on kohandatud süstakottide tootja ja OEM-i tarnija. Tavaline kuivkott on keevitatud toru: kaks paneeli, ümmargune alus, rullikott. Süsta kott on selle probleemi raskem versioon, sest kõik omadused, mida aerutajad tegelikult tahavad – täitmisklapp, telefoni aken, kontuuriga kest, mis asetseb vastu selga, lukustuspunkt, polsterdatud tagapaneel – kõik nõuavadveekindla tõkke tahtlikult katkestades ja seejärel uuesti tihendades. Selles juhendis kirjeldatakse, mida see tehase põrandal eeldab ja mida see tähendab süstakoti juhendi kirjutava kaubamärgi jaoks.

Miks on süstakotti raskem ehitada?

Iga lisatud funktsioon on täiendav tihendusprobleem. Torukuivkottil on üks pidev keevisõmblus ja mitte midagi ei tungi läbi naha. Süsta kuival seljakotil võib olla kumer kest, läbipaistmatusse kangasse keevitatud läbipaistev aken, seina läbiv ventiili äärik, vormitud lukukorpus, vahust tagapaneel ja rakmete ankrud, mis kannavad täiskoormatud raskust. Igaüks neist on koht, kus barjäär võib ebaõnnestuda, ja igal neist on oma protsessiaken.

Seetõttu eraldavad süstakotid spetsiaalsed tehased üldistest tehastest. Toru võib keevitada igaüks. Riistvara integreerimine suletud kõverasse kesta tuhandete üksuste vahel on erinev võimalus.

Kumera kesta keevitamine

Mitmed meie süstapakid kasutavad pigem poolringikujulist kesta kui sirget silindrit, sest kontuuriga kere istub paremini vastu selga ja mahub paadis paremini ette. RF-keevituse tavapärane tarkus leidis, et kumerad pinnad olid protsessi jaoks halvad kandidaadid. Praktikas on need töökorras, kuid juhtmuutuja muutub: kõvera keevisõmbluse puhul on kriitiline tegurülemise ja alumise matriitsi vahelise pilu täpne juhtimine, mitte kinnitusrõhu juhtimine. Seadke stantsi vahekaugus õigeks ja kõverõmblus keevitab sama usaldusväärselt kui tasane; tugineda ainult rõhule ja keevisõmbluse kvaliteet varieerub piki kõverat.

Praktilise geomeetria kujundavad kaks seotud piirangut:

• RF-väli töötab ainult väikese vahe ulatuses.Materjali sulatamiseks piisavalt tugev väli nõuab, et elektrood ja osa jääksid ligikaudu 1,5 mm kaugusele, mistõttu sobib protsess pigem kilede ja kaetud kangaste kui paksude jäikade osadega – ja miks matriitsi disain peab järgima täpselt kesta kontuuri.
• Paneelid lõigatakse liiga suureks.Lõiketükid on vähemalt umbes 6 mm suuremad kui keevisõmblus, kuna materjal peab täielikult katma tööriista keevisõmbluse ala või keevisõmblus ise on kahjustatud. Ülejääki saab pärast võrguühenduseta kärpida.

Erinevate materjalide keevitamine: aknapaneel

Läbipaistev telefoniaken või vaatepaneel tähendab läbipaistva kile keevitamist kaetud kangast kesta – kahe erineva soojusliku käitumisega materjaliga. Seda reeglit tasub teada, sest see selgitab, miks mõne tarnija aknad kihistuvad:

Kahe erineva materjali ühendamisel tuleb protsess seadistada nii, et kõrgema klaasistumistemperatuuriga materjal soojeneb esimesena ja juhib soojuse madalama Tg-ga materjali.Käivitage see teistpidi ja pehmem materjal sulab üle ja õheneb, samal ajal kui kõvem materjal ei sulandu kunagi korralikult – tekib liitekoht, mis näeb välja vastuvõetav ja läheb hiljem katki. Selle õigeks saamine on elektroodi disaini ja parameetrite seadistamise küsimus, mitte pingutus.

Kaetud kangaste jaoks on olemas ka materjalist põrand: kattekihi minimaalne paksus peab olema umbes 0,003–0,005 tolli (3–5 miili), et korralikult keevitada. Liiga õhukese kattega kangas ei loo usaldusväärset sidet olenemata sellest, kui hästi masin on seatud.

Klapi integreerimine

Meie süstapakkide täitmis- ja tühjendusklapp laseb aerutil õhku puhastada, et kott luugiks suruda, või lisada õhku ajutiseks hõljumise toetamiseks. Selle valmistamine tähendab tahtliku portsu panemist läbi suletud koti seina. On kaks tõestatud lähenemisviisi:

• Äärikuga klapiga keevitatud keskpaneel.Pordid ja ventiilid on varustatud spetsiaalselt keevitatava äärikuga, nii et neid saab paigaldada paneeli keskpunkti – RF-keevitus tihendab kaetud kanga pordi külge ilma kumbagi materjali kahjustamata.
• Õmblusesse keevitatud toru.Klapi korpuse asetamine otse õmblusele on keeruline, seetõttu on levinud tava keevitada toru õmblusesse ja kinnitada toru külge survesobiv klapp.

Mõlemal juhul on ventiili keevisõmblus korpuse õmblustest eraldiseisev protsessiaken ja saab oma parameetrite komplekti ja oma kontrolli. See on ka funktsioon, mida tasub järgmises jaotises kõige rohkem rõhu testida.

Rikkerežiimi ostjad peaksid teadma

See on oluline iga ventiili või õhuhoidva funktsiooniga koti puhul:nõrk õmblus võib läbida esialgse lekkekontrolli ja siiski ebaõnnestuda pärast korduvaid täitmistsükleid, transpordivibratsiooni või külma ilmaga kasutamist.Ühekordne läbimine/ebaõnnestumine rea lõpus ei tõenda pitseri vastupidavust – see tõestab, et pitsat oli sellel päeval olemas.

Seetõttu peab seda tüüpi toodete kvaliteedikontroll hõlmama visuaalset kontrolli,koorimise testimine, rõhu säilitaminejadelaminatsiooni kontroll, mitte ainult veeproovi. See on ka põhjus, miks me kasutame valmistoodetel vaakumekstraheerimist 24-tunnise hoidmisega: terve päeva jooksul püsiv negatiivne rõhk katab äärepealsed tihendid, mida lühike kastmine läbi laseb.

Koormuspunktid: miks rakmed õmmeldakse enne kere keevitamist

Koormatud 38-liitrine süstapakk asetab kogu oma raskuse läbi õlarihmade ankrute ning aerutaja, kes lõikab ja vabastab teki ripsmepunktid, liigutab neid ankruid pidevalt. Ainult keevitatud tarvikud võivad kestva nihke all kooruda, seegarakmed, D-rõnga plaastrid, ripsmepaela ankrud ja tõmbamiskäepidemed õmmeldakse lamepaneelide külge suure pingega enne kesta keevitamist. Õmmeldud jalajälg jaotab koormuse laiali; järgnev keevitamine ja tugevdus katab perforatsioonid. Seejärel testitakse ankruid pigem koormuse ja tõmbluste järgi, mitte silma järgi.

Siin on olulised ka aerutamisjuhised – tekivarustus peaks kinnituma vähemalt kahes punktis, nii et ankrud tuleb ehitada korduvaks põrutuskoormusega kasutamiseks, mitte staatilise raskusega.

Tagapaneeli liimimine

Meie süstapakkide ühes tükis olev EVA-tagapaneel vähendab kaalu ja soojuse kogunemist sissesõidul. EVA on ise RF-keevitatav, mis võimaldab paneeli mitte liimida, vaid konstruktsiooni integreerida – ja siin on eelistatav keevitamine liimimisele samal põhjusel nagu mujal:keevisliited väldivad liimi vananemist ja taasaktiveerumist, mis on täpselt need rikkerežiimid, mida kuumas garaažis märjana hoitud kott leiab.

Erinev tihendussüsteem: kummiribaga sulgur

Mitte iga süsta kott ei sulgu rulliga. Meie ekspeditsiooni ehitus tihendid koos akokkusurutud naturaalsest kummist tihendusriba ümberpööratava klapi all, kinnitatud keskse surverihmaga— mehaaniliselt erinev süsteem, mis saavutab IPX8. Selle valmistamine lisab samme, mida rullkattega kattel ei ole: kummiriba peab olema täielikult liimitud kogu avause ulatuses, klapi geomeetria peab selle külge klappima ja surverihm peab kogu laiuse ulatuses ühtlaselt klammerduma. Ebaühtlane klammerdamine on klassikaline rike – keskelt kinni hoidev tihend ja ühes otsas vahed läbib juhuslikku tõrjumist ja lekib surve all.

Bränding: printige enne keevitamist

Kasulik järjestuspunkt kaubamärkide jaoks:siiditrükki või kuumstantsimist saab kilekihtidesse lisada enne keevisõmbluste lõpetamist.Graafika rakendamine ajal, kui paneelid on veel lamedad, tagab parema registreerimise ja väldib töötamist valmis kolmemõõtmelise kesta ümber. Ka siin tasub täpsustada helkurtrükki – aerutajad on sageli koidikul ja õhtuhämaruses vee peal ning helkurjälg muudab koti leitavaks ka väheses valguses, kahekordistades samas kaubamärgi kinnisvarana.

Mida see teie lühidalt tähendab

• Määrake keevitavad materjalid— PVC, TPU, TPU-ga kaetud nailon või EVA. Mittepolaarseid plastikuid, nagu PP ja PE, ei saa RF-keevitada üldse.
• Kontrollige katte paksust— alla umbes 3–5 mil, kaetud kangas ei keevita usaldusväärselt.
• Otsustage sissetungimised varakult— klapi-, akna-, luku- ja taskuasendid mõjutavad kõik stantsi konstruktsiooni ja tööriistade maksumust ning nende teisaldamine pärast vormi olemasolu on kallis.
• Hoidke kesta geomeetria keevitussõbralikuna— õrnad kurvid ja puhtad õmblused on rohkem korratavad kui tihedad raadiused ja koonduvad õmblused.
• Täpsustage iga laadimiskohta— rakmed, D-rõngad, ripsmepaelad, veokäepide ja nende kinnitus.
• Küsige õigeid teste— koorumise tugevuse, rõhu säilitamise ja kihistumise kontroll, mitte ainult läbimise/ebaõnnestumise kontrollimine.
• Tööriistade eelarve— kohandatud kestakuju jaoks on vaja kohandatud vasest matriitsi, mis on eraldi tsiteeritud ja mille teostusaeg on enne esimest proovi.

Toote alus

Need keevitatud kotid, Sealockistkuiv kottrida, on kohandatud süstaprojekti jaoks võrdsed lähtepunktid – ükski neist ei ole teistest kõrgemal; igaüks demonstreerib erinevat ülalkirjeldatud tootmisvõimet:

Pilt	Mudel ja tehnilised andmed	See näitab tootmisvõimsust	MOQ

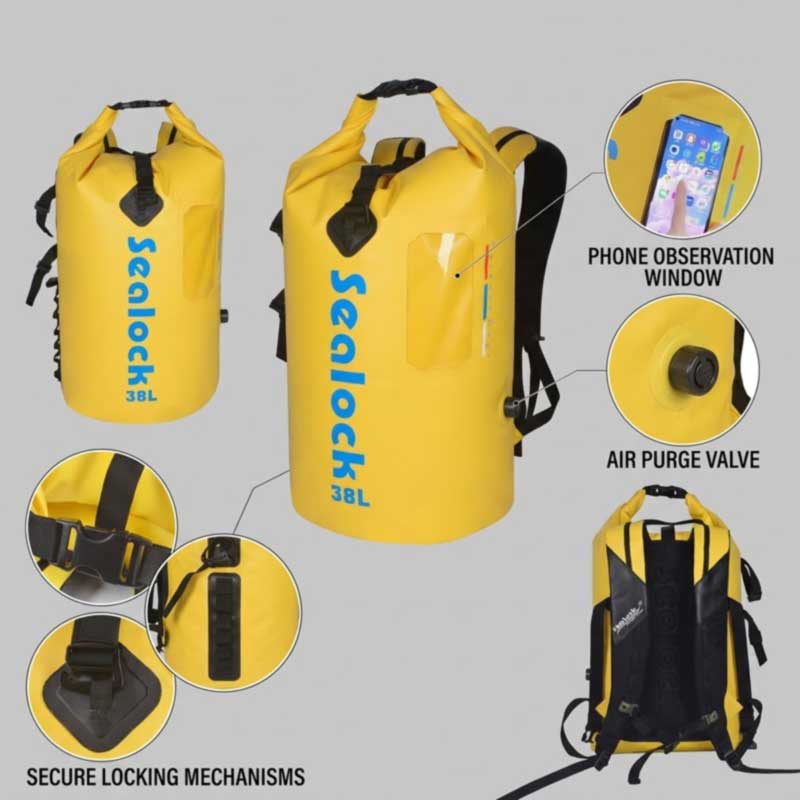

	38L veekindel kuiv seljakott süsta jaoks- 500D PVC, 0,5 mm; poolringikujuline kest; esiakna tasku telefoni jaoks; multifunktsionaalne lukk aerulauale; külgne täitmis-/tühjendusklapp; ühes tükis EVA tagapaneel.	Kumera kestaga keevitamine, klapi integreerimine, aknapaneel, EVA liimimine – kõik ühes konstruktsioonis	300–500
	SL-E977 süsta kuiv seljakott- 28 liitrit; 500D PVC, 0,5 mm; poolringikujuline kest; telefoni aken; multifunktsionaalne lukk; külgne täitmis-/tühjendusklapp; EVA tagapaneel.	Sama platvorm ühepäevareisi mahutavusega	300–500
	SL-D045 õhutihe toruga kuivkott gaasiklapiga— 20L, suurused 2L kuni 100L; PVC; gaasiventiil kontrollitud täitmiseks ja tühjendamiseks; kohandatud värvid; proov 5–7 päeva.	Klapi integreerimine lihtsale torule – odavam viis õhu juhtimiseni	500
	SL-D693 torukuivakott akna ja lukuga taskuga— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC tent;IPX7; PVC läbipaistva kile aken; kuiv-märg eraldamine; eemaldatav tugevdatud rihm; POM pannal.	Läbipaistev kile ja presendi keevitamine pluss suletud lukuga tasku ühes korpuses	300
	SL-J033 veekindel ekspeditsioonipakett- 45L / 55L / 65L; TPU lamineeritud 420D nailonile;IPX8naturaalsest kummist tihendusriba + ümberpööratav klapp + keskne surverihm; tugevdatud abrasioonipõhi; polsterdatud rakmed, rinnaku rihm, puusavöö, veokäepide; peegeldav torustik.	Kummist ribaga tihendussüsteem ja täiskoormusega rakmed	300–500
	SL-E102 kuiv seljakott— 15L / 20L / 30L avaldatud mõõtmetega suuruse kohta; 500D PVC võrk; kohandatud värvid ja suurused.	Jagatud tööriistade kolm võimalust – tõhus stantside amortisatsioon	300

Tootmistingimused ja kvaliteedikontroll

Üksus	Detail
MOQ	300-500 tk mudeli kohta
Tööriistad	Kohandatud vasest stants iga kesta geomeetria kohta, tsiteeritud eraldi; korduvate tellimuste korral taaskasutatud
Proovide võtmine	3–10 päeva ringi kohta pärast tööriistade töötlemist; tavaliselt kaks ringi
Tootmine	20–45 päeva pärast proovi kinnitamist
Mahutavus	Üheksa HF-keevitusliini sagedusel 27,12 MHz; umbes 100 000 ühikut kuus
Hindamisvalikud	Kontrollitud IPX7 keevitatud rull-top konstruktsioonidel; IPX8 kummist tihendiga konstruktsioonil

Kvaliteet on jagatud kolmeks astmeks -IQC(sissetulev kangas on kontrollitud katte paksuse, nakkuvuse ja keevitatavuse suhtes, pluss klapid, lukuriistvara, pandlad ja rihmad vastavalt allkirjastatud standardile),IPQC(lõiketolerants, keevisõmbluse terviklikkus nii kereõmblustel kui ka läbiviikudel, klapi ja akna paigaldamine, rakmed ja kinnituspunkti koost koos proovikeevisõmbluste koorumise katsetega iga käitamise alguses) jaOQC(ISO 2859 AQL proovide võtmine, tõeline vees sukeldatud partii testimine, rõhu säilitamine ventiiliga konstruktsioonidel, delaminatsiooni kontroll ja kullaproovi võrdlus, saadaval on SGS või QIMA). Sealock teostab ka rangelt valmistoodete täielikku kliendikontrolli:karbist lahtivõtmine, vaakumekstraktsioon, 24-tunnine staatiline puhkeaeg ja õhulekke määramine. Lisaks teostab labor keevisõmbluse tugevuse ja koorumise tugevuse, 1500+ tsükli koormustesti koos rakmete ankrute ja ripsmete tõmblustega, ujuvuse, hõõrdumise, rebenemise, tõmbetugevuse, soolapihustuse, UV-kiirguse, värvipüsivuse ja värvierinevuse kontrolli.

KKK: Kajakikottide tootmine

K: Kas saate keevitada kõverat või kontuuriga kesta?
V: Jah. Kõverad keevisõmblused on teostatavad, kui ülemise ja alumise tööriista vaheline stants on täpselt reguleeritud – see on kõvera reguleeriv muutuja, mitte kinnitusrõhk. See nõuab stantsi disaini, mis on spetsiifiline kesta kontuurile.

K: Kuidas on täitmisventiil integreeritud ilma tihendit kahjustamata?
V: Kas äärikuga klapiga keevitatud keskpaneel – pordid ja ventiilid on varustatud keevitatavate äärikutega täpselt selle jaoks – või toru, mis on keevitatud õmblusesse, mille külge on kinnitatud surveklapp. Klapi keevisõmblusel on oma parameetrite komplekt ja oma kontroll.

K: Miks mõned läbipaistvad aknad kihistuvad aja jooksul?
V: Tavaliselt seetõttu, et erinevast materjalist keevisõmblus oli valesti seadistatud. Kõrgema Tg-ga materjal peab kõigepealt kuumenema ja juhtima soojuse madalama Tg-ga materjale; Kui töötate teistpidi, sulab pehmem kile üle, samas kui teine ​​ei sulandu kunagi korralikult, andes ühenduskoha, mis näeb hea välja ja ebaõnnestub hiljem.

K: Kas ühest veeproovist piisab ventiiliga koti allkirjastamiseks?
V: Ei. Nõrk õmblus võib läbida esialgse lekkekontrolli ja siiski ebaõnnestuda pärast korduvaid täitmistsükleid, transpordivibratsiooni või külma ilmaga kasutamist. Küsige koorumise testimist, rõhu säilitamise ja delaminatsiooni kontrollimist koos sukeldamisega.

K: Kas meie logo saab enne kokkupanekut edasi kanda?
V: Jah, ja see on parem – siiditrükk ja kuumstantsimine kantakse kilekihtidele, kui paneelid on tasased, enne keevitamist, mis annab puhtama registreerimise. Peegeldavat trükki tasub täpsustada koidiku ja õhtuhämaruse nähtavuse jaoks.

K: Mis määrab, kas meie disain on ehitatav?
V: Materjali keevitatavus (PVC, TPU, kaetud nailon või EVA – mitte kunagi PP või PE), katte paksus vähemalt ligikaudu 3–5 mil, stantsi järgiv kesta geomeetria ja iga läbitungimise asukoht. Vaatame enne tööriistade paigaldamist üle joonise keevitatavuse osas ja soovitame muudatusi, mis parandavad nii kvaliteeti kui ka saagikust.
