Allhangehalduri auditijuhend: surmavate raadiosageduskeevitusdefektide tuvastamine originaalseadmete tootjate tootmises

Kokkuvõte

Tarneahela juhtide jaoks, kes hankivad suure jõudlusega veekindlaid varustust, meditsiinilisi põisi või taktikalisi seadmeid, on tootmisdefekti avastamine pärast konteineri Aasia sadamast lahkumist katastroofiline finantssündmus. Erinevalttraditsioonilised lõikamis- ja õmblemismeetodid, Raadiosageduslik (RF) keevitamine nõuab tööriistade, pinge ja termodünaamilise juhtimise äärmist täpsust. Kui standarditele mittevastavad tehased üritavad tootmist skaleerida ilma rangete kvaliteeditagamise (QA) protokollideta, on tulemuseks tõrked, toote terviklikkus ja massiline toodete tagasivõtmine. See tehniline juhend paljastab kolm kõige levinumat ja surmaga lõppevat RF-keevitusdefekti, pakkudes hankimisjuhtidele teadmisi potentsiaalsete originaalseadmete tootjate partnerite auditeerimiseks ja tarneahela riskide kõrvaldamiseks.

Defekt 1: "Külm keevisõmblus" (mittetäielik molekulaarfusioon)

Äririsk:Külm keevisõmblus on raadiosagedusliku tootmise kõige petlikum ja ohtlikum defekt. Tehase pealiskaudsel kontrollimisel näib õmblus visuaalselt terve, kuid polümeerid pole tegelikult molekulaarsel tasemel sulandunud. Tööpinge või väikese sisemise surve korral koorub õmblus lihtsalt lahti.

Visuaalne identifitseerimine ja põhjused:

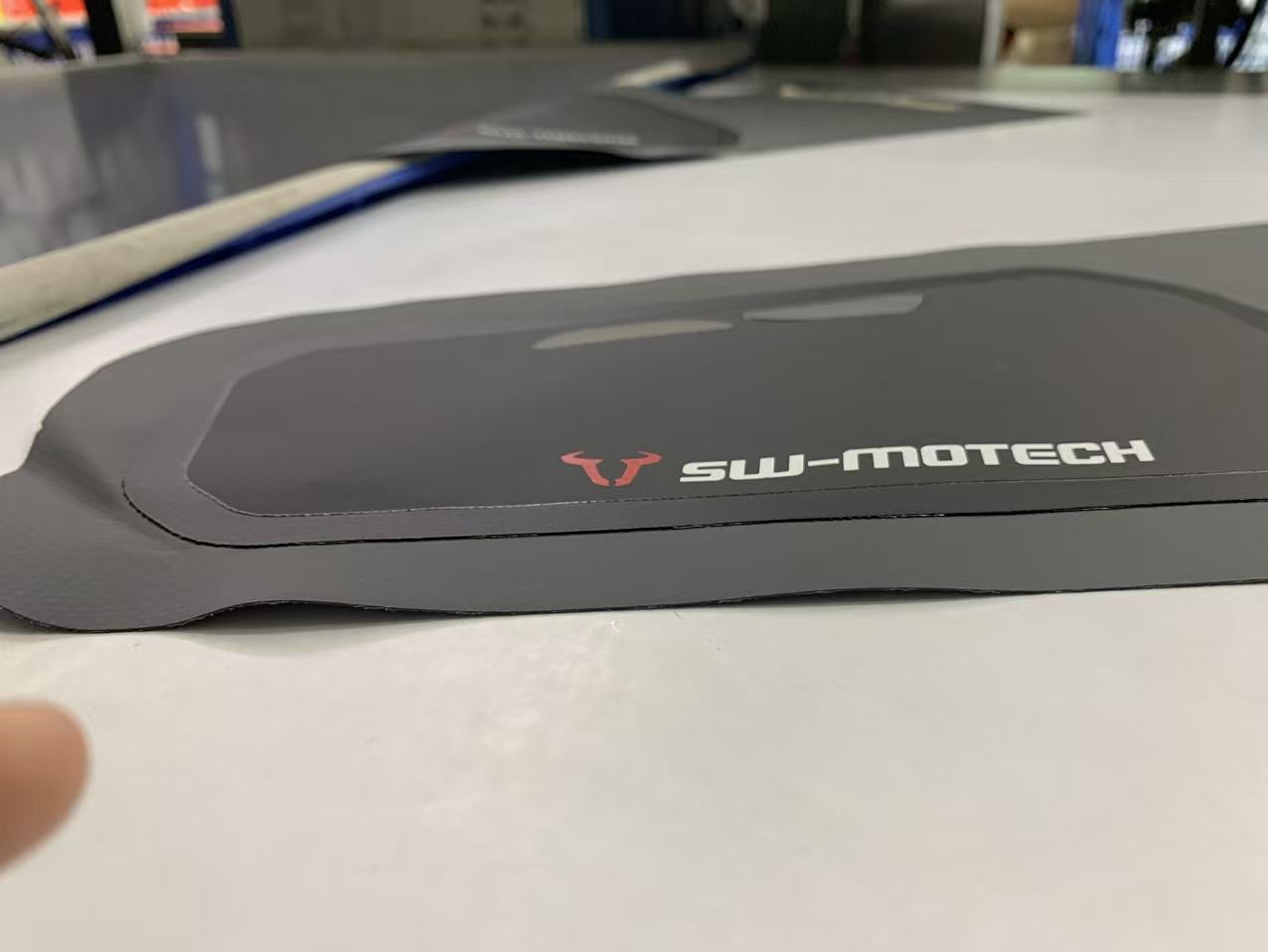

• Välimus:Keevitatud perimeetril puudub selge, ühtlane "ekstrusiooniriba" (sulanud TPU kerge väljapressimine mööda serva). Materjal võib tunduda pigem kergelt pressitud kui sulanud.
• Tehniline rike:Külm keevisõmblused tekivad siis, kui tehas seab tootmise kiiruse kvaliteedile esikohale. Operaator vähendab ooteaega (RF-energia rakendamise kestust) või masinal puudub pinge ühtlane, et tungida läbi paksude materjalide, näiteks 840D TPU. See võib juhtuda ka siis, kui tehas kasutab kokkusobimatuid plastifikaatorisegusid.

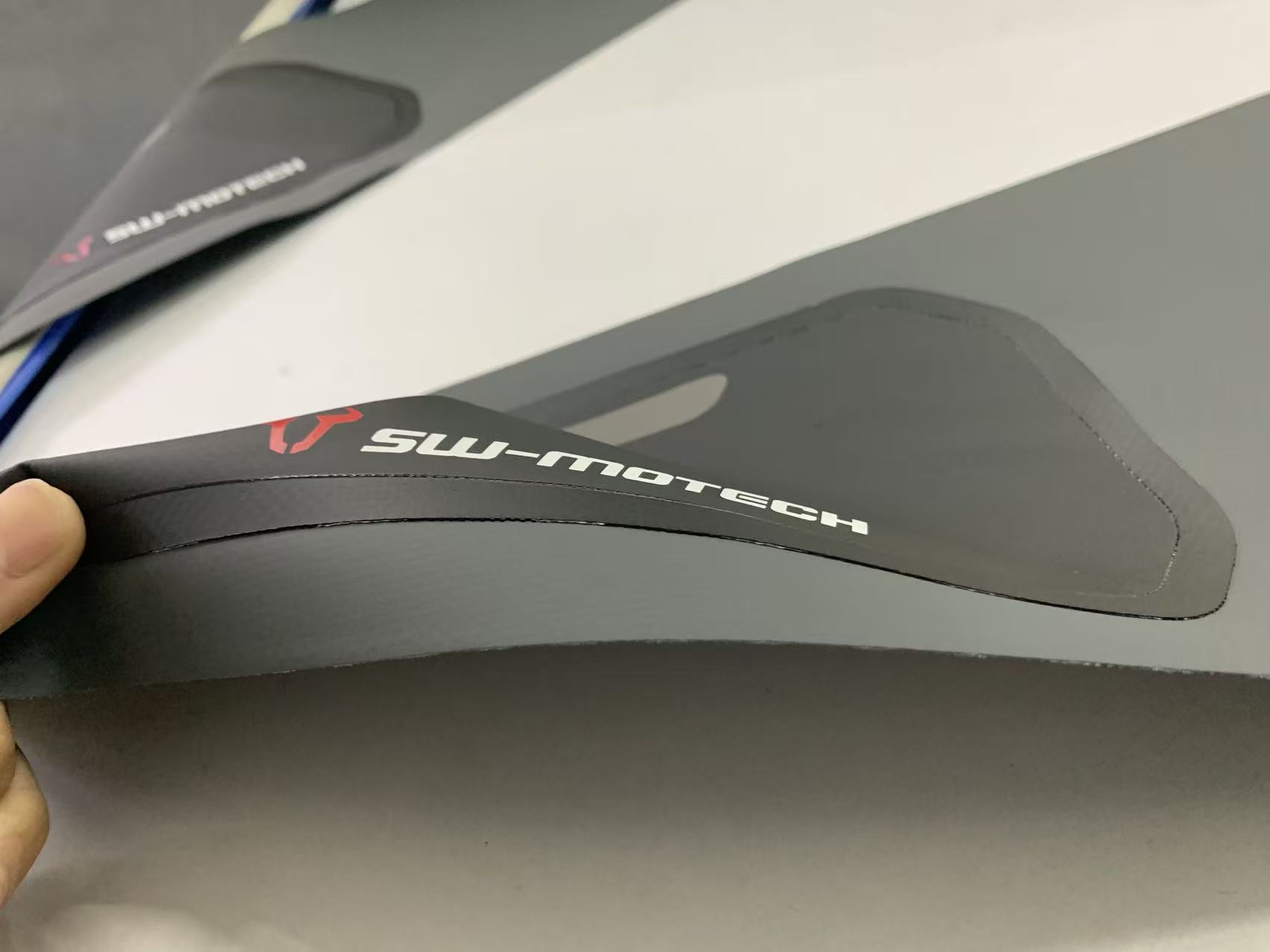

• Auditi küsimus: Küsige tehaselt nende koorimistugevuse ja nihketugevuse testimise logisid. Tõelist RF-keevisõmblust ei saa lahti koorida; kangas ise peab rebenema, enne kui õmblus ebaõnnestub.

Defekt 2: termiline lagunemine (kaar ja läbipõlemine)

Äririsk:Kui külmkeevitus on alatöötlemine, on termiline lagunemine tõsine ületöötlemine. See defekt hävitab täielikult veekindla membraani, põhjustades koheseid lekkeid ja konstruktsiooni rikkeid. See on tavaline tehastes, mis lähevad odavalt PVC-lt üle tipptasemel TPU-le ilma tööriistaparameetreid värskendamata.

Visuaalne identifitseerimine ja põhjused:

• Välimus:Põletatud, värvi muutnud või rabedad servad piki õmblust. Äärmuslikel juhtudel näete mikroskoopilisi auke või tumepruune laike, kus materjal on karboniseerunud.
• Tehniline rike:Selle põhjuseks on sageli "kaar" - määrdunud messingist stantside, ebaühtlase materjali paksuse või liigse raadiosagedusliku pinge põhjustatud äkiline elektrilahendus. Kvaliteetsed tehased jätavad sageli tähelepanuta stantside igapäevase hoolduse ja puhastamise, mis põhjustab lõksu jäänud prahti, mis põhjustab lokaalset ülekuumenemist.
• Auditi küsimus: Jälgige tehase põrandat. Kas keevitusstantsid on kohandatud CNC-ga töödeldud ja hoolikalt puhtad või on need oksüdeerunud ja kaetud jääkidega? Küsige nende ennetava hoolduse SOP-ide kohta.

Defekt 3: asümmeetriline väljapressimine (ebaühtlane tööriistarõhk)

Äririsk:Veekindel kott võib statsionaarse katse ajal vett hoida, kuid asümmeetrilised õmblused loovad nõrgad kohad, mis paratamatult õhkuvad, kui toode kukub maha, surutakse kokku või puutub kokku äärmuslike temperatuurikõikumistega.

Visuaalne identifitseerimine ja põhjused:

• Välimus:Uurige keevisõmbluse ristlõiget või serva. Ühel küljel on suur segane sulanud polümeeri kera (üleekstrusioon), teine ​​pool aga ohtlikult õhuke (alaekstrusioon).

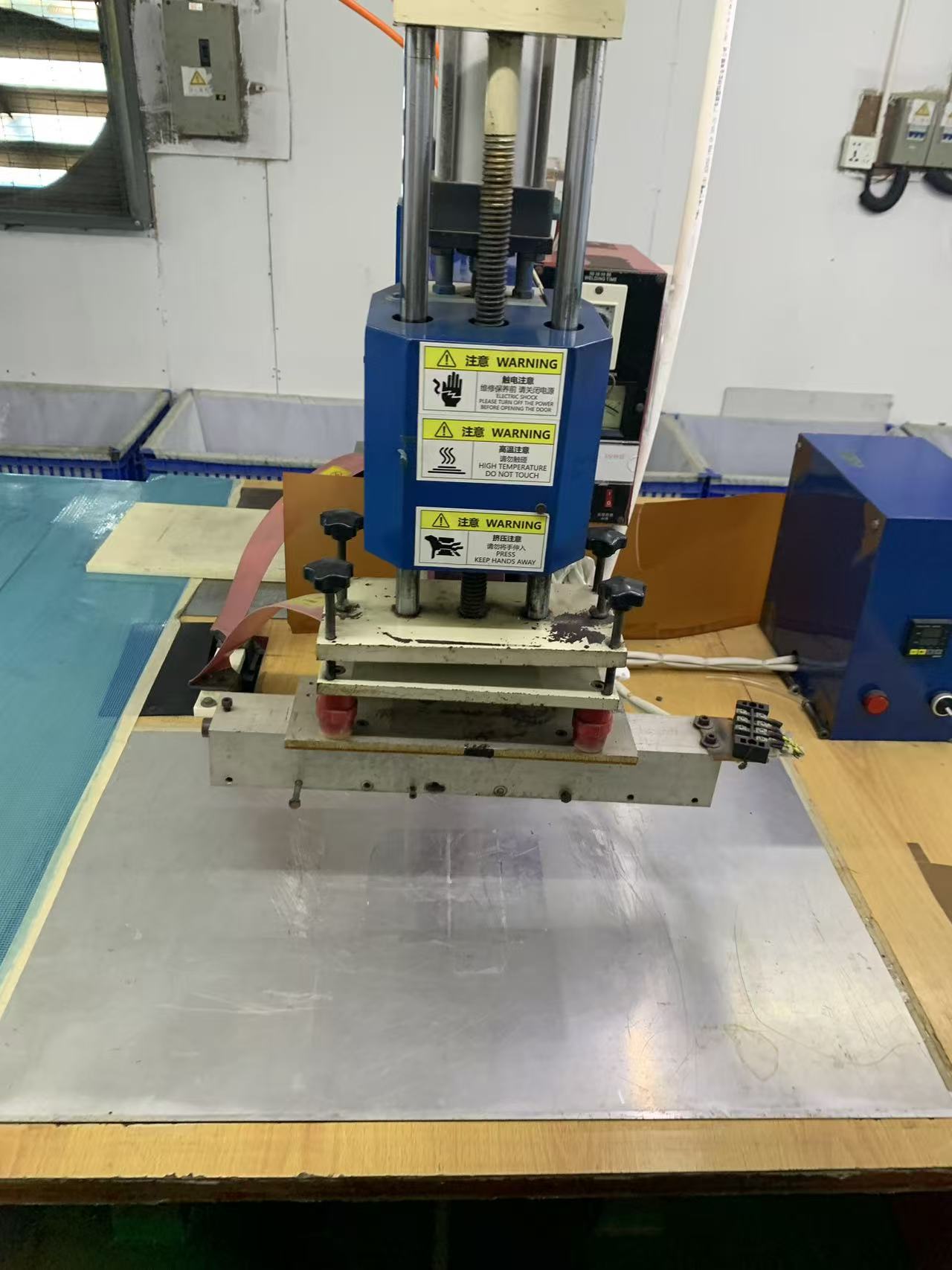

• Tehniline rike:RF-keevitamiseks on vaja ideaalselt tasandatud pneumaatilisi presse. Kui stantsi hoidev massiivne metallplaat on kasvõi millimeetri murdosa võrra joondatud, avaldab see õmblusele ebavõrdset survet. Odavatel masinatel puudub konstruktsiooni jäikus, et säilitada täiuslik joondus suuremahulise tootmise ajal.
• Auditi küsimus: Kas originaalseadmete tootja kasutab täiustatud hüdraulilisi või tugevalt stabiliseeritud pneumaatilisi presse? Kas nad kontrollivad iga päev plaadi loodimist?

Järeldus: partnerlus Zero-Defect OEM-iga

RF-keevitusdefektide tuvastamine on alles esimene samm; nende vältimine nõuabkoostöö eliittootmisettevõttega. Tõelised Tier-1 OEM-partnerid ei toetu vigade tuvastamiseks rea lõpukontrollidele. Nad kasutavad reaalajas parameetrite jälgimist, investeerides kohandatud CNC-ga töödeldud messingtööriistadesse ja jõustades rangeid ISO-sertifikaadiga kvaliteedikontrolli protokolle.

Kui teie kaubamärgi maine ja tulemus sõltuvad 100% veekindlast töökindlusest, ei saa te endale lubada tehase õppimiskõvera subsideerimist. Kontrollige rangelt, nõudke läbipaistvust ja tehke koostööd molekulaarsünteesitehnoloogia ekspertidega.

KKK: RF-keevituskvaliteedi auditeerimine

K: Kuidas ma saan tehasekülastuse ajal testida, kas RF-keevisõmblus on "külmõmblus"?
V:Kõige usaldusväärsem käsitsi test on destruktiivse koorimise test. Lõigake ühetolline riba üle õmbluse ja tõmmake kaks kihti lahti tangidega. Täiusliku raadiosagedusliku keevisõmbluse korral rebeneb aluskanga kate maha enne, kui keevisõmblus ise eraldub.

K: Miks tundub, et minu praeguse tarnija TPU materjal on õmbluste ümber põlenud?
V:Selle põhjuseks on tõenäoliselt termiline lagunemine või kaar. See juhtub siis, kui tehas kasutab määrdunud keevitusstantse, rakendab liiga palju RF-võimsust või ei suuda masina sagedust TPU materjali konkreetse paksuse jaoks õigesti häälestada.

K: Kas messingist stantsi kvaliteet mõjutab lõplikku raadiosageduslikku keevisõmblust?
V:Absoluutselt. Odavad, halvasti töödeldud stantsid jaotavad soojust ja rõhku ebaühtlaselt, põhjustades asümmeetrilisi keevisõmblusi ja nõrku kohti. Esmaklassilised OEM-tehased investeerivad kohandatud CNC-töödeldud messingist stantsidesse, mis on kohandatud teie toote konkreetsele geomeetriale, et tagada veatu servadevaheline sulandumine.
